RFID Bus Mod Lityum İyon Pillerin Kalitesini Garanti Altına Alır

Veri yolu modu, yüksek veri aktarım hızını okuma konumu başına düşük maliyetle birleştirir.

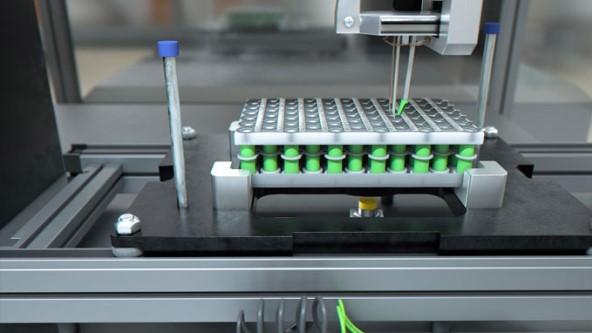

Pil modüllerini tek tek hücrelerden monte ederken, hücreler onları birbirine bağlayan bir alüminyum şeride kaynak yapılır. Kaynak noktalarının kalitesi bitmiş pilin kalitesini sağlamak için hayati önem taşır. Bu nedenle tüm modül kaynak sonrası test edilir ve testin sonucu doğrudan modülün ürün taşıyıcısının altında bulunan etikete yazılır.

Her kaynak noktasının kalitesi kontrol edilir

Üretim hattı toplamda yaklaşık 35 okuma/yazma pozisyonu içerir. Bu kadar çok okuma/yazma kafası ile standart RFID sistemlerini kullanmak pahalı hale gelebilir. IO-Link yoluyla RFID, alternatif olarak sıklıkla kullanılır, ancak düşük bant genişliği nedeniyle genellikle çok yavaştır.


Avantajlarınız

  • Lityum İyon Pillerin Kalitesini Sağlar
  • RFID HF bus modu sayesinde uygun maliyetli üretim
  • Farklı sistemlere kolay entegrasyon için multiprotokol işlevi
  • Yüksek üretkenlik için kısa okuma/yazma süreleri

  • In HF bus mode, 32 RFID devices can be connected in series to a single RFID

  • The read/write devices can read both EPROM and FRAM tags

  • Trigger sensors are connected directly in the field to the IP67 RFID interface

HF bus modu ile okuma/yazma başına düşük fiyat

Turck'un HF bus modunu kullanmanızı öneririz. Tek bir arabirim RFID bağlantı noktasına seri olarak 32 adede kadar okuma/yazma cihazı bağlanabilir, bu da okuma/yazma konumu başına fiyatı etkin bir şekilde azaltır. BUs operasyonları nispeten yüksek bir bant genişliği sunduğundan, üretim hattı orijinal hızını koruyabilir. Diğer bir avantajı ise her okuma/yazma kafasının bu üretim hatlarında kullanılan hem EPROM hem de FRAM etiketlerini okuyabilmesidir.

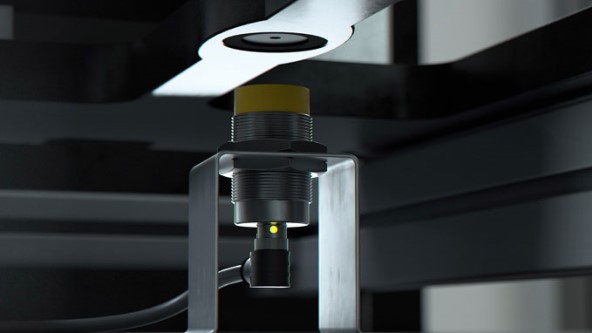

Endüktif sensör, okuma/yazma kafasını tetikler

Etiket okuma, endüktif bir sensör tarafından tetiklenir. Farklı okuma/yazma kafalarının hava arayüzünde aynı anda birden fazla etiket mevcutsa PLC, komutları birbiri ardına farklı okuma/yazma kafalarında yürütmek için bir arabellek oluşturur. Tetikleme sensörü ayrıca hataları algılamaya da yardımcı olur: okuma/yazma kafası, sensör tarafından tetiklendikten sonra bir etiketi okuyamazsa, bu, etiketin arızalı olduğunu gösterir.

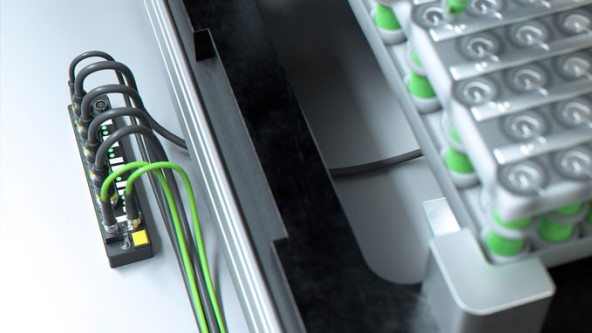

TBEN-S, tetikleyicileri ve okuma/yazma cihazlarını bağlar

RFID cihazları ve tetik sensörleri doğrudan TBEN-S2-2RFID-4DXP'ye bağlanır. IP67 arayüzü, PLC ile PROFINET üzerinden haberleşir. Multiprotokol özellikli bir cihaz olarak, herhangi bir kullanıcı müdahalesi gerektirmeden Ethernet/IP veya Modbus TCP ağlarında da sorunsuz bir şekilde kullanılabilir.
