Ürün TBEN-S2-2RFID-4DXP
Ethernet için Kompakt Çok Protokollü RFID Modülü
2 RFID kanalı (HF/UHF) ve 4 evrensel dijital kanal, PNP girişleri veya 0,5 A çıkışlar şeklinde yapılandırılabilir
Ident-No.: 6814029- PROFINET cihaz, EtherNet/IP cihaz veya Modbus TCP bağımlı birim
- PROFINET S2 sistem fazlalığı
- Entegre Ethernet anahtarı
- 10 Mb/sn/100 Mb/sn desteği
- Kuvvetlendirilmiş cam elyaf gövde
- Darbeye ve titreşime karşı test edilmiştir
- Tamamen yerleşik modül elektronikleri
- Koruma sınıfları IP65, IP67, IP69K
- ATEX bölge 2/22
- CCC-Ex
- Her kanal için okuma/yazma döngüsü başına 128 bayta kadar kullanıcı verisi ve her biri 16 kilobayt FIFO belleğe sahip olan parçaların kullanılması
- RFID işlevlerinin rahat kullanımı için veri arayüzü
- Kanal başına 32 HF'ye kadar okuma/yazma kafası ile sürekli HF veri yolu modu
- RFID için M12 bağlantılı 2-kanal
- 4 evrensel dijital kanal, PNP girişleri veya 0,5 A çıkışlar şeklinde yapılandırılabilir
- Programlanabilir ARGEE
Genel veriler
| EAN | 4047101310252 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Dijital I/O modülü (çevresel) |
| Gümrük tarife numarası | 85176200000 |
| Menşei ülke | DE |
| Ağırlık | 235 g |
Teknik Veriler
| Ağ protokolü | Modbus TCP, EtherNet/IP, PROFINET |
| Signal type | RFID, Dijital giriş, Dijital giriş/çıkış, Dijital çıkış |
| Bağlantı teknolojisi sinyali | M12 |
| Cihaz tipi | I/O modülleri, kompakt İstasyon, Saha Mantık Kontrolörü (ARGEE) |
| Transmission rate Ethernet | 10/100 Mb/sn |
| Connection technology Ethernet | 2 x M8, 4 pimli, D kodlu |
| Ortam sıcaklığı | -40…+70 °C |
| IP Derecesi | IP65/IP67/IP69K |
| Onaylar | ATEX Bölge 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 464 KB |
| English | 462 KB |
| French | 465 KB |
| Spanish | 464 KB |
| Czech | 465 KB |
| Dutch | 464 KB |
| Romanian | 464 KB |
| Russian | 338 KB |
| Polish | 464 KB |
| Chinese | 547 KB |
| Turkish | 464 KB |
Ürün Broşürü
Üretici Beyanı
Üretici beyanı
İşlev Modülü/Kitaplığı
| RFID işlev modülü, CODESYS V3 için evrensel veri arayüzü | 1145 KB |
| İşlev modülü: S7-1200, S7-1500 ile TIA V14, V15 için RFID evrensel veri arayüzü 128 B ve 2 KB | 6416 KB |
Aksesuar Listesi
Aygıt Yazılımı
Hızlı başlangıç kılavuzu
Kılavuz
| TBEN-S2-2RFID-4DXP kılavuzu | 11941 KB |
| Veri yolu modu açıklaması | 741 KB |
| HF veri yolu modu için hesaplama aleti | 100 KB |
Onaylar
Satış Belgesi
Tanıtım Yazılımı
Teknoloji Broşürü
Yapılandırma Dosyası
Yapılandırma Kılavuzu
Yapılandırma yazılımı
Bağlantı aksesuarları
|

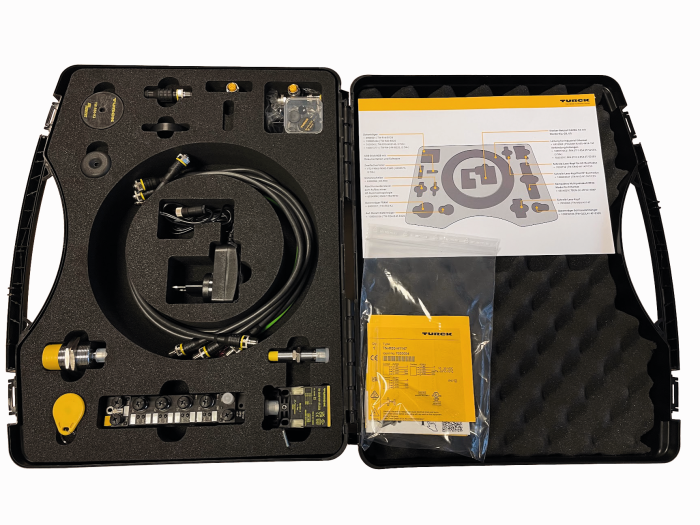

RFID-STARTERKIT | 100049865 |
Bağlantı aksesuarları — Güç kaynağı
|
PKG4M-2-PSG4M/TXL
Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625673 |
Bağlantı aksesuarları — I/O
|

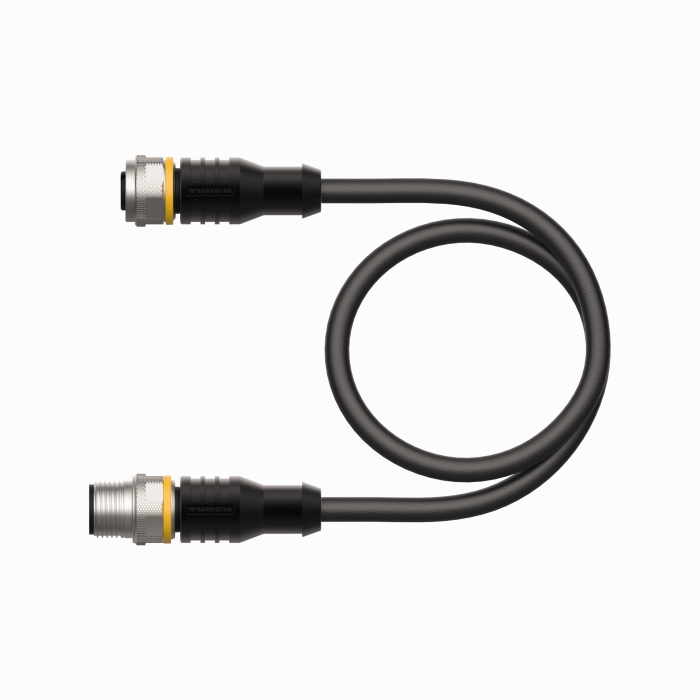

RKC4.4T-2-RSC4.4T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625608 |
|
VBRS4.4-2RKC4T-1/1/TXL
2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 1 m, kılıf malzemesi: PUR, siyah |
6628112 |
|
WKC4.4T-2-RSC4.4T/TXL
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 4 pimli, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625640 |
Bağlantı aksesuarları — Ağ
|
PSGS4M-RJ45S-4422-2M
Endüstriyel Ethernet kablosu, M8 erkek konektör, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635247 |
|
PSGS4M-PSGS4M-4422-2M
Endüstriyel Ethernet kablosu, uzatma kablosu, M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635237 |
Bağlantı aksesuarları — Teknoloji
|
RK4.5T-2-RS4.5T/S2500
BL ident kablo, M12 dişi konektör, düz-M12 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, sarı |
6699200 |
|
RK4.5T-2-RS4.5T/S2503
BL ident kablo, M12 dişi konektör, düz-M12 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah |
7030331 |
|
RSCV-RKCV5500-2M/S2500
Gıda sektöründeki RFID uygulamaları için kablo, M12 erkek konektör, düz-M12 dişi konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PPEDEM, beyaz, paslanmaz çelik kaplin somunu |
6633193 |
