AÇI SENSÖRÜ PLATFORM KALDIRMASINI ALGILAR

Turck'un açı sensörleri, Ruthmann'ın hava platformlarında çalışma kafesinin dönüş açısını ölçmek için kullanılır.

Ruthmann tarafından inşa edilen hava platformları, kalite ve yenilikçi teknolojiye dayalıdır. Maksimum 100 metre çalışma yüksekliğine sahip STEIGER® hava platformunun güvenliğini garanti etmek için sensörler, çalışma kafesinin dönüş açısı dahil olmak üzere her konum değişikliğini algılar.

Bu görev, kompakt tasarımı, algılama aralığı için basit öğretme işlevi ve ölçüm aralığı uç noktalarında akıllı yanıtı ile büyük bir etki yaratan Turck'un Ri360-QR14 endüktif açı sensörü tarafından yönetilmektedir.

Çalışma kafesinin altındaki açı sensörü, kafesin dönme açısını ölçer
Turck'un açı sensörü, kaçınılması mümkün olmayan bir konumlandırma elemanı ofsetini de tolere eder.
Kompakt Ri360-QR14, çelik kapak sayesinde mekanik hasarlara karşı güvenli bir şekilde korunur

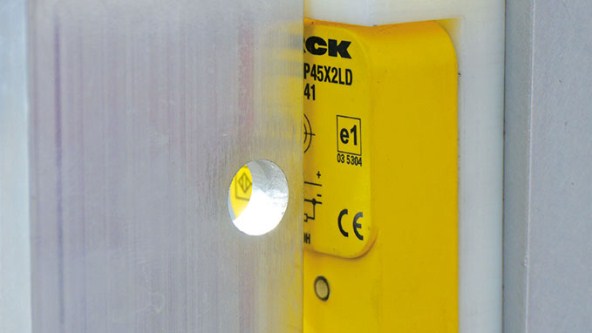

Bi20-Q20, çalışma kafesinin dış duvarındaki katlanmış merdiveni algılar

Hava platformları insanları taşıdıkları için özel güvenlik gereksinimlerini karşılamaları gerekir. Güvenlikle ilgili sensörler ve özellikle kontrolör yedekli bir tasarıma sahip olmalıdır. Tüm Ruthmann modellerinde durum böyledir. Çalışma kafesinin dönmesi ayrıca kafesin altındaki bir sensör tarafından izlenir. "Yalnızca kaldırma kolu doğru konumdaysa, çalışma kafesinin kendisi tamamen döndürülebilir. Çok dik olursa, kontrol konsollu kafes kaldırma koluna çarpabilir,” Dr.-Ing. Ruthmann'da elektrik kontrol teknolojisi başkanı Klemens Post, sensörün görevini açıklıyor. "Bunu önlemek için kontrolör, kaldırma kolunun dönüş açısını sürekli olarak izler ve yalnızca gerçek konumun izin verdiği kadar hareket etmesini sağlar."Kompakt SC10 Serisi güvenlik kontrolörü, küçük makinelerde iki veya daha fazla güvenlik rölesinin yerini alır.

Limit aralığındaki durum
Post, "Daha önce kullandığımız açı sensörüyle ilgili sorunlar vardı," diye açıklıyor. Sensör, 180 derecelik bir algılama aralığı ile öğretildi.” -90 derecede ölçüm aralığının başlangıç noktasında 0,5 voltluk, +90 derecede bitiş noktasında maksimum 4,5 voltluk bir sinyal çıkışı verir. 4,5 voltta durma biraz aşılırsa, sensör sinyali 0,5 volta sıçradı. Bu, denetleyicinin çalışma kafesinin hareketini 0,5 V sinyali yönünde hemen kilitlemesine neden oldu. Güvenli tarafa gitmemiz ve eski sensörü daha güvenli bir aralıkta, yani -85 ile +85 derece arasında öğretmemiz gerekiyordu." Post, daha önce kullanılan açı sensörüyle nasıl başa çıktıklarını açıklıyor.

Turck'un Ri360-QR14 endüktif açı sensörü buna daha iyi uyarlanmıştır. Öğretilen başlangıç veya bitiş noktasının dışında bir konuma ulaşılırsa, başlangıç noktasından önceki konumlarda 0,5 volt sinyali ve bitiş noktasından sonraki konumlarda 4,5 volt sinyali çıkışı verilir. Amaçlanan sınır noktası iki uç nokta arasında hareket edene kadar sinyal atlamaz. Bu nedenle - Ruthmann'da olduğu gibi - sensöre saat 9'daki başlangıç noktasından saat 3'teki bitiş noktasına kadar öğretilirse ve sensör saat 4'teyse, maksimum 4,5 voltluk sinyal vermeye devam eder. saat 6'da sınıra ulaşılana kadar. Ancak o zaman sinyal başlangıç değeri olan 0,5 volt'a atlar.

Kolay sensör Offseti
Turck sensörünün kullanılmasının tek nedeni bu davranış değildi. "Bizim için önemli bir avantaj, konumlandırma elemanı kaydırıldığında sağlanan toleranstır. Dikey ve yatay olarak, sensör üç milimetre kaydırılabilir. Bu çok faydalıdır, çünkü sensör takıldığında sıklıkla birkaç milimetre kayma meydana gelir. Öğretme işlevi de sensörün faydalarını açıklıyor. "İlk konuma geçiyoruz, öğretme adaptörü düğmesine iki saniye basıyoruz, son konuma geçiyoruz, bir kez daha iki saniye basıyoruz işlemlerin tamamı bu kadardır.
