Kaynak Somunu Algılama

Entegre sensörlü konum cıvatası, kaynak somunlarını ve manşonlarını güvenilir bir şekilde tespit eder ve sabitler.



Entegre sensörlü konum cıvatası, kaynak somunlarını ve manşonlarını güvenilir bir şekilde tespit eder ve sabitler.

  • The new welding nut sensors are primarily used in chassis construction in the automotive industry

  • The magnetic field sensor forms the heart

  • A sheathed stainless steel centering and bushing secures the 1

  • After the operator has placed a welding nut on the location bolt, the sensor sends a signal to the PLC

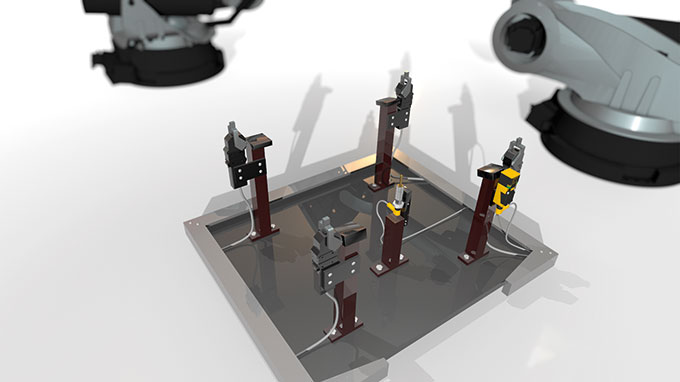

  • After release by the PLC, the welding robots score the nuts and bushings on the sheet metal

  • The new welding nut sensors are primarily used in chassis construction in the automotive industry

  • The magnetic field sensor forms the heart

  • A sheathed stainless steel centering & bushing secures the 1

  • After the operator has placed a welding nut on the location bolt, the sensor sends a signal to the PLC

  • After release by the PLC, the welding robots score the nuts and bushings on the sheet metal

Otomobil endüstrisi, sac endüstrisine katılmak için sık sık ara manşon kullanır. Düzgün ve sıfır hata üreten bir üretim prosesi oluşturmak ve bu parçaların varlığını sağlamak için sürekli izleme gereklidir. Yeni kaynak somunu sensörü ile Turck, hataya veya arızaya eğilimli daha önce kullanılmış ve pahalı optik algılama yöntemlerine, uygun fiyatlı ve güvenilir bir alternatif sunuyor.



Ara parça manşonları ve kaynak somunları, çerçeveler, U-kirişler, araba koltukları veya tanklar gibi araç bileşenlerinin tasarım gereksinimlerini karşılamak üzere bir araya getirildiğinden emin olmak için kullanılır. İstenen yerden tek bir somun veya burç eksikse bile üretim durma noktasına gelir ve tüm iş hurda yığınına gider. Bileşen inceleme problemini çözmede bir yaklaşım, cıvataları yanal olarak algılayabilen fiber optiklerin kullanılmasıdır. Ancak, kaynak sıçraması fiber optik fonksiyonlara zarar verebilir hatta devre dışı bırakabilir, bu işlem pahalıdır ve uygun değildir.



Güvenilir proses sensörleri



Tüm optik sistemler arızaya meyilli olduğundan, uygun maliyetli ve güvenilir bir sensör için müşteri talepleri gittikçe daha sık hale geldi. Bu, Turck'u kaynak somunlarını tespit etmek için sağlam bir sensör geliştirmesine yetecek kadar teşvik etti. Sadece metali değil, aynı zamanda yer cıvatasını da değiştiren dahice bir çözüm geliştirilmiştir. Sensör, kaynak somunlarından kaynaklanan sönümler için tasarlanmıştır ve burçlar, somunlar ve diskler gibi ferro manyetik bileşenleri tespit eder. Pirinç muhafazaya sahiptir ve IP67 koruma gereksinimlerini karşılar. LED'ler, hem hedefin varlığı hem de meydana gelen hatalar dahil olmak üzere mevcut anahtarlama durumunu güvenilir bir şekilde gösterir.



Kaynak somunu sorgusu zorlu bir ortamda gerçekleştiği için ve çalışanlar her zaman dikkatlice çalışmazlarsa, sensör mekanik olarak yeterince korunmalıdır. Koruma, sensöre yerleştirilen ve somunla sabitlenmiş paslanmaz çelik bir merkezleme burcu tarafından sağlanır. Sensör ile paslanmaz çelik burç birlikte konum cıvatasını oluşturur. Kaynak somunu sensörleri, ferro manyetik malzemeyi ferro manyetik olmayan paslanmaz çelik burçlardan algılayabilir, böylece sadece manyetik metal durumunda bir sinyal yayarlar. Kaynak somunları çelikten yapıldığından, sensörler için mükemmel bir hedef oluştururlar.



Yeni Turck sensörü, M12 x 1 geçmeli konnektörün 2 no.lu pini ve bir ek adaptör (VB2-SP1) üzerinden sadece metal somunu değil, sac metali algılayacak şekilde programlanabilir. Bir düğmeye basıldığında, sensör hem sac metalin durumunu, hem de sac ve kaynak somununun durumunu öğrenir ve böylelikle bunların durumunu güvenilir bir şekilde algılayabilir. Programlama öğrenildikten sonra, yeni bir öğretme süreci başlatılıncaya kadar bozulmadan kalır. Kaynaklama işleminin neden olduğu ana sıcaklık değişimleri, sıcaklık kompanizasyonu ile engellenir.
