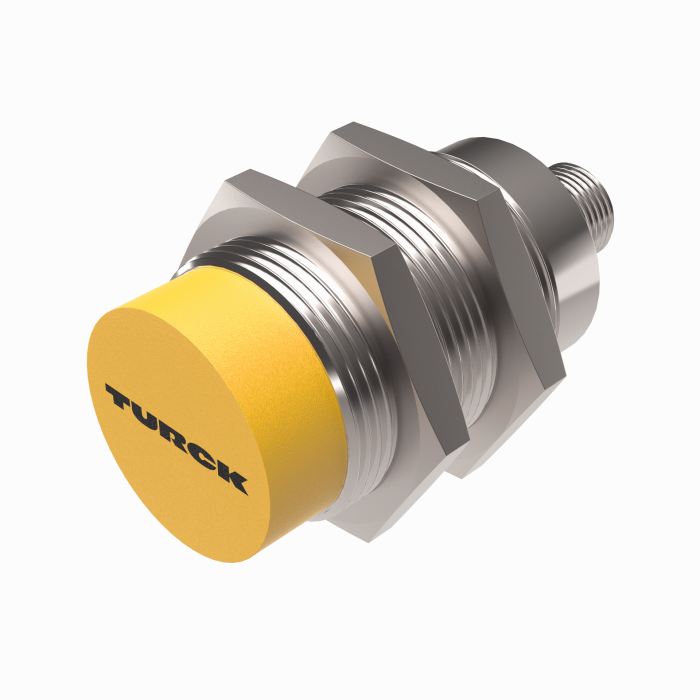

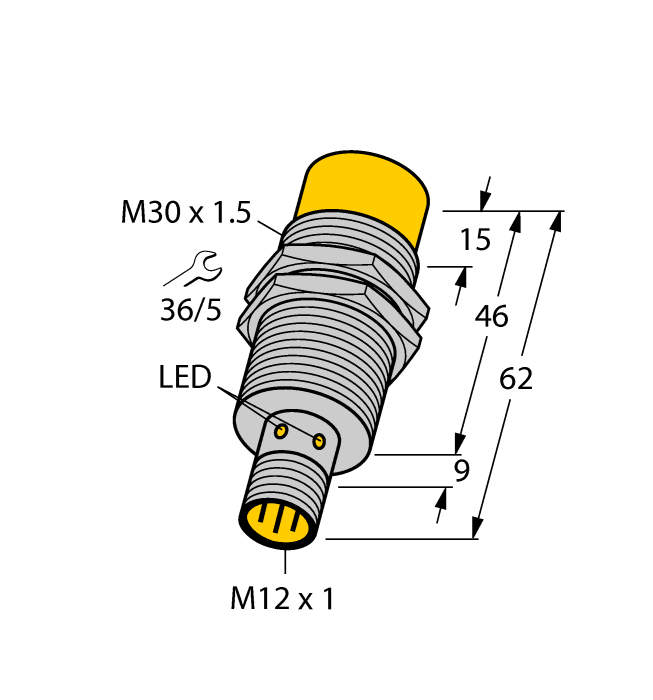

Ürün TN-M30-H1147/C53
HF okuma/yazma kafası
TBEN-* ile veri yolu hattı topolojisi için
Ident-No.: 7030730- Dişli silindirik, M30 x 1,5
- Krom kaplama pirinç
- Uç sonlandırmasız cihaz
- Cihaz yalnızca TBEN-S*-2RFID-* veya TBEN-L*-4RFID-* hat topolojisinde çalıştırılabilir
- Hat veya bağlantı başına maks. 32 noda izin verilmektedir
- İlgili bir sonlandırma direncini kullanın (bkz: aksesuarlar)
- Özellikle açık durumdayken güç kaynağının performansını ve kabloların maksimum akım taşıma kapasitesini gözleyin
- Hat üzerindeki gerilim düşüşünü gözleyin
- Destek hattının olası maksimum uzunluğu 2 m'dir
- Veri yolunun maksimum 50 m uzunluğunda olabilir
- Varsayılan olarak, bir komut yalnızca bir okuma/yazma kafası tarafından işlenebilir ve HF veriyolu modunu statik uygulamalar ve yavaş dinamik uygulamalar için uygun hale getirir
- Sürekli HF veri yolu modunda, bir veri yolu topolojisinde tüm okuma/yazma kafalarında aynı anda bir komut yürütülür. Kaydedilen veriler modülün ring arabelleğinde saklanır
- Okuma/yazma kafasına otomatik olarak bir adres atanır
- Farklı uygulama gereklilikleri için adres parametrelendirilebilir
- Yalnızca BL ident arayüz modülü aracılığıyla güç sağlanır ve çalıştırılır
- M12 × 1 konektör, yalnızca BL ident uzatma kablosuyla bağlantı
Genel veriler
| EAN | 4047101419399 |
| eCl@ss-Code (V5.1.4): | 27280401 -/- Tanıtım RFID |
| Gümrük tarife numarası | 84719000000 |
| Menşei ülke | DE |
| Ağırlık | 105 g |
Teknik Veriler
| Teknoloji | HF RFID |
| Radyo iletişimi ve protokol standartları | ISO 15693, NFC Typ 5 |
| Tasarım | Dişli silindirik |
| Yapı boyutu | M30 x 1.5 |
| Okuma/yazma mesafesi maks. | 77 mm |
| Montaj koşulları | Çıkık kafa |
| Ağ protokolü | RFID arayüzüne bağlantı |
| TBEN-* üzerinde veri yolu modu için uygundur | evet |
| Gövde malzemesi | Metal, CuZn, Krom kaplama |
| Ortam sıcaklığı | -25…+70 °C |
| IP Derecesi | IP67 |
Data Sheets
| German | 2094 KB |
| English | 2093 KB |
| French | 2094 KB |
| Spanish | 671 KB |
| Czech | 2094 KB |
| Dutch | 2093 KB |
| Romanian | 2094 KB |
| Russian | 2100 KB |
| Polish | 2095 KB |
| Chinese | 2192 KB |
| Turkish | 2095 KB |
Ürün Broşürü
Üretici Beyanı
Aygıt Yazılımı
CAD Dosyası
CAD IGS Dosyası
CAD STP Dosyası
Hızlı başlangıç kılavuzu
HF Veri Yolu Modu İçin Hesaplama Aracı
Yapılandırma Kılavuzu
Yapılandırma yazılımı
Montaj aksesuarları
|

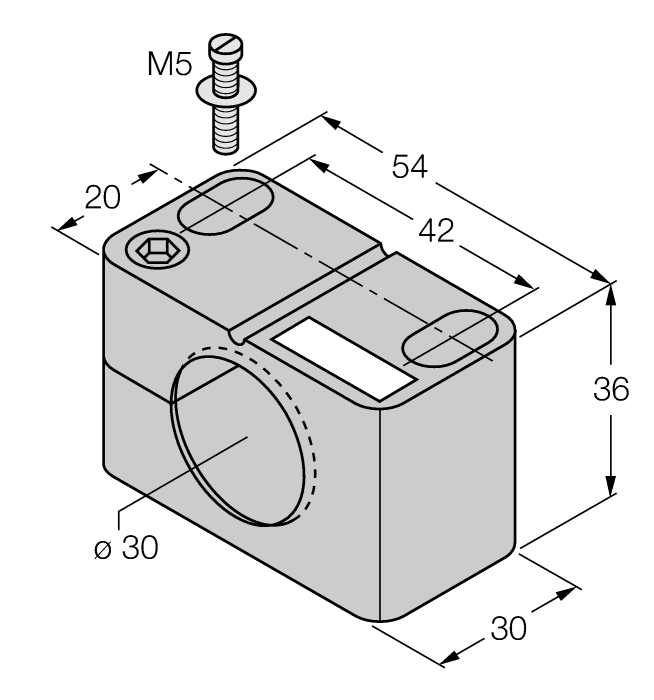

BST-30B
Dişli silindirik sensörler için montaj kelepçesi, dayamalı; malzeme: PA6 |
6947216 |
|
BST-30N
Dişli silindirik sensörler için montaj kelepçesi, dayamasız; malzeme: PA6 |
6947217 |
|
QM-30
Dayamalı hızlı montaj braketi; malzeme: Krom kaplama pirinç. Erkek diş M36 × 1,5. Not: Yakınlık anahtarlarının anahtarlama uzaklığı, hızlı montaj braketleri kullanılırken değişebilir. |
6945103 |
|
BSS-30
Dişsiz ve dişli silindirik sensörler için montaj braketi; malzeme: Polipropilen |
6901319 |
|

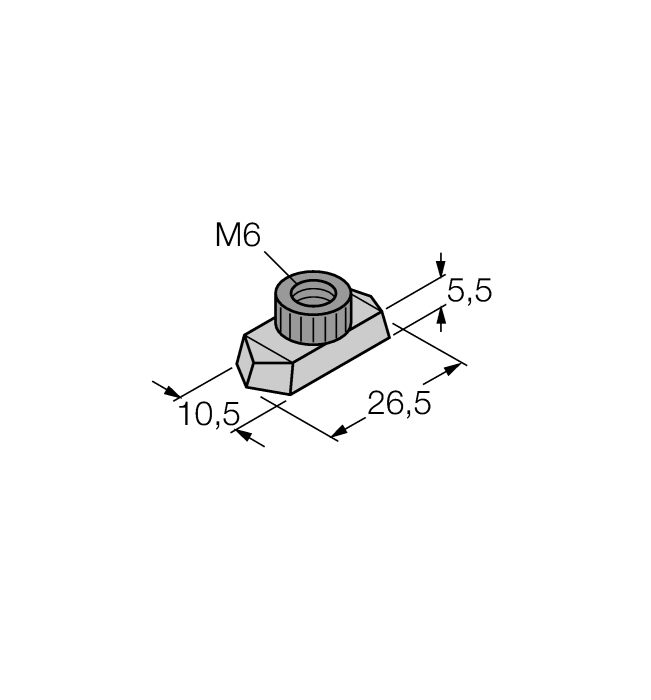

BSS-TSM 2 pcs
BSS ve BSM montaj klipleri için DIN ray somunu, DIN raylarına montaj için |
6901323 |
|
MW30
Dişli silindirik sensörler için montaj braketi; malzeme: Paslanmaz çelik A2 1.4301 (AISI 304) |
6945005 |
Bağlantı aksesuarları
|

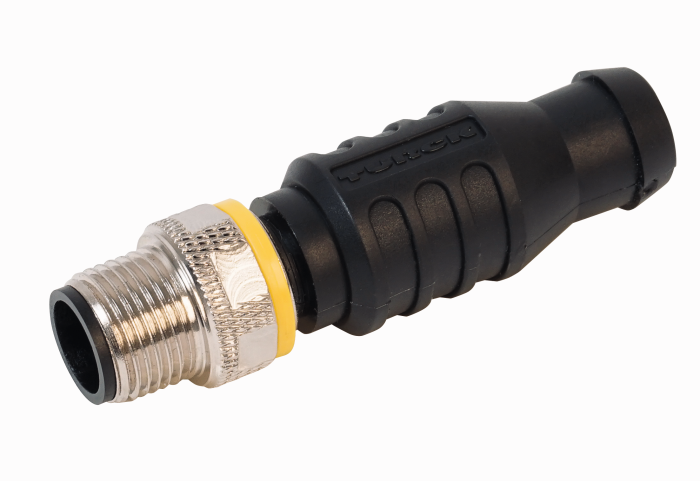

RSE57-TR2/RFID
RFID hattı topolojisi oluşturmak için sonlandırma direnci |
6934908 |
|

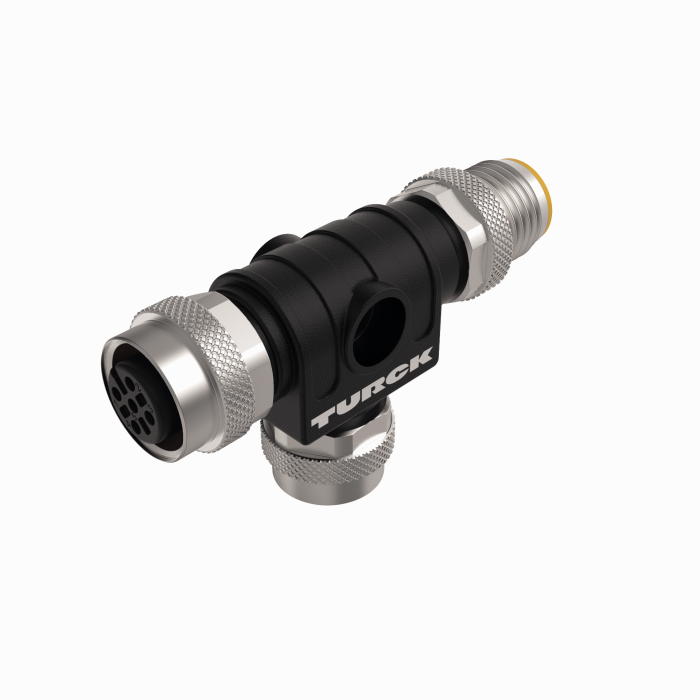

VT2-FKM5-FKM5-FSM5
RFID hattı topolojisi oluşturmak için T ayırıcı |
6930573 |
|

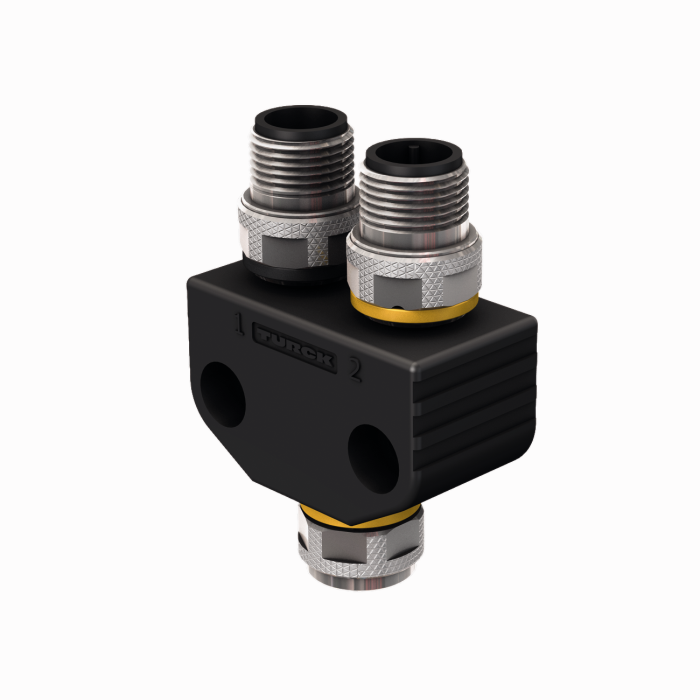

VB2-FKM5-FSM5.205-FSM5.305/S2550
RFID veri yolu topolojisine yönelik besleme gerilimine tekrar güç vermek için Y ayırıcı |
6936821 |
|

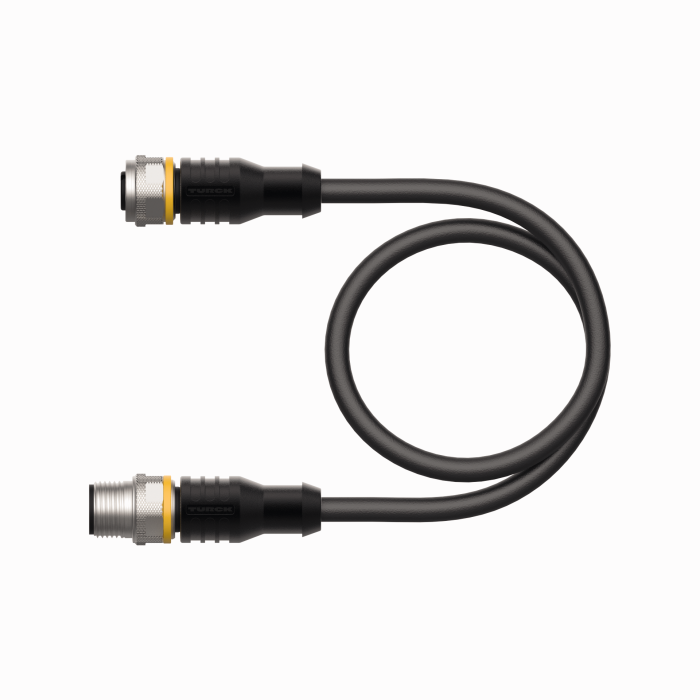

RK4.5T-2-RS4.5T/S2503
BL ident kablo, M12 dişi konektör, düz-M12 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah |
7030331 |
