MASADAKİ KARTLAR

Smart Elantas Beck, 19 inç arayüz kartlarını Turck'un kompakt uzaktan I/O sistemi excom ile modernleştiriyor

Elantas Beck, Hamburg'da sıvı emprenye reçineleri ve vernikler üretiyor ve bu pazarın önde gelen üreticilerinden biri. Son ürüne giden yolda reçineler, sıcaklıklar, basınçlar ve prosesle ilgili diğer parametreler için çok sayıda izleme istasyonuyla donatılmış bir reaktör hattından geçer. 19” arayüz teknolojisi 1990'lı yıllarda kuruldu ve bugün yalnızca birkaç yedek parça mevcut. Bu nedenle şirket, ilk reaktör hattını modern teknolojiyle, yani Turck'un excom uzak I/O sistemiyle yükseltti.

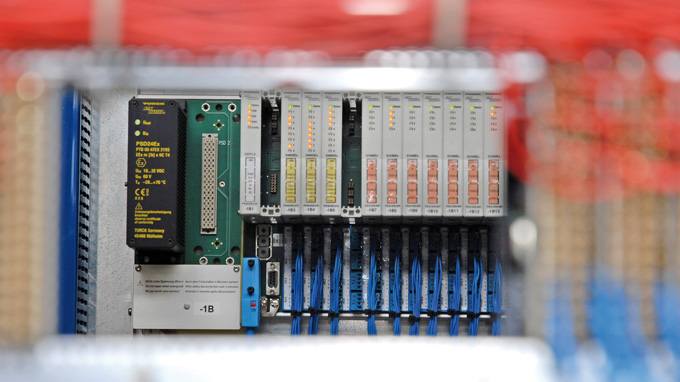

TURCK'un excom uzak I/O sistemi küçük bir alanda 128 ikili veya 64 analog kanal sağlar
19” raf (arkada), arayüz kartları yerine iki excom sistemini barındırıyor
Analog ve ikili sinyaller anahtarlama odasından arayüz kartlarına ve excom sistemine iletilir

Uzun yıllar kullanımdan sonra 19” arayüz kartları kusurlara açık hale geldi. Yeni kartların elde edilmesi giderek zorlaştığından, bir alternatif arandı. Öncelikle bir reaktör hattı için arayüz teknolojisinin modernize edilmesine ve halen sağlam olan kartların diğer reaktör hatları için yedek parça olarak kullanılmasına karar verildi.

19“ kartlar yerine Fieldbus

Bakım şefi Thomas Pölking farklı alternatifler arasından seçim yaptı ve sonunda bir fieldbus çözümüne karar verdi. Pölking, "Entegre Ex ayırma ve S7-PLC'mize kolay, doğrudan bağlantı ile kolay ve modern bir çözüm istedik" diye açıklıyor. "Değişiklikten önce bağlantı yalnızca dolaylı olarak çalışıyordu."

2008 yazında uzak I/O sistemi için temel kararın verilmesinin ardından nitelikli bir sağlayıcı arayışı başladı. Prosedür ve üretim otomasyon tesislerinin modernizasyonları, genişletmeleri ve yeni inşaatları konusunda uzmanlaşmış bir şirket olan EAB Automation, aramaya yardımcı olması için tutuldu.

19” rafta montaj

Uzak I/O sistemi sağlayıcısı arayışı kapsamında EAB, Turck'un excom uzak I/O sistemi lehine karar verilmeden önce farklı üreticilerin çözümlerini karşılaştırdı. "Turck'un excom sistemiyle, kullanımı gerçekten kolay ve o kadar kompakt bir uzak I/O çözümü bulduk ki, onu 150 I/O'nun tamamıyla birlikte zaten mevcut 19" raflara monte edebildik," Jochen Ahrend, EAB Otomasyon Müdürü şöyle diyor: Excom sistemleri Elantas'ın bir başka gereksinimini de karşılıyor çünkü reaktör hattı için ek PLC'ye artık gerek kalmıyor. "Artık sinyaller Turck'tan excom sistemine ve ardından doğrudan S7'ye gönderiliyor, bu yüzden biz Pölking, başka bir kontrolün dolambaçlı yoldan geçmesini önleyebilir” diyor.

Bu, EAB'nin excom'u uyguladığı ilk proje olmasına rağmen, plan da gerçekleştirilmesi kadar başarılıydı. 2008 sonbaharında çalışanlar yalnızca bir hafta sonu içinde sistemi kurup çalıştırabildiler, böylece tesis Pazartesi sabahı yeniden tam olarak faaliyete geçti. Ahrend şöyle açıklıyor: "O zamanlar ürünle ilgili hiçbir deneyimimiz yoktu, o kadar ki Turck'un desteği çok yardımcı oldu." "Açıklama bile özellikle iyiydi ve projemize başarılı bir şekilde devam edebilmemiz için tüm ek sorularımız Turck'taki uzmanlar tarafından hızlı bir şekilde yanıtlandı."

RFID Esnek sistem

Bu proje için uzak I/O sistemi tehlikeli bir alana kurulmamış olsa da, excom'u 1. ve 2. bölgelere kurmak mümkündür. Saha devreleri, 0. bölgeye kadar kullanım için onaylanmıştır. IP20 sınıfı I /O modülleri, 18,2 mm genişliğinde dört analog veya dört ila sekiz ikili giriş veya çıkış sunar. İki yedek güç kaynağı, iki yedek ağ geçidi ve 16'ya kadar E/A modülü, 43,2 cm x 20,6 cm x 11 cm'lik bir alana kurulabilir. Bu konfigürasyonda çok küçük bir alanda 128 adede kadar ikili veya 64 analog kanal mevcuttur.
