SÜPER YAT ÜZERİNDEKİ BLOK I/O MODÜLLERİ

Süper yat Limitless'te, Turck'un IP69K korumalı TBEN kompakt blok I/O modülleri, sensörler/aktüatörler ve PLC arasında güvenilir EtherNet/IP haberleşmesi sağlar

Hollandalı gemi ekipman tedarikçisi Akerboom Yacht Equipment, 20 yaşındaki süper yat Limitless'in tüm otomasyon kurulumunu en son teknoloji ile yeniledi. İki kontrolör ve bir EtherNet/IP ağı, daha önce kullanılan vinçler, iniş merdivenleri veya platformlar gibi ekipmanların noktadan noktaya kablolarının yerini alıyor. Akerboom, çok sayıda I/O sinyalini aktarmak için Turck'un sağlam TBEN-L ve S Ethernet blok I/O modüllerine güveniyor. Tamamen kapsüllenmiş plastik muhafazaları ve IP69K koruması ile I/O modülleri gemilerde kullanım için idealdir ve kontrol kabinlerine veya diğer koruyucu önlemlere olan ihtiyacı ortadan kaldırır.

  • Limitless'in kıç tarafı bir platform olarak açılıyor, arka biniş merdiveni dümdüz dışarı çıkıyor

  • Biniş merdiveni platformu açıldığında, eğim, gemiye göre ölçülmelidir.

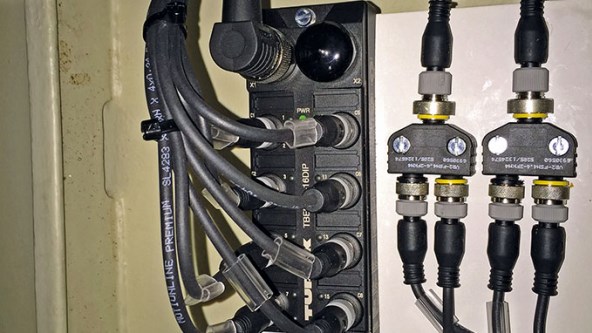

  • Her Turck TBEN-L-16DOP blok I/O, hidrolik valfleri bağlamak için 16 dijital çıkış sağlar

  • Turck'un IP69K korumalı sağlam blok I/O çözümleri, diğer tüm koruyucu cihazların yerini aldı

  • Ed Groen in `t Woud çok memnun: ''Turck'ün I/O blokları bizi çok fazla kablolama işinden kurtardı.''

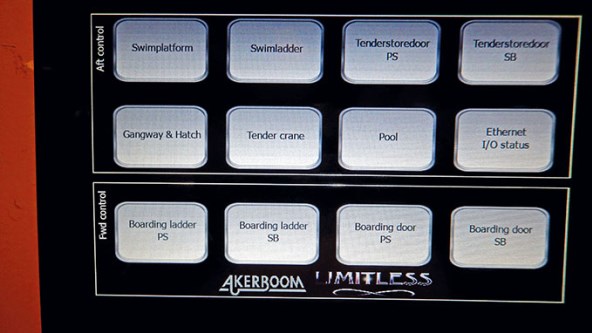

  • Tüm teknik sistemler artık bir dokunmatik ekran üzerinden çalıştırılabilir

Yıllardır devam eden teknik ekipman

Yatın tüm kurulumları hidrolik olarak çalıştırılır. Limitless üretildiğinde modern bir kontrol teknolojisi henüz kurulmamıştı. Ekipman, röle cihazları ve basit noktadan noktaya bağlantılarla kontrol edildi.

Son yıllarda yat ekipmanlarının hareketli kısımlarındaki arızalar artmıştır. Ayrıca, işleyen hareketli elemanlar artık son teknoloji ürünü değildi. Merkezi bir kontrol mümkün değildi. Her şeyin ekipmandaki butonla çalıştırılması gerekiyordu. Hollanda, Leiden'deki Akerboom Yacht Equipment, tüm geminin teknik onarımını tamamlamak için kaptan tarafından görevlendirildi. Şirket, elektrikli yat ekipmanları alanında itibar kazanmış ve De Vries tersanesini de içeren Feadship Group'un bir parçasıdır.

EtherNet/IP kontrolörleri, ada çözümlerinin yerini alıyor

Önceden, gemideki her vinç ve her otomatik platform, cihazların ve sürücülerin sinyallerinin doğrudan kablolandığı kendi kontrol kabinine sahipti. Akerboom, bu birkaç ada çözümünü EtherNet/IP haberleşmeli I/O modülleri ve iki modern kontrolör ile değiştirdi.

IP69K I/O blok modülleri, kablolamanın yanı sıra bize çok fazla alan kazandırdı. TBEN-L modülleri doğrudan hidrolik valflerin yanına monte edildiğinden, gemideki birçok kontrol kabini artık gereksiz hale gelmiştir.

Gemide çok sayıda dijital giriş sinyali kullanılmaktadır. Bunlar, kapılardaki kilitleme sürgülerinin konumunu algılayan son konum anahtarları ile sağlanır. Analog sinyaller, eğim sensörleri tarafından verilir. Turck'un B1N360 eğim ölçerleri, suya indirildiğinde platformların eğimini algılar. Eğimi mutlak bir değer olarak değil, gemiye göre ölçmek burada önemli bir gerekliliktir.

Eğim ölçerlerin analog sinyalleri, Turck'un ultra kompakt TBEN-S2-4AI I/O istasyonu aracılığıyla kontrolöre getirilir. Yalnızca 32 milimetre genişliğe sahip TBEN-S modülleri, TBEN-L'den bile daha kompakttır ve aynı zamanda IP69K gereksinimlerini karşılamaya devam eder. Yatın arka ve ön kısmına bir TBEN-S monte edilmiştir. Her ikisi de sinyalleri iki platformdan kontrolöre getirir.

Blok I/O'lar kablolamayı basitleştirir

Bu çözüm, TBEN-L1-16DOP dijital blok I/O modüllerinin kullanımıyla gerçekten etkili oldu. Bu, tüm çıkış sinyallerinin bir Ethernet hattı aracılığıyla kontrolörden dijital valflere getirilmesi sağlandı. Multi protokollü cihazlar olarak TBEN I/O modülleri, kontrolörlerde Profinet, EtherNet/IP ve Modbus TCP protokolleri ile kullanılabilir.
