BİOGAZ TESİSİNDE UZAK I/O

Purac Puregas firmasının Biogaz terfi tesisinde Turck’un I/O-sistemi excom direkt zone1 içerisinde bakım kolaylığı sağlıyor.

İsveçli Purac Puregas şirketi , fermente evsel çöplerden ve diğer organik atıklardan verimli bir şekilde metan ve CO2 elde edilen biogaz terfi tesislerinde uzman bir kuruluştur. Purac Puregas yakın zamanda tüm gereksinimlerini karşılayan yeni bir remote I/O sistemiyle gaz tesisindeki bakım işlerini iyileştirdi : Turck’un excom sistemini patlama riskli ve tehlikeli olmayan alanlarda kullanıyorlar.

Patlama riskli CApure odasında BL67, tüm sensörlere Profibus üzerinden bağlanıyor.

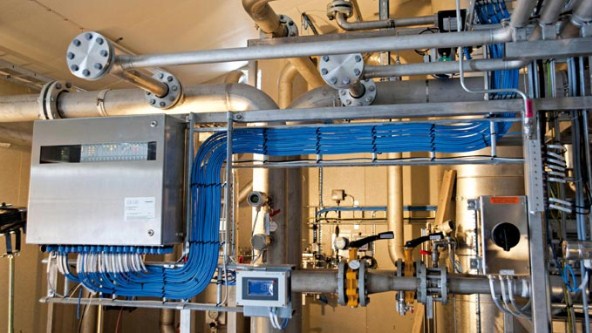

Kompresör odasında tüm durum LED’Leri excom metal kabinet üzerindeki pencereden görülebilmektedir.
Turck’un BL67 I/O sistemi, -40 °C sıcaklık aralığıyla İsveç kışına bile direnebiliyor.
Biyogaz tesisinin tamamnı üç modülden oluşuyor.

Doğal gaz şirketi Purac Puregas ile İsveçli Läckeby Su Grubu biyogaz terfi tesisleri sunmaktadır.
Purac Puregas gaz tesisleri bu ham biyogazı alır ve pratikte saf olan biyometana terfisini sağlar. Bu kimyasal soğurma prosesi CApure olarak adlandırılır, tesis, ham biyogazdan karbondioksit ve Hidrojen sülfürü (H2S) çıkarır. Bu biogaz tesisinin verimliliğini artırır ve ekodengesini iyileştirir. Sistem ham biyogaz içerisindeki metanın %99,9’unun ticari kullanım için terfi ettirilmesini sağlar. Yerel atık yönetim kurumları gibi büyük doğal atık üreticileri için biyogaz üretimi kullanışlı bir yenilenebilir enerji kaynağı olabilir.

Kompresör odası için Excom

Savsjo’da yerel bir enerji şirketinin gaz tesisi için Purac Puregas kendi biyogaz tesis skidlerinde daha iyi bir remote i/o çözümü arayışı içersindeydi. Her bir tesis modülünün kompresör odasında zone 1 içersinde patlama riskli alanlardan tüm sensör ve diğer sinyalleri toplayan bir remote I/O mevcuttur. Turck’dan önceki remote I/O direkt zone1 içersinde çalışamıyordu. Bakım için, müşteri her zaman tesisi durdurmak ve kompresör odasındaki gazı boşaltmak zorundaydı. Örneğin kablo kopması gibi küçük sorunlar için bir çok zaman, iş ve para gerektirmekteydi.

Elverişli Bakım

Turck remote I/O sistemi excom’u Purac Puregas fimasına tanıttı. Kullanılan sistemin aksine , excom direkt olarak zone1 içerisine monte edilebilmektedir. Ek olarak, excom durum LED’leri sahaya monte edilen paslanmaz çelik kutunun üzerindeki pencereden rahatlıkla görülebilmektedir. Yerel atık şirketinin elektrikçileri artık olası problemleri kolayca tanımlayabiliyorlar. Eğer gerekirse, müşteri Purac Puregas’ı arayarak durum LED’leriyle veya gösterilen hata teşhis mesajllarıyla ilgili uzaktan destek alabilir.

Purac Puregas’ın Kıdemli elektrik mühendisi Anders Rosengren’e göre , bu sistem değişikliğinin başlıca nedeni excom sisteminin bakım kolaylığıdır : Excom için ana nedenlerimiz uzaktan görülebilir LED’ler ve hot swap çalışmasıydı. Bunun yanı sıra excom estetik olarak da karşılaştırıldı. Herşeyi paslanmaz çelik yapmayı denedik. Paslanmaz çelik gövdeli zone1 panosu excom’a bir eldiven gibi uyuyor.

İsveç kışına direnebilen BL67

Proje boyunca Purac Puregas gaz tesisini geliştirmek için Turck ürün portföyünden başkaca çözümler de buldu. Tesisin açık alanlardaki kısmında, CO2 soğurma kulesinde bir fieldbus sistemi PLC’deki Profibus üzerinden bir çok valf indikatörüne bağlanmak zorunda idi. Turck’un modüler fieldbus I/O sistemi BL67, -40 °C’ye kadar ulaşan sıcaklık aralığıyla açık alanda hatta İsveç kışında bile kullanıma uygundur. Profibus , PLC’ye excom ile aynı node üzerinden bağlandı. Turck segment bağlaştırıcısı SC12 ürünü, intrinsically safe Profibus ( Profibus IS ) sağlamaktadır. BL67’nin direkt olarak outdoor montajı ile Purac Puregas ön ısıtmalı kontrol panosu ve bunun kullandığı enerjiden tasarruf sağladı.

Diğer bir BL67 istasyonu CApure odası olarak adlandırılan alanda değişik sensörler ve indikatörlerden gelen dijital ve analog sinyaller için kullanıldı. BL67 modüler mimarisi ile puanları toplayabildi: Eğer tesis genişler ve sensörler veya aktüatörler eklenmesi gerekirse, sistem kolaylıkla genişleyebilir. Diğer bir nokta M12-konnektörlü hazır kablolarla çevresel bağlantının kolaylaştırılmasıdır. Kablo tutucusu veya vidalı terminallere kablolama yapılmamakta, zamandan tasasrruf edilerek, bağlantı emniyeti sağlanmaktadır. Herhangi bir sensör, saniyeler içerisinde bir yenisiyle değiştirilebilmektedir.
