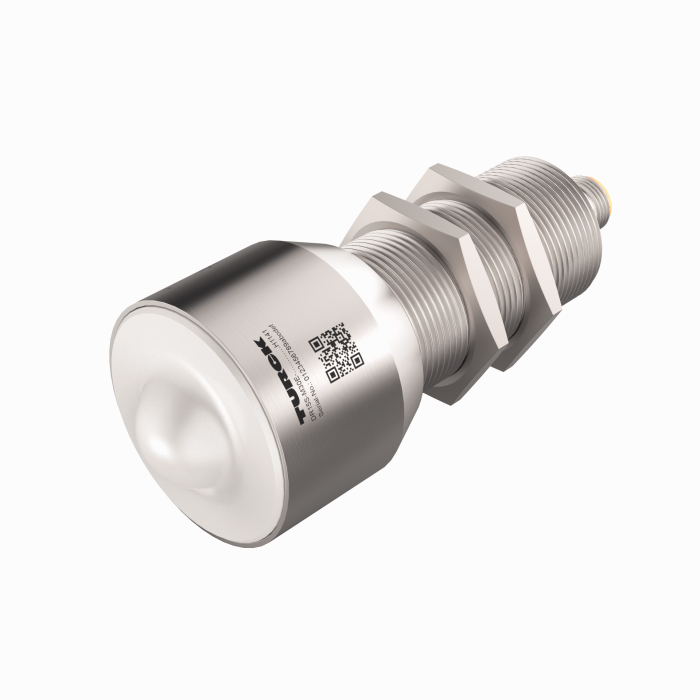

Ürün DR15S-M30E-IOL8X2-H1141
Radar
Mesafe/nesne algılama
Ident-No.: 100030148- Kör nokta: 35 cm
- Menzil: 15 m
- Çözünürlük: 1 mm
- Radar huzmesinin konik açısı: Standart ±7,5°
- ETSI 305550-2 uyarınca onaylanmıştır
- FCC/CFR 47 Bölüm 15 uyarınca onaylanmıştır.
- M12 × 1 erkek konektör, 4 pimli
- Çalışma gerilimi 18…33 VDC
- Çalışma gerilimi 10…33 VDC (SIO modunda)
- PNP/NPN arasında anahtarlanabilir kontak çıkışı
- 4…20 mA/0…10 V arasında anahtarlanabilir analog çıkış
- Otomatik akım/gerilim algılama
- IO-Link
- M30 silindirik tasarım, paslanmaz çelik
Genel veriler
| EAN | 4047101557312 |
| eCl@ss-Code (V5.1.4): | 27200505 -/- Radar seviye ölçümü |
| Gümrük tarife numarası | 85261000900 |
| Menşei ülke | DE |
| Ağırlık | 343 g |

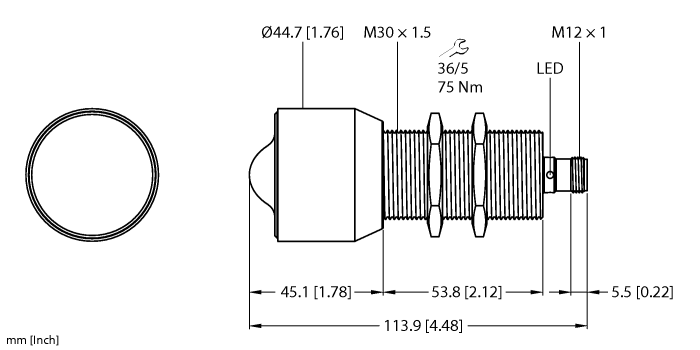

Teknik Veriler
| İşlev | Radar tarayıcı |
| Tasarım | Dişli silindirik |
| Yapı boyutu | M30 x 1.5 |
| Mesafe | 350…15000 mm |
| Frekans aralığı | 122 - 123 GHz |
| Huzme açısı | 15° |
| Çalışma gerilimi | 18…33 VDC |
| Anahtar elemanı işlevi | NK/NA programlanabilir |
| Çıkış işlevi | PNP/NPN analog çıkış |
| Gerilim çıkışı | 0…10 V |
| Akım çıkışı | 4…20 mA |
| İletişim protokolü | IO-Link |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Paslanmaz çelik, 1.4401 (AISI 316) PTFE |
| Ortam sıcaklığı | -25…+65 °C |
| IP Derecesi | IP67/IP69K |
Data Sheets
| German | 1347 KB |
| English | 1346 KB |
| French | 1347 KB |
| Spanish | 1327 KB |
| Czech | 1348 KB |
| Dutch | 1346 KB |
| Romanian | 1347 KB |
| Russian | 1244 KB |
| Polish | 1348 KB |
| Chinese | 1438 KB |
| Turkish | 1347 KB |
Ürün Broşürü
Hızlı başlangıç kılavuzu
Kılavuz
Onay/Beyan
| UL onayı | 157 KB |
| AB uygunluk beyanı | 118 KB |
| ABD için telsiz onayı | 351 KB |
| Kore için telsiz onayı | 286 KB |
Yapılandırma Dosyası
Yapılandırma yazılımı
Yazılım
Montaj aksesuarları
|

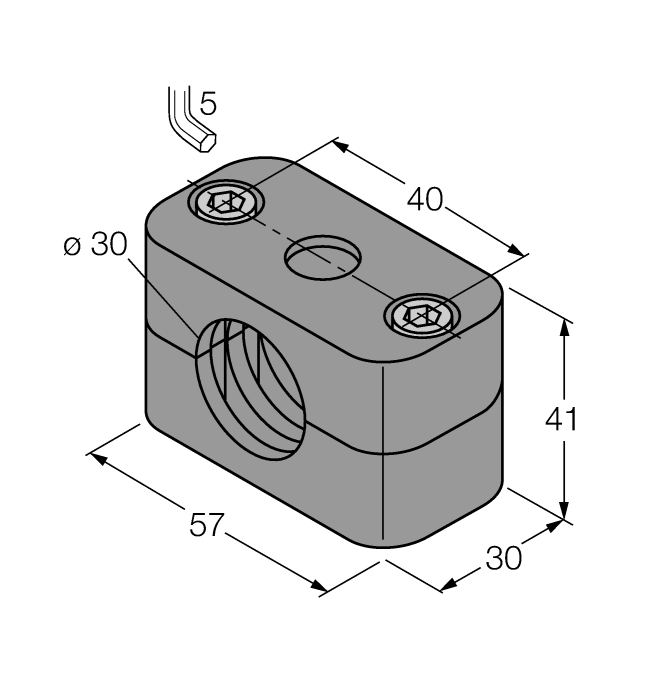

BSS-30
Dişsiz ve dişli silindirik sensörler için montaj braketi; malzeme: Polipropilen |
6901319 |
|
MW30
Dişli silindirik sensörler için montaj braketi; malzeme: Paslanmaz çelik A2 1.4301 (AISI 304) |
6945005 |
İşlev aksesuarları
|

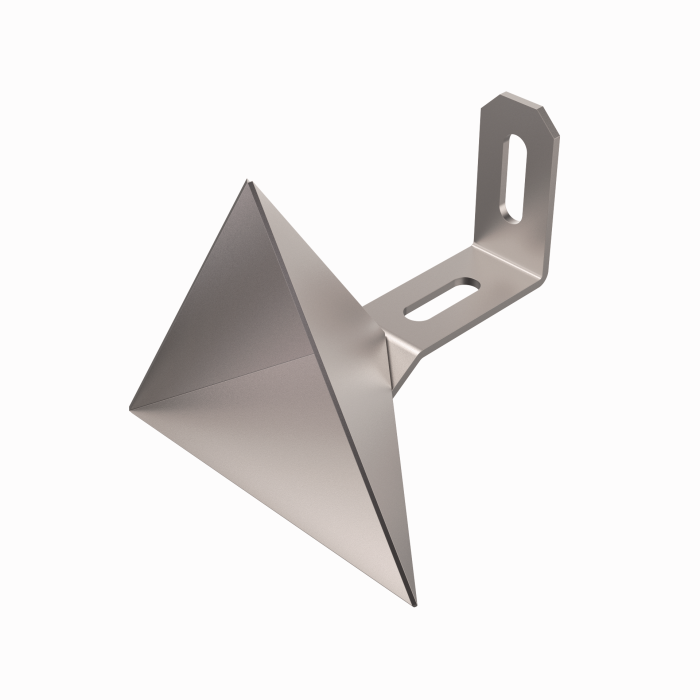

RR-6
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 60 mm, RadarCrossSection: 10 m² (otomobil ile karşılaştırılabilir), 6,5 m'ye kadar güvenilir nesne algılama |
100047726 |
|

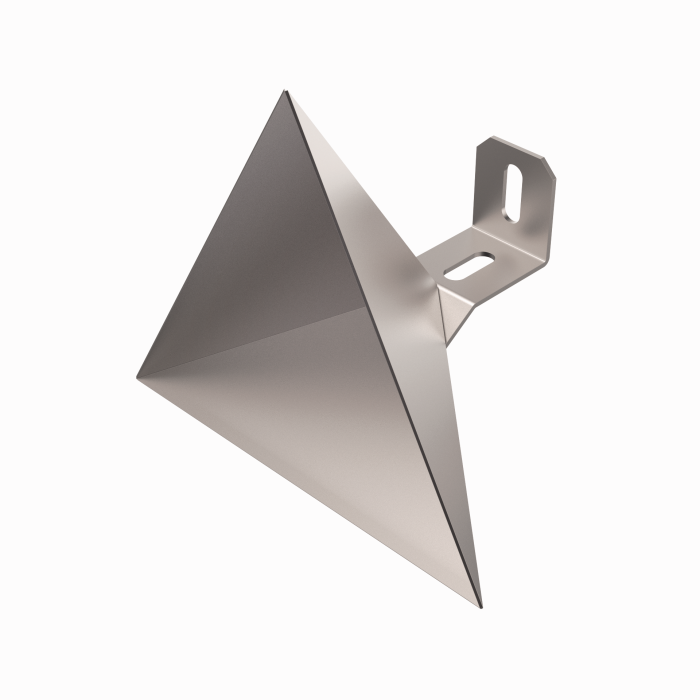

RR-12
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 120 mm, RadarCrossSection: 250 m² (HGV ile karşılaştırılabilir), 15 m'ye kadar güvenilir nesne algılama |
100047727 |
|

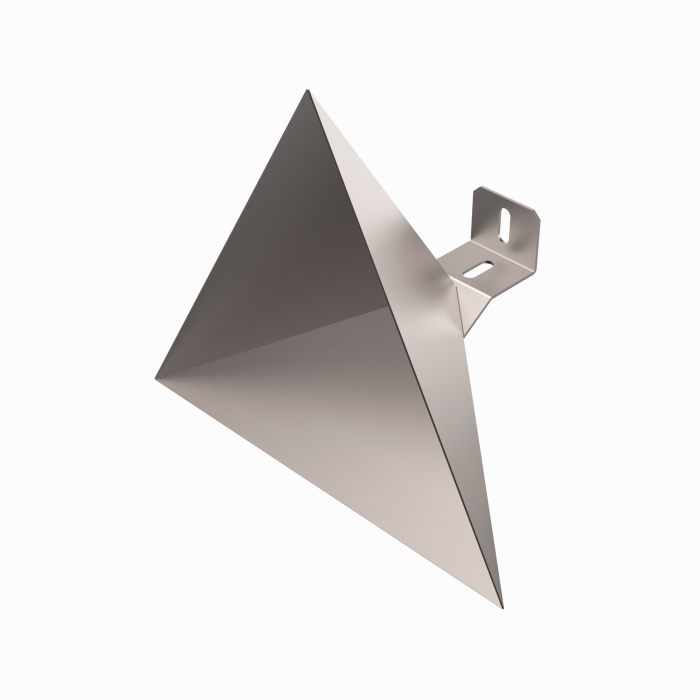

RR-20
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 200 mm, RadarCrossSection: 1115 m² (gemi ile karşılaştırılabilir), 25 m'ye kadar güvenilir nesne algılama |
100047728 |
|
TBEN-S2-4IOL
Kompakt çok protokollü I/O modülü, 4 IO-Link Master 1.1 Sınıf A, 4 evrensel PNP dijital kanal 0,5 A |
6814024 |
