Ürün TBEN-S2-4IOL

Zoom
Zoom

Ethernet için Kompakt Çok Protokollü I/O Modülü

4 IO-Link Master Kanalı

4 Evrensel Dijital PNP Kanal, 0,5 A, Kanal Tanılama

Ident-No.: 6814024

PROFINET cihaz, EtherNet/IP cihaz, Modbus TCP sunucusu, CC-Link IE alanı temel
Entegre Ethernet anahtarı
10 Mb/sn/100 Mb/sn desteği
2 × M8, 4 pimli, Ethernet fieldbus bağlantısı
PROFINET S2 sistem fazlalığı

Kuvvetlendirilmiş cam elyaf gövde
Darbeye ve titreşime karşı test edilmiştir
Tamamen yerleşik modül elektronikleri
Koruma sınıfları IP65, IP67, IP69K

Güç kaynağı için 4 pimli M8 erkek konektör
Galvanik olarak izole edilmiş gerilim grupları

ATEX bölge 2/22
CCC-Ex

5 pimli IO-Link Master için M12 portlar
IO-Link Protokolü 1.1

Programlanabilir ARGEE

Hide All Open All

Specifications
Download
Aksesuarlar
CAD

Genel veriler

EAN	4047101309256
eCl@ss-Code (V5.1.4):	27250302 -/- Dijital I/O modülü (çevresel)
Gümrük tarife numarası	85176200000
Menşei ülke	DE
Ağırlık	213 g

Teknik Veriler

Ağ protokolü	Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Alanı Temel
Signal type	IO-Link, Dijital çıkış, Dijital giriş/çıkış, Dijital giriş
Bağlantı teknolojisi sinyali	M12
Cihaz tipi	I/O modülleri, kompakt İstasyon, Saha Mantık Kontrolörü (ARGEE)
Fieldbus iletim hızı	10/100 Mbps
Fieldbus bağlantı teknolojisi	2 × M8, 4 pimli
Ortam sıcaklığı	-40…+70 °C
IP Derecesi	IP65/IP67/IP69K
Onaylar	ATEX Bölge 2/22, cULus, IECEx, CCC

Data Sheets

German	463 KB
English	460 KB
French	462 KB
Spanish	451 KB
Czech	463 KB
Dutch	461 KB
Romanian	462 KB
Russian	329 KB
Polish	464 KB
Chinese	553 KB
Turkish	464 KB

Ürün Broşürü

Ethernet için çok protokollü G/Ç sistemleri	445 KB
IO-Link master'a sahip çok protokollü G/Ç modülleri	795 KB

Ürüne Genel Bakış

TBEN-S ürün serisi	786 KB

Üretici Beyanı

AB ve Birleşik Krallık uygunluk beyanı	242 KB

Üretici beyanı

ATEX'e göre AB ve Birleşik Krallık uygunluk beyanı	120 KB

Aksesuar Listesi

TBEN-S aksesuarlar listesi	4718 KB

CAD Dosyası

3D-1 (STP)	451 KB

Genel Katalog

Fabrika otomasyonu ürünler	43634 KB

Hızlı başlangıç kılavuzu

Ex bölge 2 ve 22'de kullanıma ilişkin bilgiler	421 KB

Kılavuz

IO-Link Cihazlarını Devreye Alma	11322 KB

Kullanım Talimatları

TBEN-S2-4IOL — Kullanım talimatları	9755 KB

Onaylar

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	819 KB

Teknoloji Broşürü

FLC - Saha Mantık Kontrolörü (ARGEE programlanabilir)	1825 KB

Yapılandırma Dosyası

EDS dosyaları ve Katalog dosyaları	6877 KB
GSDML dosyaları	927 KB
CC-Link CSPP dosyaları	172 KB

Yapılandırma yazılımı

Turck Automation Suite TAS

Yazılım

IO-Link AOI'lar	2564 KB

Montaj aksesuarları

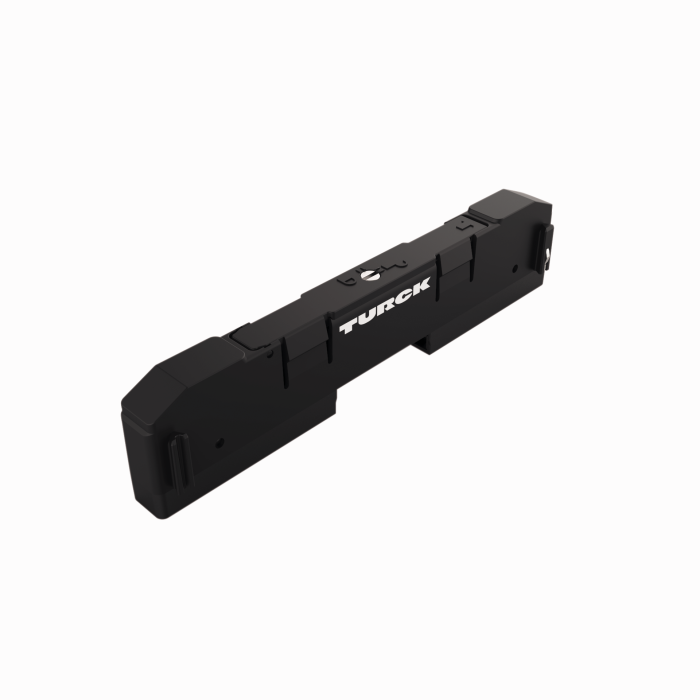

	TBNN-S0-DRS-01 TBEN-S Modül Gruplarının DIN Rayı Üzerine Montajı İçin Adaptör	6814040

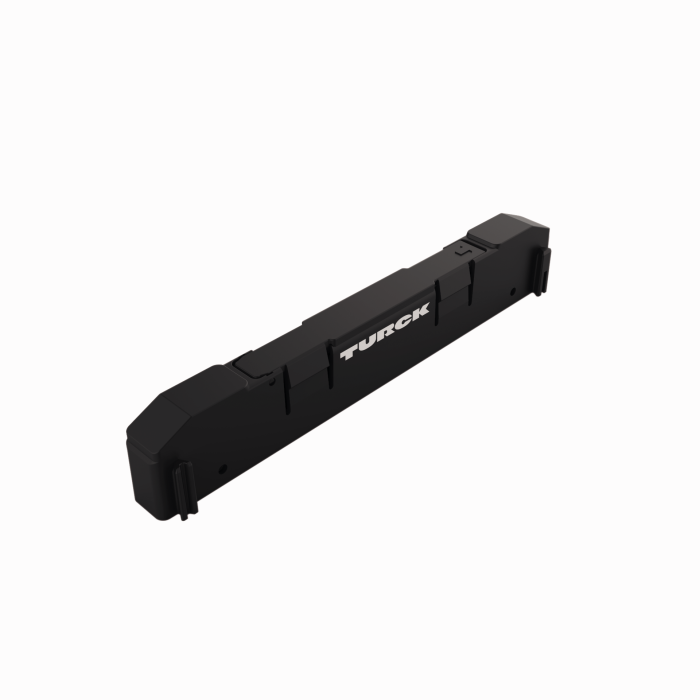

	TBNN-S0-STD-01 TBEN-S Modül Gruplarının Montaj Plakası Üzerine Montajı İçin Adaptör	6814043
	TB-SG-S ATEX Bölge 2/22'de kullanım amacıyla TBEN-S bloğu G/Ç modülleri için koruyucu gövde	100014866

Bağlantı aksesuarları — Güç kaynağı

	PKG4M-2-PSG4M/TXL Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625673
	PKG4M-2/TXL Bağlantı kablosu, M8 dişi konektör, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625553
	PKW4M-2/TXL Bağlantı kablosu, M8 dişi konektör, açılı, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625559

Bağlantı aksesuarları — I/O

	RKC4T-2-RSC4T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625604
	WKC4T-2-RSC4T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625636
	VBRS4.4-2RKC4T-1/1/TXL 2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 1 m, kılıf malzemesi: PUR, siyah	6628112
	WKC4.5T-2-RSC4.5T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625644
	RKC4.5T-2-RSC4.5T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625612
	WKC4.4T-2-RSC4.4T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 4 pimli, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625640
	RKC4.4T-2-RSC4.4T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625608
	RK 4.4T-2-RS 4.4T Aktüatör ve sensör kablo seti, uzatma kablosu, M12 dişi konektör, düz, 4 pimli, M12 erkek konektör, düz, 4 pimli, IP68, IP69K, kablo uzunluğu: 2 m, PVC kablo kılıfı, gri; başka uzunluk ve kalitede kablolar mevcuttur, bkz. www.turck.com	U2445
	RK 4.5T-2-RS 4.5T Aktüatör ve sensör kablo seti, uzatma kablosu, M12 dişi konektör, düz, 5 pimli, M12 erkek konektör, düz, 5 pimli, IP68, IP69K, kablo uzunluğu: 2 m, PVC kablo kılıfı, gri; başka uzunluk ve kalitede kablolar mevcuttur, bkz. www.turck.com	U2187-1

Bağlantı aksesuarları — Ağ

	PSGS4M-PSGS4M-4422-2M Endüstriyel Ethernet kablosu, uzatma kablosu, M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil	6635237
	PSGS4M-RJ45S-4422-2M Endüstriyel Ethernet kablosu, M8 erkek konektör, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil	6635247
	RSSD-PSGS4M-4422-2M Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M8 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil	6635160
	PSG4M-0.2-PSG4M/TXN Endüstriyel Ethernet kablosu, TBEN-S modüllerini bağlamak için köprü olarak kullanılır; M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 0,2 m, kılıf malzemesi: PUR, yeşil	6630376
