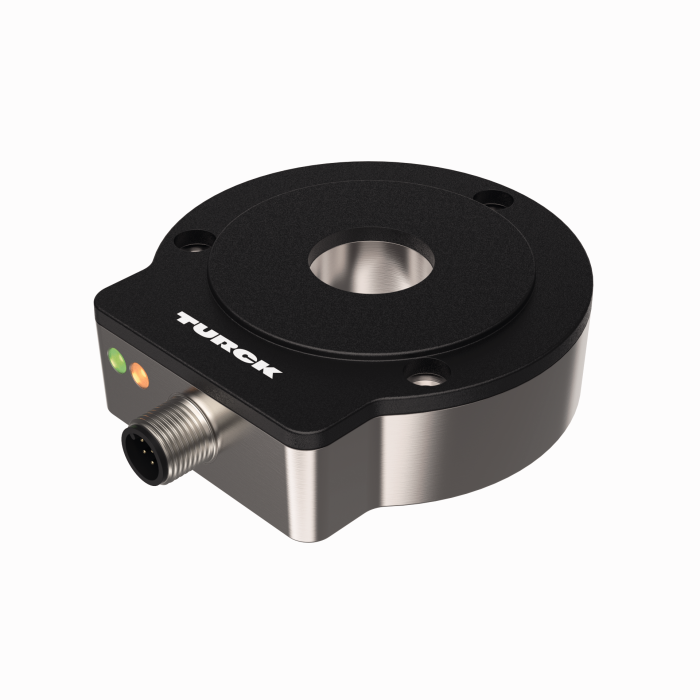

Ürün RI360P0-EQR24M0-INCRX2-H1181
Paslanmaz Çelik Gövdeli Temassız Enkoder
Kademeli: 1 … 5000 ppr
Premium Ürün Grubu
Ident-No.: 1590912- Kompakt, dayanıklı gövde
- Aktif yüzey, plastik PA12-GF30
- Gövde, paslanmaz çelik V4A (1.4404)
- LED'le görüntülenen durum
- Elektromanyetik enterferansa bağışıklık
- 1024 darbe/dev (varsayılan)
- 360, 512, 1000, 1024, 2048, 2500, 3600, 4096, Easy-Teach vasıtasıyla parametre
- PACTware
- Easy-Teach vasıtasıyla z-izleme takımının konumu
- Ayrılma işlevi, Easy-Teach darbesine göre artımlı olarak mutlak açısal konum çıkışı
- 15…30 VDC
- Erkek, M12 x 1; 8 pinli
- İt-çek A, B, Z, A (ters), B (ters)
Genel veriler
| EAN | 4047101313932 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- Enkoder, artımlı |
| Gümrük tarife numarası | 90318080000 |
| Menşei ülke | DE |
| Ağırlık | 379 g |
Teknik Veriler
| Enkoder hattı | Premium-Line |
| Teknoloji | Contactless |
| Çıkış tipi | Artan |
| Şaft tipi | Oyuklu şaft |
| Şaft çapı D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

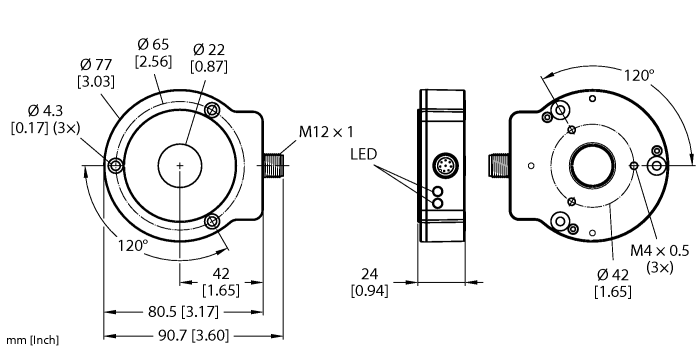

| Yapı boyutu | 81 x 78 x 24 mm |
| Flanş tipi | Montaj elemansız flanş |
| Çözünürlük, artımlı | 1024 ppr |
| Çalışma gerilimi | 10…30 VDC |
| Çıkış işlevi | İt Çek/HTL |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Paslanmaz çelik/Plastik, 1.4404 (AISI 316L)/PA12-GF30 |
| Ortam sıcaklığı | -25…+85 °C |
| IP Derecesi | IP68/IP69K |
Montaj aksesuarları
|

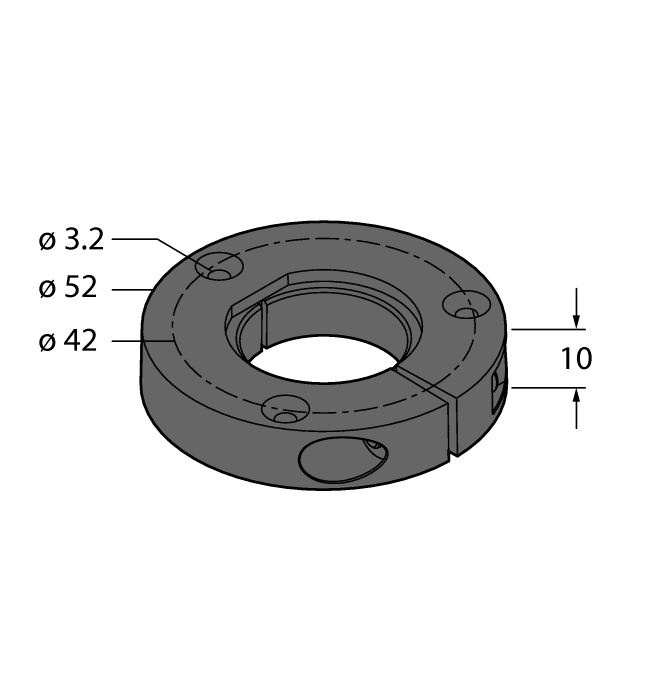

PE1-EQR24
Adaptör kılıfsız paslanmaz çelik sıkıştırma parçalı konumlandırma elemanı |
1590966 |
|
M5-QR24
RI-EQR24 enkoderler için plastik koruma halkası |
1590965 |
|
RA1-EQR24
Ø 20 mm şaftlar için paslanmaz çelik adaptör manşonu |
1593019 |
|

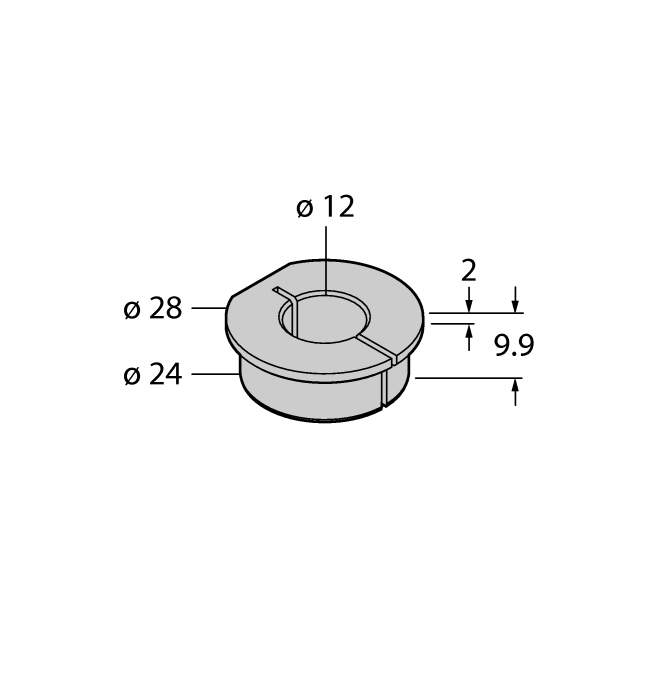

RA3-EQR24
Ø 12 mm şaftlar için paslanmaz çelik adaptör manşonu |
1593020 |
|
RA4-EQR24
Ø 10 mm şaftlar için paslanmaz çelik adaptör manşonu |
1593023 |
|

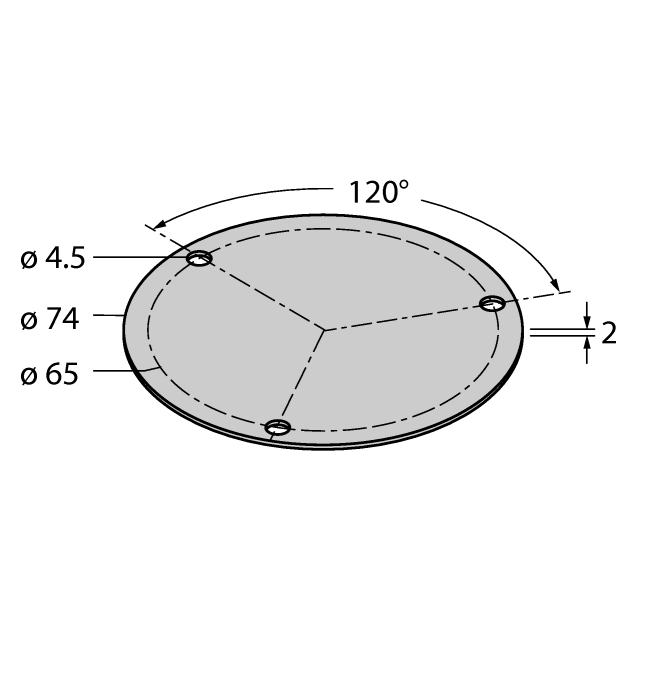

SP1-EQR24
Koruma plakası Ø 74 mm, paslanmaz çelik |
1590979 |
Bağlantı aksesuarları
|
RKCV8T-2/TFW
Bağlantı kablosu, M12 dişi konektör, düz, 8 pimli, paslanmaz çelik kaplin somunu, kablo uzunluğu: 2 m, kılıf malzemesi: PP-EPDM, beyaz |
6934668 |
|

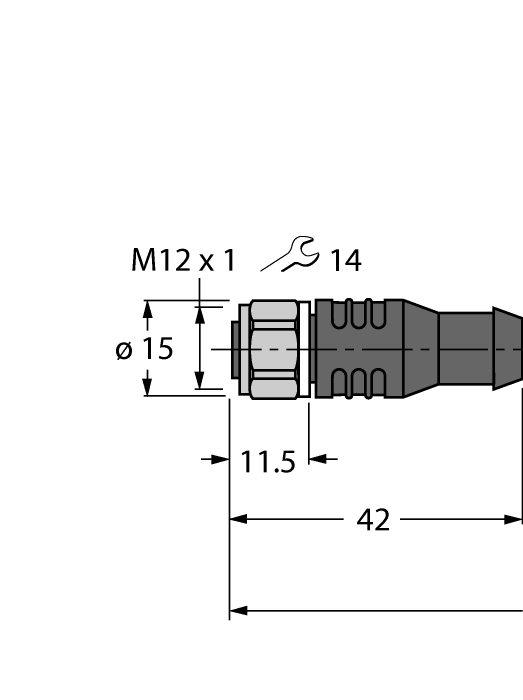

RKC8T-2/TXL
Bağlantı kablosu, M12 dişi konektör, düz, 8 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
Sensörü USB-2-IOL-0002 programlama ünitesine bağlamak için adaptör kablosu; M12 dişi konektör, düz, M12 erkek konektöre 8 pimli, düz, 3 pimli; kablo uzunluğu: 1,5 m; kılıf malzemesi: PUR, siyah; cULus onaylı; RoHS'a uygun; IP67 koruma sınıfı |
6625003 |
İşlev aksesuarları
|
USB-2-IOL-0002
Entegre USB bağlantı noktalı IO-Link Master |
6825482 |
|
TX2-Q20L60
SSI arayüzü bulunan endüktif enkoderlerin programlanması için Easy Teach adaptör |
6967117 |
