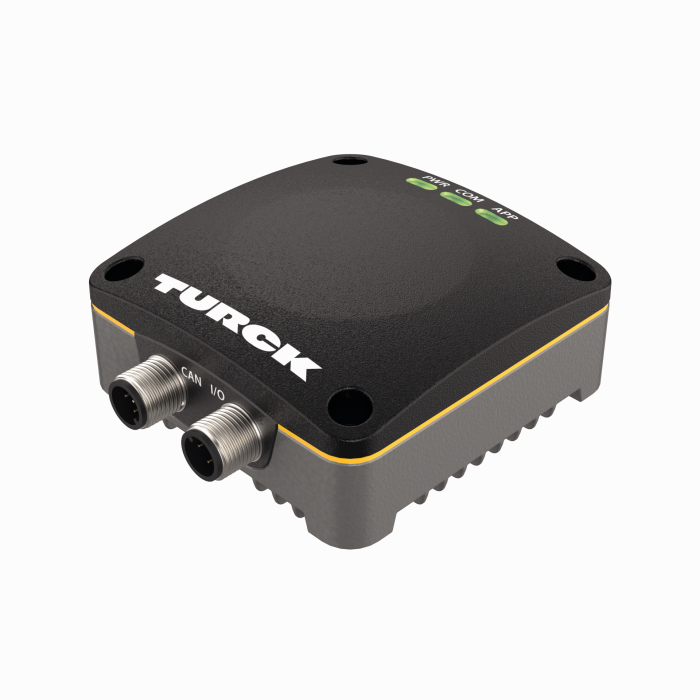

Ürün MR15-Q80-IOLCJ-H1141
Radar
Nesne ve konum algılama için tarayıcı
Ident-No.: 100041054- Kör nokta: 35 cm
- Menzil: 15 m
- Mesafe doğruluğu: ±2 mm
- Açısal doğruluk: ±5°
- 3D algılama aralığı: Ayarlanabilir maks. 120°
- Mesafe, açı ve nesne hızı hakkında bilgiler
- Yarıçap ve bölge değerlendirmesi
- Turck Radar Monitörü ile veri görselleştirme
- ETSI 305550-2 uyarınca onaylanmıştır
- FCC/CFR 47 Bölüm 15 uyarınca onaylanmıştır.
- 2 × M12 × 1, 1 × 4 pimli, 1 × 5 pimli
- Çalışma gerilimi 9…33 VDC
- PNP/NPN arasında anahtarlanabilir kontak çıkışı
- IO-Link, SSP 4
- SAE J1939
- Dikdörtgen 80 × 80
- Gövde malzemesi PBT, AlSi10Mg
Genel veriler
| EAN | 4047101602692 |
| Gümrük tarife numarası | 85261000900 |
| Menşei ülke | DE |
| Ağırlık | 522 g |
Teknik Veriler
| İşlev | Radar tarayıcı |
| Tasarım | Dikdörtgen |

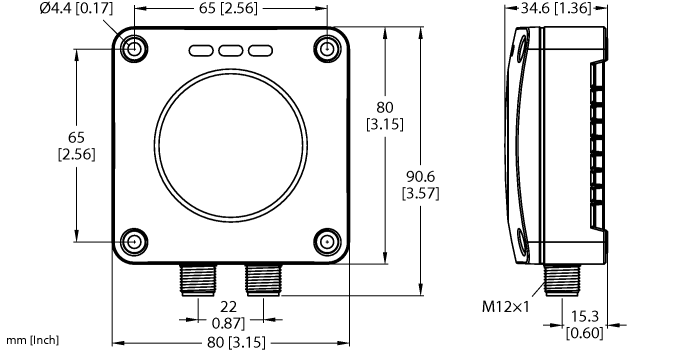

| Yapı boyutu | 90.6 x 80 x 34.6 mm, Q80 |
| Mesafe | 350…15000 mm |
| Frekans aralığı | 60–64 GHz |
| Huzme açısı | 120° |
| Çalışma gerilimi | 9…33 VDC |
| Anahtar elemanı işlevi | NK/NA programlanabilir |
| Çıkış işlevi | PNP/NPN |
| İletişim protokolü | IO-Link, SAE J1939 |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Plastik, PBT-GF20 Kalıp döküm alüminyum alaşımı |
| Ortam sıcaklığı | -40…+85 °C |
| IP Derecesi | IP67/IP68/IP69K |
Data Sheets
| German | 1337 KB |
| English | 1337 KB |
| French | 1338 KB |
| Spanish | 1336 KB |
| Czech | 1338 KB |
| Dutch | 1337 KB |
| Romanian | 1338 KB |
| Polish | 1338 KB |
| Chinese | 1426 KB |
| Turkish | 1338 KB |
Hızlı başlangıç kılavuzu
Kılavuz
Onay/Beyan
| UL onayı | 141 KB |
| AB uygunluk beyanı | 132 KB |
| ABD için telsiz onayı | 265 KB |
| Kanada için telsiz onayı | 150 KB |
Yapılandırma Dosyası
Yapılandırma yazılımı
İşlev aksesuarları
|
TBEN-S2-4IOL
Kompakt çok protokollü I/O modülü, 4 IO-Link Master 1.1 Sınıf A, 4 evrensel PNP dijital kanal 0,5 A |
6814024 |
|
RR-6
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 60 mm, RadarCrossSection: 10 m² (otomobil ile karşılaştırılabilir), 6,5 m'ye kadar güvenilir nesne algılama |
100047726 |
|
RR-12
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 120 mm, RadarCrossSection: 250 m² (HGV ile karşılaştırılabilir), 15 m'ye kadar güvenilir nesne algılama |
100047727 |
|
RR-20
Paslanmaz çelik radar reflektörü, bir nesnenin optimize algılama performansı, kateter uzunluğu: 200 mm, RadarCrossSection: 1115 m² (gemi ile karşılaştırılabilir), 25 m'ye kadar güvenilir nesne algılama |
100047728 |
