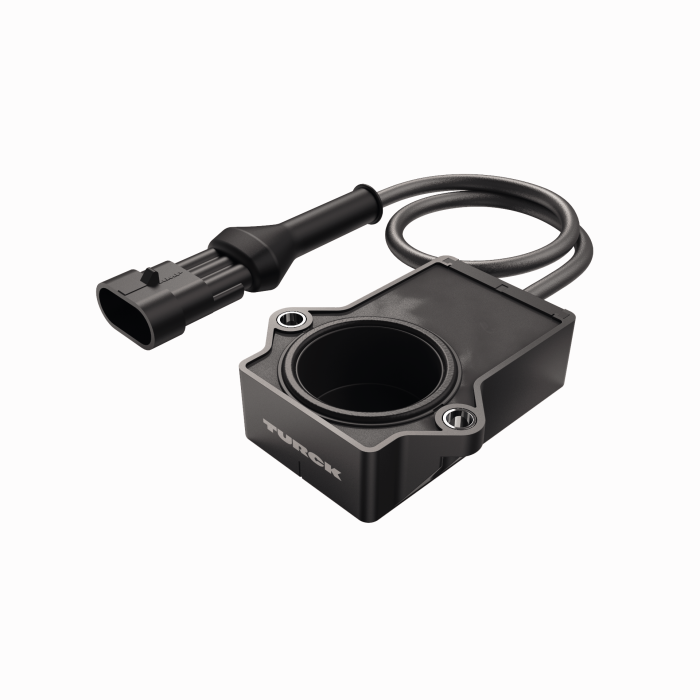

Ürün RI360P1-QR20-LU4X2-0.24-AMP01-3P
Minyatür Enkoder
akım çıkışı olmadan
Premium Ürün Grubu
Ident-No.: 100000194- Dikdörtgen, plastik
- Kompakt ve dayanıklı gövde
- Çok yönlü montaj imkanları
- P1-RI-QR20 konumlandırma elemanı teslimata dahildir
- Araç panel ağları için, 12 V ve 24 V
- e1 tipi onayı takiben arttırılmış enterferans bağışıklığı 100 V/m
- DIN ISO 7637-2 (SAE J 113-11) uyarınca iletilen enterferansa karşı koruma
- Uzatılmış sıcaklık aralıkları
- Yüksek koruma sınıfı IP68/IP69K
- Tuzlu püskürtmeye ve hızlı sıcaklık değişimlerine karşı koruma
- LED aracılığıyla gösterilen ölçüm aralığı
- Elektromanyetik enterferansa bağışıklık
- Çözünürlük: 0,09°
- 3 telli, 8…30 VDC
- Analog çıkış 0,5…4,5 V
- RLC kaplini olmadığında 5 V (tip.) çıkış
Genel veriler
| EAN | 4047101435412 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Enkoder, mutlak |
| Gümrük tarife numarası | 90318080000 |
| Menşei ülke | DE |
| Ağırlık | 121 g |
Teknik Veriler
| Enkoder hattı | Premium-Line |
| Teknoloji | Contactless |
| Çıkış tipi | Mutlak tek dönüşlü |
| Şaft tipi | Kör delikli şaft |
| Şaft çapı D (mm) | 6, 6.35 |

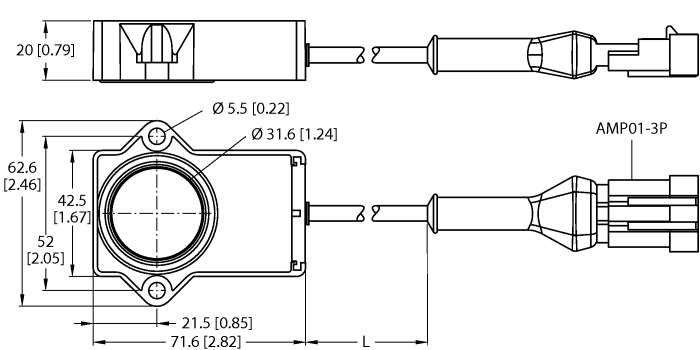

| Yapı boyutu | 71.6 x 62.6 x 20 mm |
| Flanş tipi | Montaj elemansız flanş |
| Ölçüm aralığı | 0…360° |
| Çalışma gerilimi | 8…30 VDC |
| Çıkış işlevi | Analog çıkış |
| Gerilim çıkışı | 0.5…4.5 V |
| Elektriksel bağlantı | Konektörlü kablo, AMP Superseal |
| Kablo uzunluğu | 0.240 m |
| Gövde malzemesi | Plastik, Ultem |
| Ortam sıcaklığı | -40…+85 °C |
| IP Derecesi | IP68/IP69K |
Montaj aksesuarları
|

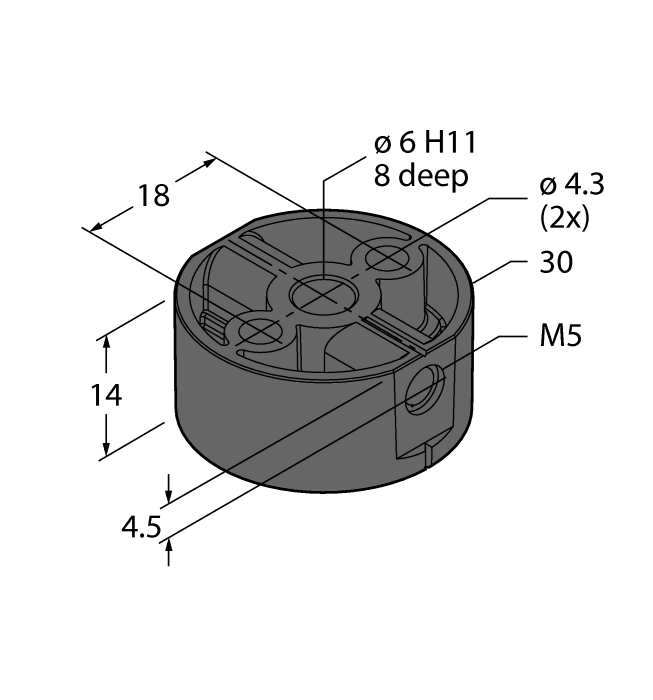

P1-RI-QR20
RI-QR20 enkoder için konumlandırma elemanı, Ø 6 mm miller için |
1593041 |
|

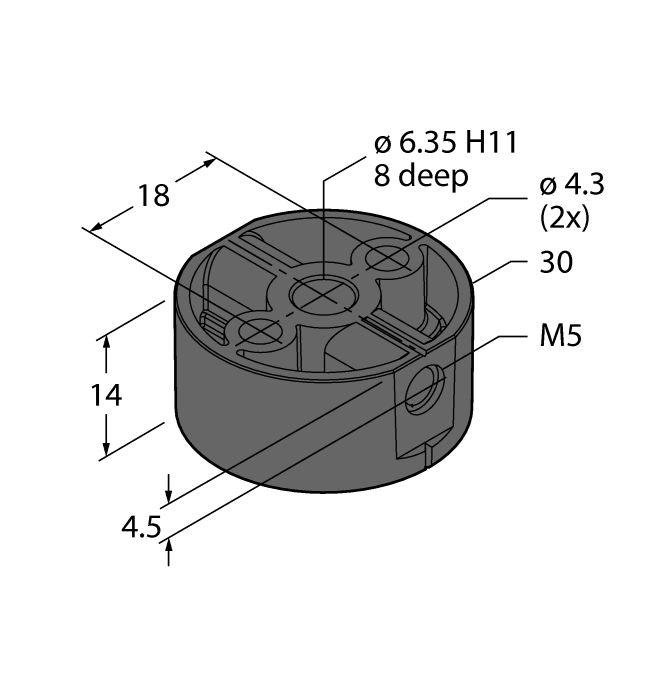

P2-RI-QR20
RI-QR20 enkoder için konumlandırma elemanı, Ø 6,35 mm miller için |
1593042 |
Bağlantı aksesuarları
|
TSS-3S-A-2/TXL
Valf konektörü bağlantı kablosu, Superseal dişi konektör, düz, 3 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: TPE-U (PUR), siyah, gövde: Deutsch DT06/siyah |
6936796 |
