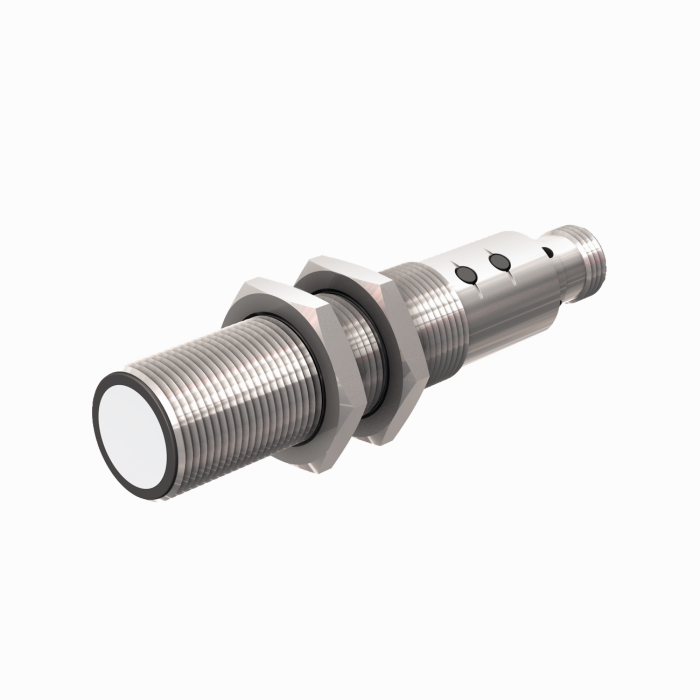

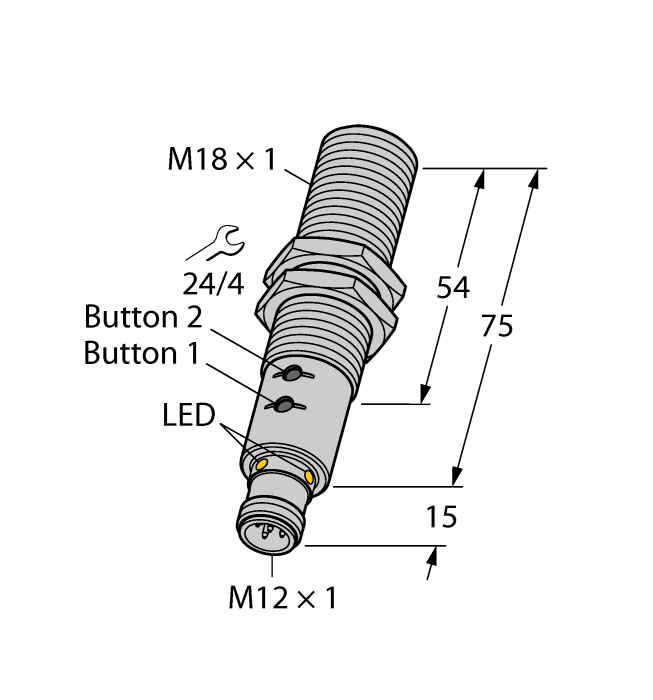

Ürün RU40U-M18E-LIU2PN8X2T-H1151
Ultrasonic Sensor
Diffuse Mode Sensor
Ident-No.: 1610024- Düz sonik transdüser yüzü
- Silindirik gövde M18, yerleşik
- M12 x 1 erkek ile bağlantı
- Öğretme aralığı basma düğmesi veya adaptör ile ayarlanabilir
- Sıcaklık dengeleme
- Kör nokta: 2,5 cm
- Menzil: 40 cm
- Çözünürlük: 0,5 mm
- Sonik koni açısı: ±15°
- 1 × anahtarlama çıkışı, PNP/NPN
- 1× analog çıkış, 4…20 mA / 0…10 V / ek anahtarlama çıkışı, PNP/NPN
- NA/NK programlanabilir
- IO-link ile işlem değerinin iletilmesi ve parametrelendirme
Genel veriler
| EAN | 4047101287370 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- Ultrasonik yakınlık anahtarı |
| Gümrük tarife numarası | 85365019900 |
| Menşei ülke | DE |
| Ağırlık | 85 g |
Teknik Veriler
| İşlev | Yakınlık anahtarı |
| Çalışma modu | Çalışma süresi |
| Tasarım | Dişli silindirik |
| Yapı boyutu | M18 x 1 |
| Radyasyon yönü | düz |
| Mesafe | 25…400 mm |
| Çözünürlük | 0,5 mm |
| Çalışma gerilimi | 15…30 VDC |
| Anahtar elemanı işlevi | NA/NK kontağı |
| Çıkış işlevi | PNP/NPN analog çıkış |
| Gerilim çıkışı | 0…10 V |
| Akım çıkışı | 4…20 mA |
| İletişim protokolü | IO-Link |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Metal, CuZn, Nikel kaplama |
| Ortam sıcaklığı | -25…+70 °C |
| IP Derecesi | IP67 |
| Onaylar | CE, cULus |
| Özel özellikler | Senkronizasyon, Düğme |
Data Sheets
| German | 1687 KB |
| English | 1631 KB |
| French | 1633 KB |
| Spanish | 1633 KB |
| Czech | 1632 KB |
| Dutch | 1631 KB |
| Romanian | 1633 KB |
| Russian | 1698 KB |
| Polish | 1634 KB |
| Chinese | 1748 KB |
| Turkish | 1632 KB |
Ürün Kataloğu
CAD Dosyası
Hızlı başlangıç kılavuzu
Kılavuz
| ”Yüksek kaliteli” ultrasonik sensörler için talimatlar | 1144 KB |
| Hızlı Başlangıç Kılavuzu | 624 KB |
| IO-Link Parametreleri | 347 KB |
Onay/Beyan
Yapılandırma Dosyası
Yapılandırma yazılımı
Montaj aksesuarları
|

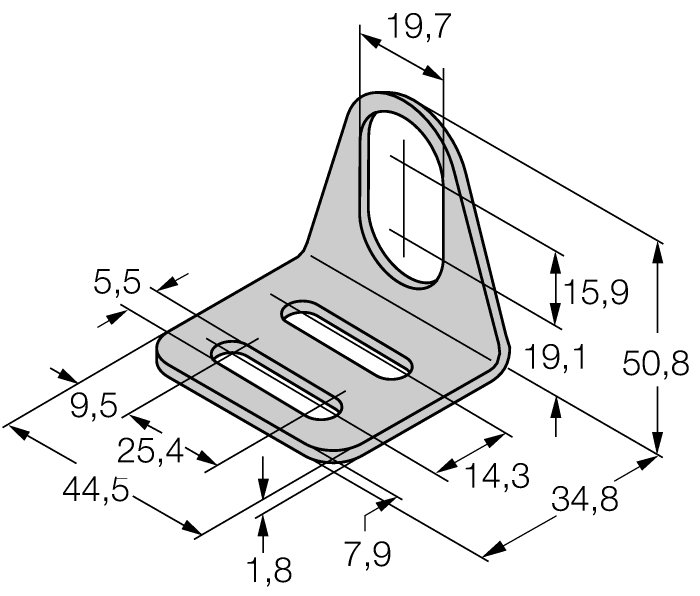

MW18
Dişli silindirik sensörler için montaj braketi; malzeme: Paslanmaz çelik A2 1.4301 (AISI 304) |
6945004 |
Bağlantı aksesuarları
|

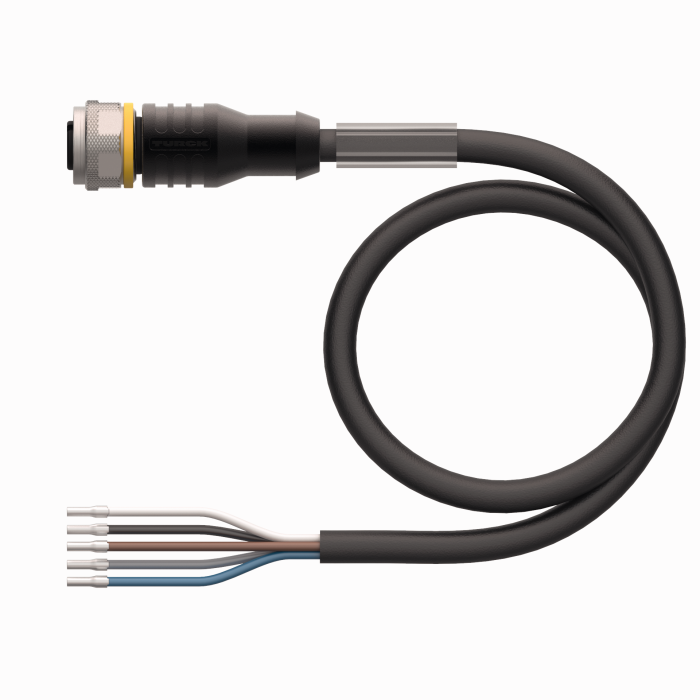

RKC4.5T-2/TEL
Bağlantı kablosu, M12 dişi konektör, düz, 5 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, siyah; cULus onayı |
6625016 |
|

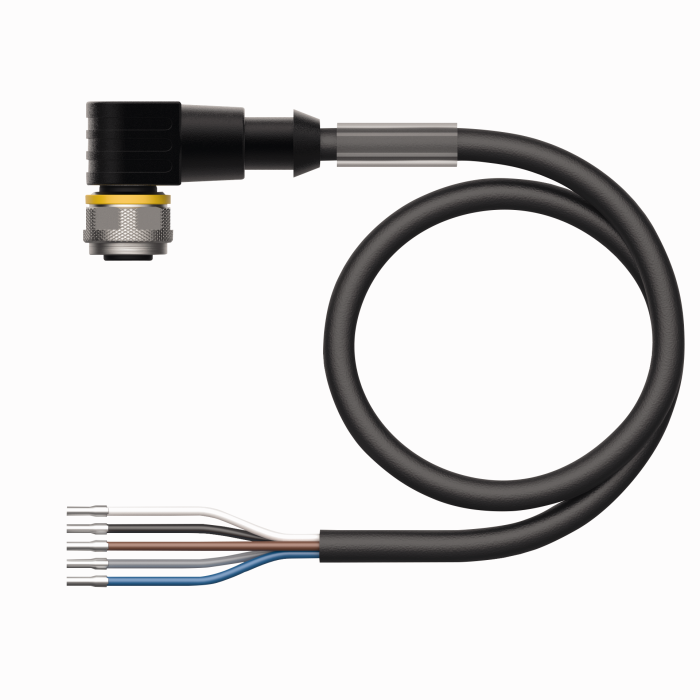

WKC4.5T-2/TEL
Bağlantı kablosu, M12 dişi konektör, açılı, 5 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, siyah; cULus onayı |
6625028 |
İşlev aksesuarları
|
USB-2-IOL-0002
Entegre USB bağlantı noktalı IO-Link Master |
6825482 |
|
TX1-Q20L60
Endüktif enkoderleri, lineer konum, açı, ultrasonik ve kapasitif sensörleri için öğretme adaptörü |
6967114 |
|

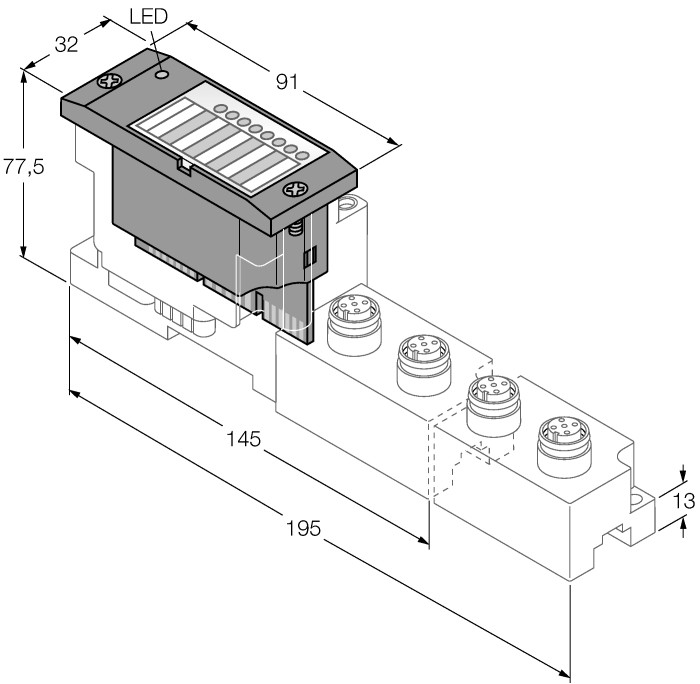

BL67-4IOL
4-channel IO-Link Master module for the modular BL67 I/O-system |
6827386 |
|

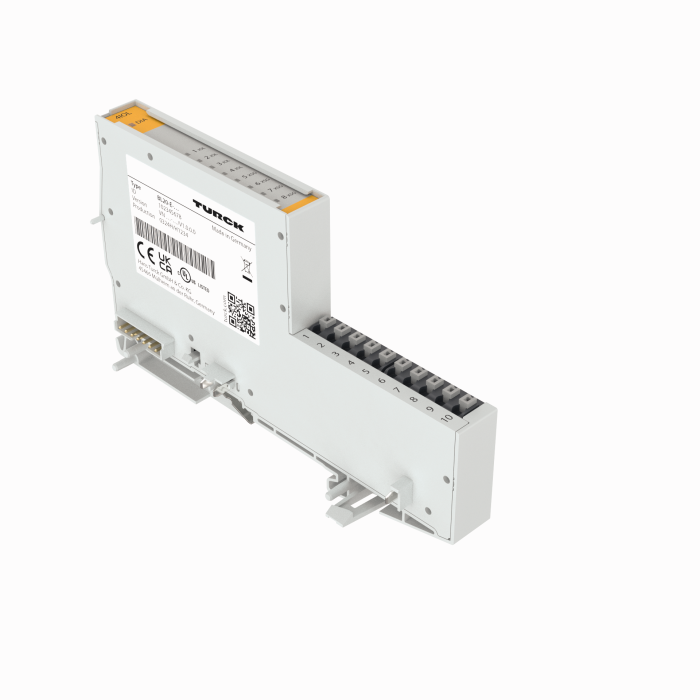

BL20-E-4IOL
IO-Link master module for the modular BL20 I/O system, 4-channel |
6827385 |
|
TBEN-S2-4IOL
Kompakt çok protokollü I/O modülü, 4 IO-Link Master 1.1 Sınıf A, 4 evrensel PNP dijital kanal 0,5 A |
6814024 |
