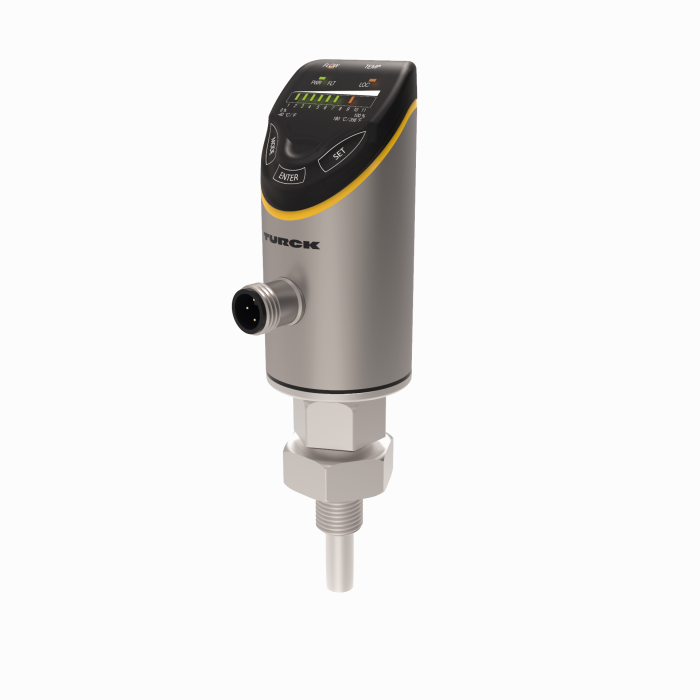

Ürün FS100-300L-04-2UPN8-H1141
Akış Sensörü
Ident-No.: 100001008- G1/4 inç erkek dişli işlem bağlantılı vidalı adaptör teslimata dahildir
- Sensör gövde malzemesi 1.4404 (316L)
- Orta seviye temas malzemesi 1.4571 (316Ti)
- Daldırma derinliği 16,9 mm
- Çubuk grafiği ile işlem değeri gösterimi
- Sıvı ortam için akış izleme
- Koruma sınıfları IP66, IP67 ve IP69K
- Akış hızının öğretme işlevi ile ayarlanması
- 10…33 VDC
- NA/NK kontak, PNP/NPN çıkışı, IO-Link
- Konektör, M12 × 1
Genel veriler
| EAN | 4047101446661 |
| eCl@ss-Code (V5.1.4): | 27273190 -/- Debi ölçer (sınıflandırılmamış) |
| Gümrük tarife numarası | 90261021000 |
| Menşei ülke | DE |
| Ağırlık | 369 g |
Teknik Veriler
| İşlev | Flow monitoring |
| Tasarım | Ekranlı (entegre prob) |
| İşlem bağlantısı | G 1/4 inç erkek diş |

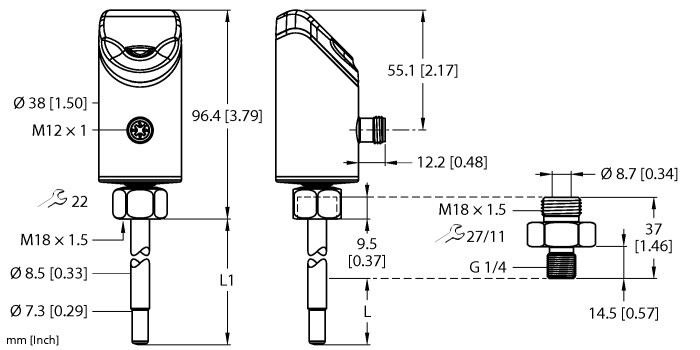

| Çubuk uzunluğu (L1) | 45 mm |
| Daldırma derinliği (L) | 16.9 mm |
| Medium | liquids |
| Çalışma gerilimi | 10…33 VDC |
| Çıkış işlevi | NK/NA programlanabilir, PNP/NPN |
| İletişim protokolü | IO-Link |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Paslanmaz çelik/Plastik, 1.4404 (AISI 316L)/Grilamid TR90 UV |
| Ortam sıcaklığı | -25…+85 °C |
| Ortam sıcaklığı | -40…+80 °C |
| IP Derecesi | IP66/IP67/IP69K |
| Onaylar | CE, cULus |
Data Sheets
| German | 1180 KB |
| English | 1176 KB |
| French | 1181 KB |
| Spanish | 1179 KB |
| Czech | 1179 KB |
| Dutch | 1178 KB |
| Romanian | 1178 KB |
| Russian | 1238 KB |
| Polish | 1182 KB |
| Chinese | 1405 KB |
| Turkish | 1178 KB |
Ürün Broşürü
Ürüne Genel Bakış
Hızlı başlangıç kılavuzu
Kılavuz
| FS100 — Kullanım talimatları | 1304 KB |
| IO-Link parametreleri | 319 KB |
| IO-Link — Basit, tutarlı, verimli | 1266 KB |
Onaylar
Yapılandırma Dosyası
Yapılandırma yazılımı
Montaj aksesuarları
|
FAA-A1-1.4571
FS/FP serisi daldırma sensörleri için vidalı adaptör; malzeme: Paslanmaz çelik 1.4571 (316Ti); işlem bağlantısı: N1/2 inç |
100001987 |
|
FAA-80-1.4571
FS/FP serisi daldırma sensörleri için vidalı adaptör; malzeme: Paslanmaz çelik 1.4571 (316Ti); işlem bağlantısı: G1/2 inç |
100001988 |
|
FAA-04-1.4571
FS/FP serisi daldırma sensörleri için vidalı adaptör; malzeme: Paslanmaz çelik 1.4571 (316Ti); işlem bağlantısı: G1/4 inç |
100001989 |
|
FAA-34-1.4571
FS/FP serisi daldırma sensörleri için vidalı adaptör; malzeme: Paslanmaz çelik 1.4571 (316Ti); işlem bağlantısı: N3/4 inç |
100001990 |
|
FAA-81-1.4571
FS/FP serisi daldırma sensörleri için vidalı adaptör; malzeme: Paslanmaz çelik 1.4571 (316Ti); işlem bağlantısı: G3/4 inç |
100001991 |
Bağlantı aksesuarları
|
WKC4.4T-2/TEL
Bağlantı kablosu, M12 dişi konektör, açılı, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, siyah; cULus onayı |
6625025 |
|
RKC4.4T-2/TEL
Bağlantı kablosu, M12 dişi konektör, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, siyah; cULus onayı |
6625013 |
