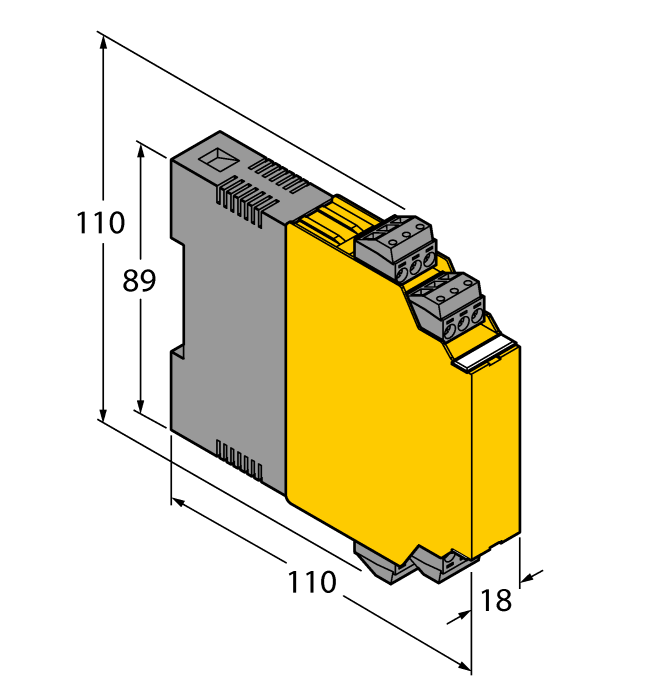

Ürün IM33-22EX-HI/24VDC
Isolating transducer
2-channel
Ident-No.: 7506441- Aktif 2 telli ve pasif 3 telli verici bağlantısıyla beraber HART iletişimine sahip 2 telli ölçüm transdüserlerinin güç kaynağı
- Giriş devreleri: 0/4…20 mA
- Çıkış devreleri: 0/4…20 mA
- SIL2
- 2 mm test kutusu ile çıkarılabilir terminal blokları, vidalanabilir
- Tam galvanik yalıtım
- Giriş ters kutup korumalı
- ATEX, IECEx, UL, CFMUS, TR CU, CCOE, Kosha
- Bölge 2'de montaj
Genel veriler
| EAN | 4047101117141 |
| eCl@ss-Code (V5.1.4): | 27210119 -/- Yalıtım transdüseri |
| Gümrük tarife numarası | 85437090990 |
| Menşei ülke | DE |
| Ağırlık | 191 g |
Teknik Veriler
| Sinyal türü | Analog giriş (HART şeffaf) |
| Cihaz tipi | Yalıtma transdüseri |
| Ex sürüm | evet |
| Onaylar | ATEX, IECEx, UL, cFMus, TR CU, TIIS, CCOE |
| Fonksiyonel güvenlik (SIL/PL) | SIL2 |
| Nominal gerilim | 24 VDC |
| Kanal sayısı | 2 |
| Elektrik bağlantısı | 4 × 3 pimli test soketli çıkarılabilir terminal bloğu, ters kutup korumalı, vida bağlantısı |
| IP Derecesi | IP20 |
| Ürün ailesi | IM |
Data Sheets
| German | 200 KB |
| English | 197 KB |
| French | 199 KB |
| Spanish | 199 KB |
| Czech | 200 KB |
| Dutch | 197 KB |
| Romanian | 197 KB |
| Russian | 220 KB |
| Polish | 199 KB |
| Chinese | 252 KB |
| Turkish | 199 KB |
Ürün Broşürü
Ürün Kataloğu
AB Uygunluk Beyanı
CAD Dosyası
EPLAN Electric P8
Güvenlik Kitapçığı
Hızlı başlangıç kılavuzu
Onaylar
| TÜV 18 ATEX 230812 | 1555 KB |
| TÜV 06 ATEX 552977 X | 2760 KB |
| FM/CSA - IS-1.102 | 199 KB |
| IECEx - TUN 06.0009X | 468 KB |
| KOSHA 15-AV4BO-0448 | 629 KB |
| UL 61010 | 373 KB |
SIL Beyanı
Teknoloji Broşürü
Montaj aksesuarları
|

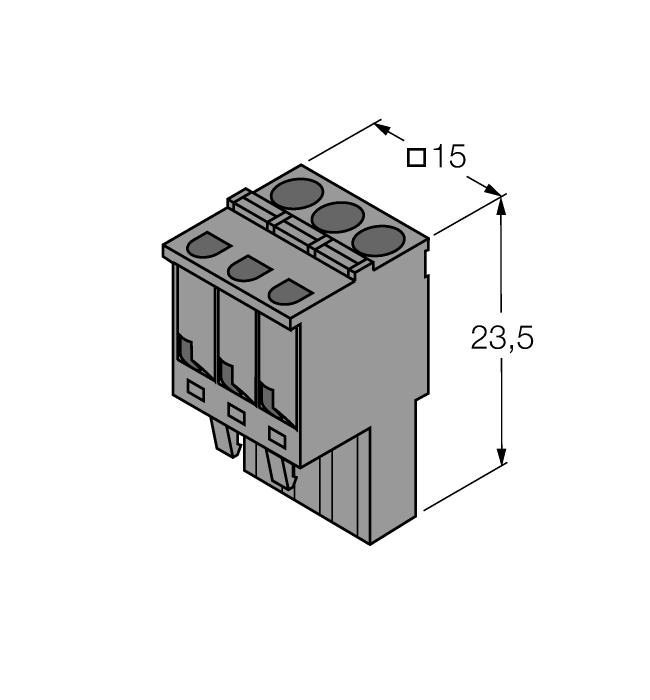

IM-CC-3X2BU/2BK
Cage clamp terminals for IM modules (Ex-devices with 18 mm overall width); includes: 2 pcs. 3-pin blue terminals and 2 pcs. 3-pin black terminals. |
6900475 |
