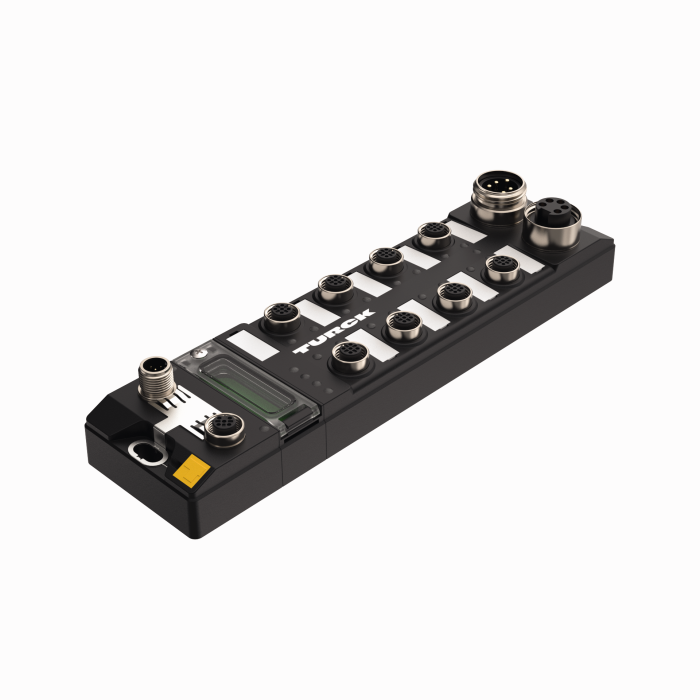

Ürün TBDP-L2-16DOP

Zoom
Zoom

Fieldbus I/O module PROFIBUS-DP

16 Digital PNP Outputs 2 A

Ident-No.: 6814003

2 x M12, 5 pimli, B kodlu, PROFIBUS-DP-Fieldbus bağlantısı

Kuvvetlendirilmiş cam elyaf gövde
Darbeye ve titreşime karşı test edilmiştir
Tamamen yerleşik modül elektronikleri
Koruma sınıfları IP65, IP67, IP69K

ATEX Bölge 2/22

Max. 2 A per output
Output diagnostics per channel

Hide All Open All

Specifications
Download
Aksesuarlar
CAD

Genel veriler

EAN	4047101285789
eCl@ss-Code (V5.1.4):	27250302 -/- Dijital I/O modülü (çevresel)
Gümrük tarife numarası	85176200000
Menşei ülke	DE
Ağırlık	646 g

Teknik Veriler

Ağ protokolü	PROFIBUS-DP
Signal type	Dijital çıkış
Bağlantı teknolojisi sinyali	M12
Cihaz tipi	I/O modülleri, kompakt İstasyon
Fieldbus iletim hızı	9.6 kbps …12 Mbps
Fieldbus bağlantı teknolojisi	2 × M12, 5 pimli, ters kodlanmış
Ortam sıcaklığı	-40…+70 °C
IP Derecesi	IP65/IP67/IP69K
Onaylar	ATEX Bölge 2/22, cULus, IECEx, CCC

Data Sheets

German	432 KB
English	430 KB
French	432 KB
Spanish	418 KB
Czech	432 KB
Dutch	430 KB
Romanian	431 KB
Russian	293 KB
Polish	433 KB
Chinese	494 KB
Turkish	431 KB

Ürün Broşürü

Ethernet için Yeni Nesil Blok I/O modülleri	343 KB

Üretici Beyanı

AB ve Birleşik Krallık uygunluk beyanı	242 KB

Üretici beyanı

ATEX'e göre AB ve Birleşik Krallık uygunluk beyanı	120 KB

CAD Dosyası

2D (DWG)	151 KB
3D-1 (STP)	849 KB

Genel Katalog

Fabrika otomasyonu ürünler	43634 KB

Hızlı başlangıç kılavuzu

Ex bölge 2 ve 22'de kullanıma ilişkin bilgiler	528 KB

Kılavuz

TBEN-L/ TBDP-L – Compact I/O modules for Ethernet and PROFIBUS-DPV1	5805 KB

Onaylar

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	471 KB

Yapılandırma Dosyası

GSD files	54 KB

Montaj aksesuarları

	TB-SG-L ATEX Bölge 2/22'de kullanım amacıyla TBEN-L ve TBIL-M bloğu G/Ç modülleri için koruyucu gövde	100014865

Bağlantı aksesuarları — Güç kaynağı

	RKM52-2-RSM52 Güç kaynağı kablosu, 7/8″ dişi konektör, düz, 7/8″ erkek konektöre 4 pimli + PE, düz, 4 pimli + PE, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, gri	6914150
	WKM52-2-WSM52 Güç kaynağı kablosu, 7/8″ dişi konektör, açılı, 7/8″ erkek konektöre 4 pimli + PE, açılı, 4 pimli + PE, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, gri	6604801

Bağlantı aksesuarları — I/O

	RKC4T-2-RSC4T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625604
	WKC4T-2-RSC4T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625636
	RKC4.4T-2-RSC4.4T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625608
	WKC4.4T-2-RSC4.4T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 4 pimli, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625640
	RKC4.5T-2-RSC4.5T/TXL Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625612
	WKC4.5T-2-RSC4.5T/TXL Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı	6625644
	VBRS4.4-2RKC4T-1/1/TXL 2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 1 m, kılıf malzemesi: PUR, siyah	6628112
