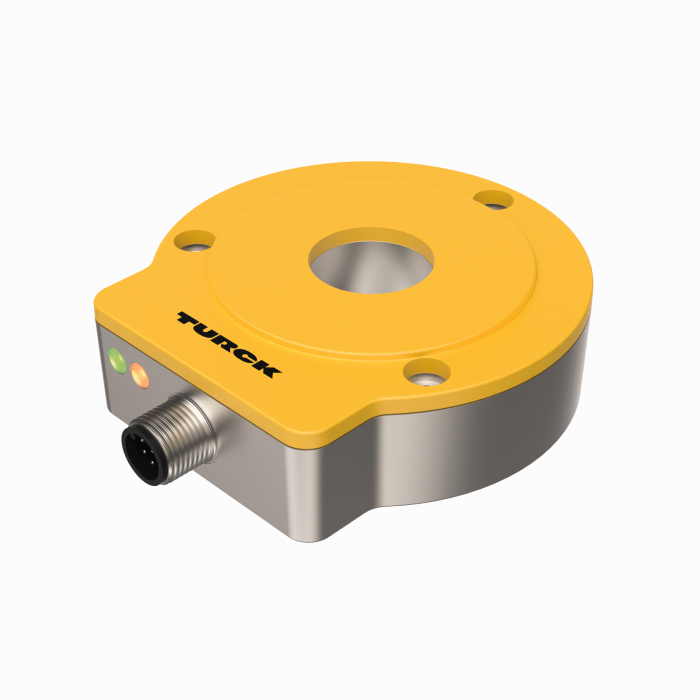

Ürün RI360P0-QR24M0-4096X2-H1181
Temassız Enkoder
Kademeli: 4096 ppr
Premium Ürün Grubu
Ident-No.: 1593158- Kompakt, dayanıklı gövde
- Birçok montaj imkanı
- LED'le görüntülenen durum
- Elektromanyetik enterferanstan etkilenmez
- Z izinin konumu Easy Teach aracılığıyla ayarlanabilir
- Yanma işlevi, Easy-Teach darbesine göre artımlı olarak mutlak açısal konum çıkışı
- 15…30 VDC
- Erkek, M12 x 1; 8 pinli
- İt-çek A, B, Z, A (ters), B (ters)
Genel veriler
| EAN | 4047101418309 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- Enkoder, artımlı |
| Gümrük tarife numarası | 90318080000 |
| Menşei ülke | DE |
| Ağırlık | 335 g |
Teknik Veriler
| Enkoder hattı | Premium-Line |
| Teknoloji | Contactless |
| Çıkış tipi | Artan |
| Şaft tipi | Oyuklu şaft |
| Şaft çapı D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |
| Yapı boyutu | 81 x 78 x 24 mm |
| Flanş tipi | Montaj elemansız flanş |
| Çözünürlük, artımlı | 4096 ppr |
| Çalışma gerilimi | 10…30 VDC |
| Çıkış işlevi | İt Çek/HTL |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | metal/plastik, ZnAlCu1/PBT-GF30-V0 |
| Ortam sıcaklığı | -25…+85 °C |
| IP Derecesi | IP68/IP69K |
Montaj aksesuarları
|
P1-RI-QR24
Konumlandırma elemanı, Ø 20 mm şaftlar için |
1590921 |
|
P2-RI-QR24
Konumlandırma elemanı, Ø 14 mm şaftlar için |
1590922 |
|
P3-RI-QR24
Konumlandırma elemanı, Ø 12 mm şaftlar için |
1590923 |
|
P4-RI-QR24
Konumlandırma elemanı, Ø 10 mm şaftlar için |
1590924 |
|
P5-RI-QR24
Konumlandırma elemanı, Ø 6 mm şaftlar için |
1590925 |
|
P6-RI-QR24
Positioning element, for Ø 3/8“ shafts |
1590926 |
|
P7-RI-QR24
Positioning element, for Ø 1/4“ shafts |
1590927 |
|
P8-RI-QR24
Positioning element with blanking plug for large shafts |
1590916 |
|
M1-QR24
RI-QR24 endüktif enkoderler için alüminyum koruma halkası |
1590920 |
|
PE1-QR24
Positioning element without adapter sleeve |
1590937 |
|
RA1-QR24
Ø 20 mm şaftlar için adaptör manşonu |
1590928 |
|
RA2-QR24
Ø 14 mm şaftlar için adaptör manşonu |
1590929 |
|
RA3-QR24
Ø 12 mm şaftlar için adaptör manşonu |
1590930 |
|
RA4-QR24
Ø 10 mm şaftlar için adaptör manşonu |
1590931 |
|
RA5-QR24
Ø 6 mm şaftlar için adaptör manşonu |
1590932 |
|
RA6-QR24
Adapter sleeve, for Ø 3/8“ shafts |
1590933 |
|
RA7-QR24
Adapter sleeve, for Ø 1/4“ shafts |
1590934 |
|
RA8-QR24
Montaj seçeneği C için fiş |
1590959 |
|
SP1-QR24
Koruma plakası Ø 74 mm, alüminyum |
1590938 |
|
SP2-QR24
Koruma plakası Ø 74 mm, alüminyum, şaft beslemesi için delikli |
1590939 |
|
SP3-QR24
Koruma plakası Ø 52 mm, alüminyum |
1590958 |
Bağlantı aksesuarları
|
RKC8T-2/TXL
Bağlantı kablosu, M12 dişi konektör, düz, 8 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625142 |
İşlev aksesuarları
|
TX2-Q20L60
SSI arayüzü bulunan endüktif enkoderlerin programlanması için Easy Teach adaptör |
6967117 |
