Ürün RI360P1-DSU35-2UP6X4-H1151
endüktif açı sensörü
iki programlanabilir anahtarlama çıkışı ile
Premium Ürün Grubu
Ident-No.: 1590867- Dikdörtgen, gövde DSU35
- Plastik, PP-GF30-VO
- 0° ila 360° açısal konumların algılanması
- Konumlandırma elemanı P1-Ri-DSU35 teslimata dahildir
- LED ölçüm aralığını gösterir
- Elektromanyetik enterferansa bağışıklık
- 2 x NO/NC kontak, PNP çıkış
- Programlanabilir anahtarlama aralığı
- 4 kablolu DC, 10…30 VDC
- Erkek, M12 x 1; 5 pinli
Genel veriler
| EAN | 4047101282023 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Enkoder, mutlak |
| Gümrük tarife numarası | 90318080000 |
| Menşei ülke | DE |
| Ağırlık | 140 g |
Teknik Veriler
| Enkoder hattı | Premium-Line |
| Teknoloji | Contactless |
| Çıkış tipi | Mutlak tek dönüşlü |

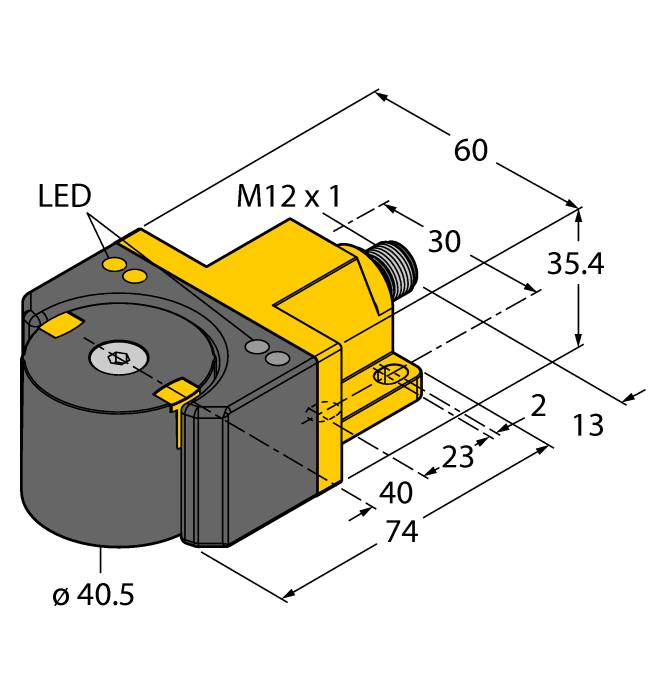

| Yapı boyutu | 74 x 60 x 35.4 mm |
| Flanş tipi | Montaj elemansız flanş |
| Ölçüm aralığı | 0…360° |
| Çalışma gerilimi | 10…30 VDC |
| Çıkış işlevi | NA/NK kontağı, 2 × PNP |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Plastik, PP-GF30 |
| Ortam sıcaklığı | -25…+75 °C |
| IP Derecesi | IP68/IP69K |
Montaj aksesuarları
|

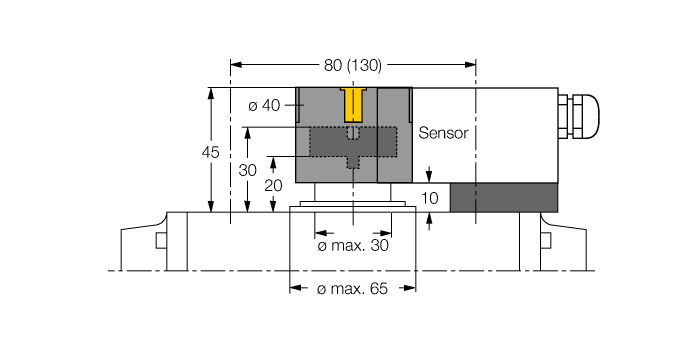

BTS-DSU35-Z01
Büyük döner aktüatör çift sensörleri için montaj kiti; Ø ara plaka ve tutucu halka: maks. 65 mm; priz yüzeyinde delik paterni: 30 x 80 mm (30 x 130 mm); bağlantı şaftı (şaft uzatması) yüksekliği: 20 mm/Ø: maks. 30 mm |
6900229 |
|

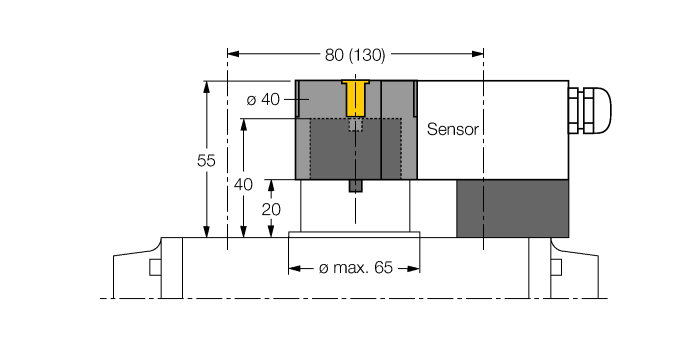

BTS-DSU35-Z02
Büyük döner aktüatör çift sensörleri için montaj kiti; Ø ara plaka ve tutucu halka: maks. 65 mm; priz yüzeyinde delik paterni: 30 x 80 mm (30 x 130 mm); bağlantı şaftı (şaft uzatması) yüksekliği: 20 mm (30 mm)/Ø: maks. 40 mm |
6900230 |
|

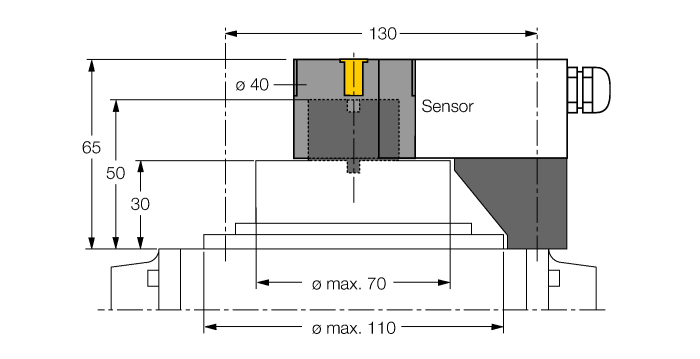

BTS-DSU35-Z03
Büyük döner aktüatör çift sensörleri için montaj kiti; Ø ara plaka ve tutucu halka: maks. 110 mm; priz yüzeyinde delik paterni: 30 x 130 mm; bağlantı şaftı (şaft uzatması) yüksekliği: 30 mm/Ø: maks. 70 mm |
6900231 |
|

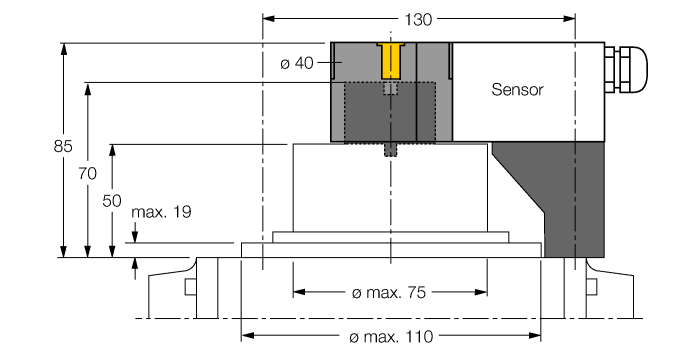

BTS-DSU35-Z07
Büyük döner aktüatör çift sensörleri için montaj kiti; Ø ara plaka ve tutucu halka: maks. 110 mm; priz yüzeyinde delik paterni: 30 x 130 mm; bağlantı şaftı (şaft uzatması) yüksekliği: 50 mm/Ø: maks. 75 mm |
6900403 |
İşlev aksesuarları
|
TX1-Q20L60
Endüktif enkoderleri, lineer konum, açı, ultrasonik ve kapasitif sensörleri için öğretme adaptörü |
6967114 |
