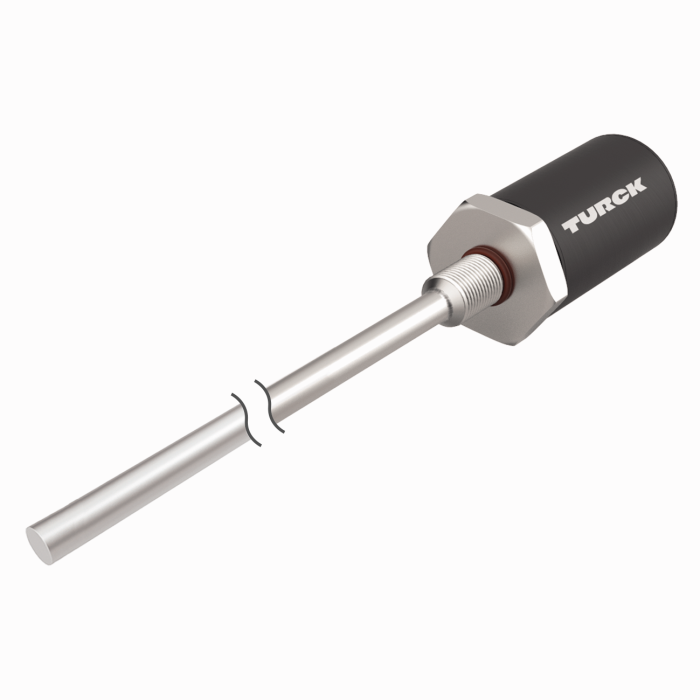

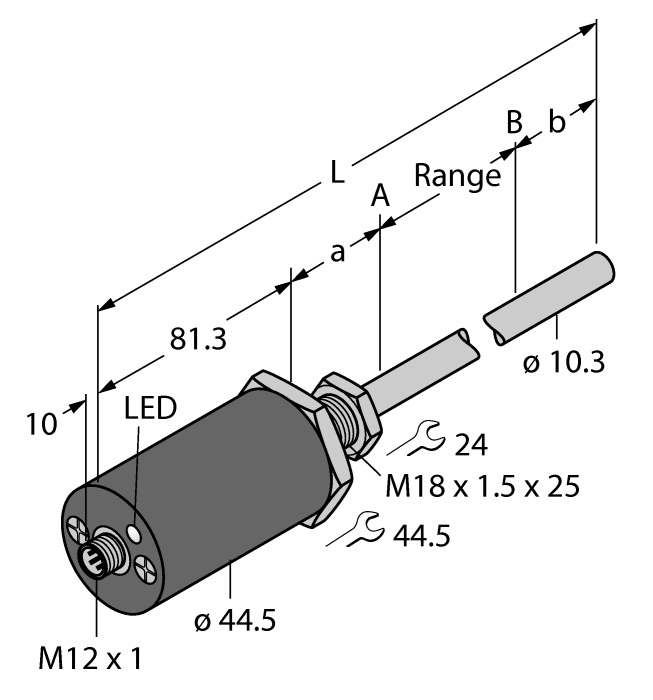

Ürün LTX1000M-F10-LI0-X3-H1151
Basınca Dayanıklı Doğrusal Konum Sensörü
Analog
Ident-No.: 1540301- Hidrolik silindirler için uygundur
- Sensör 340 bar'a (kalıcı), 680 bar'a (kısa süreli) kadar basınca dirençli
- 100 gr'a kadar darbeye dayanıklı
- 3 renkli LED ile durum göstergesi
- 16 bit çözünürlük
- Ayarlanabilir ölçüm aralığı
- Çalışma sıcaklığı çubuk -40°C…+105°C
- Çalışma sıcaklığı elektronikler -40°C…+85°C
- Koruma sınıfı IP68
- 7…30 VDC besleme gerilimi
- Analog çıkış 4…20 mA
- M12 × 1 konektör
Genel veriler
| EAN | 4047101405620 |
| eCl@ss-Code (V5.1.4): | 27270703 -/- Manyetostriktif lineer konum sensörü |
| Gümrük tarife numarası | 90318020000 |
| Menşei ülke | US |
| Ağırlık | 3049 g |
Teknik Veriler
| Detection type | medium contact |
| Medium | liquids |
| Ölçüm prensibi | Manyetostriktif |
| Ölçüm aralığı | 1000 mm |
| Çalışma gerilimi | 7…30 VDC |
| Çıkış işlevi | Analog çıkış |
| Akım çıkışı | 4…20 mA |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Malzemeler (ortam ile temas) | Paslanmaz çelik |
| Gövde malzemesi | Metal, AL |
| Ortam sıcaklığı | -40…+85 °C |
| IP Derecesi | IP68 |
Montaj aksesuarları
|

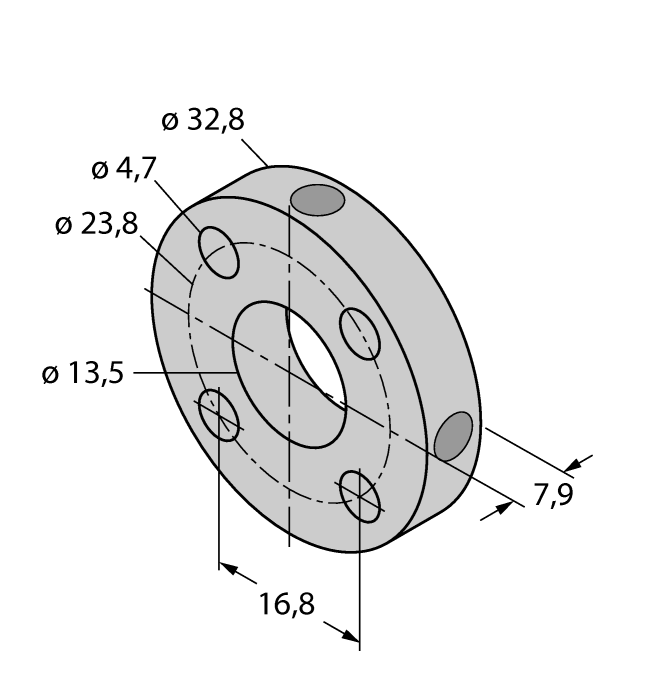

CM-R10
Standart konumlandırma elemanı, hidrolik silindirlerde montaj için uygundur |
6900416 |
|

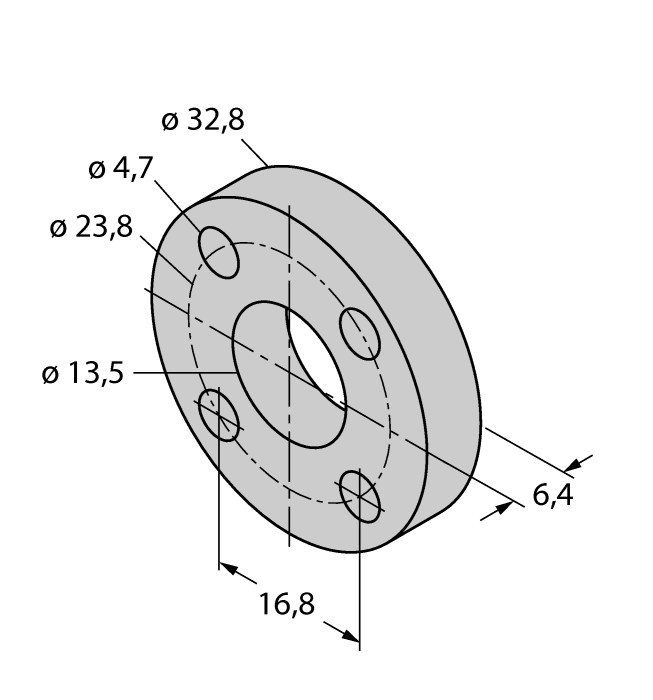

STM-AL-R10
Standart 4 delikli konumlandırma elemanı, malzeme: Alüminyum |
6900409 |
|

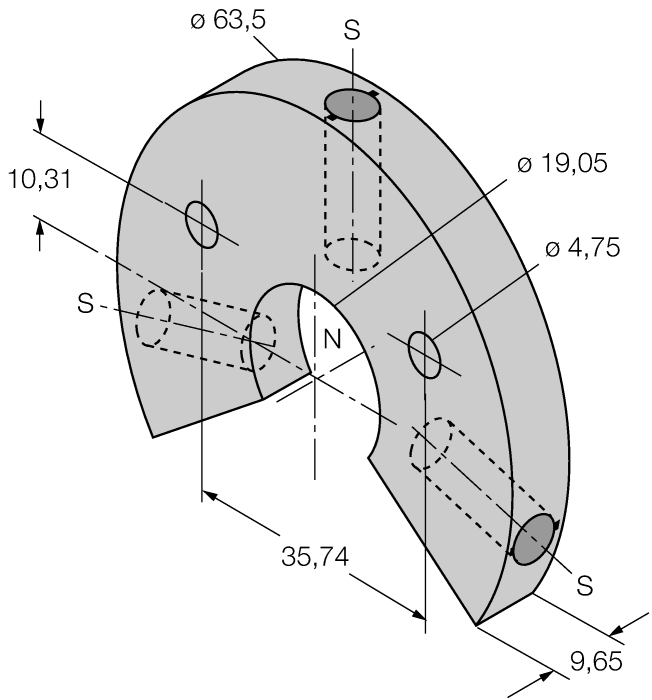

LSPM-AL-R10
Yuvalı halka tipi konumlandırma elemanı, montaj braketi RB-R10 ile harici montaj için kullanılabilir, malzeme: Alüminyum |
6900414 |
|

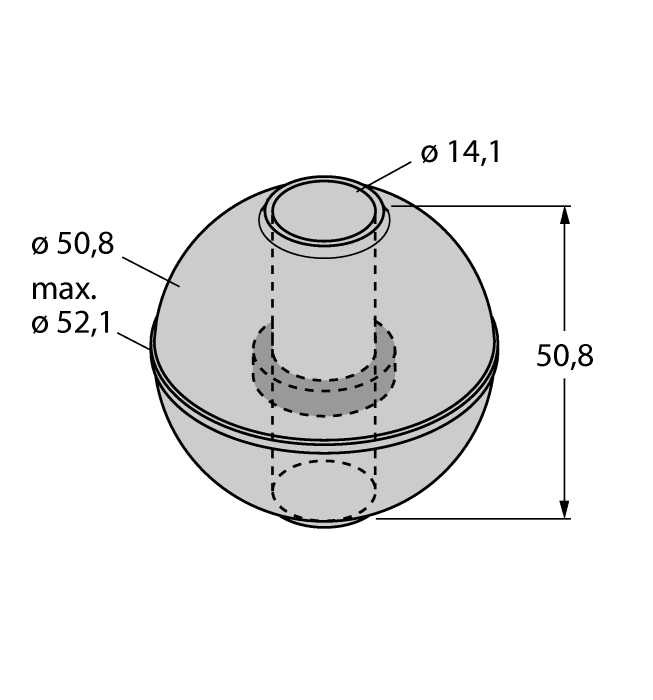

EF-R10
Şamandıra tipi konumlandırma elemanı, özgül ağırlık 0,62 kg/m³, seviye izlemesi için harici montaja yönelik, malzeme: Paslanmaz çelik |
6900417 |
|

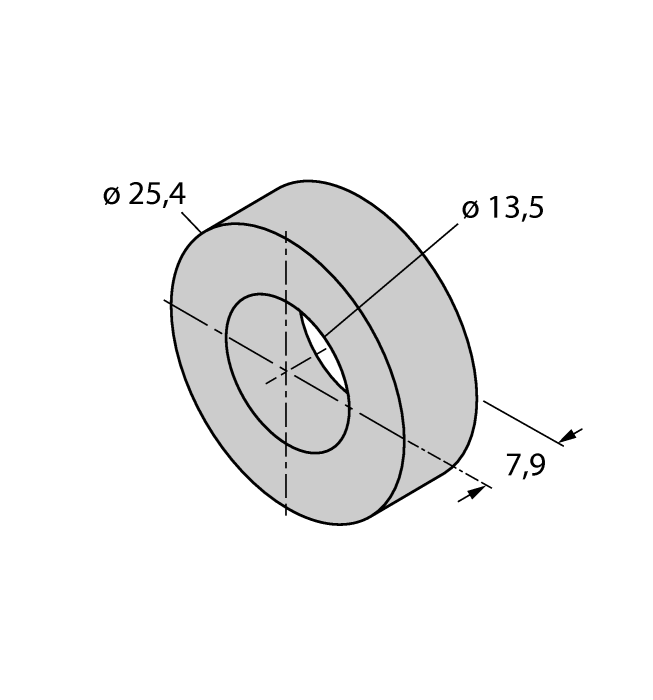

STS-R10
Konumlandırma elemanının hidrolik piston çubuğundan ayrılması için ferromanyetik olmayan malzemeden yapılmış standart ara parça |
6900411 |
|

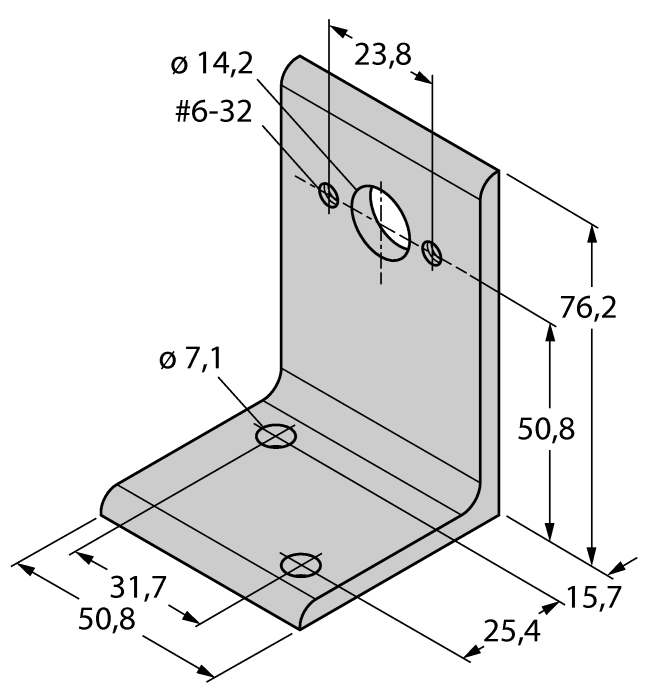

MB-R10
Sensör başlığı ve çubuğu için montaj braketi, harici montaj için |
6900419 |
|

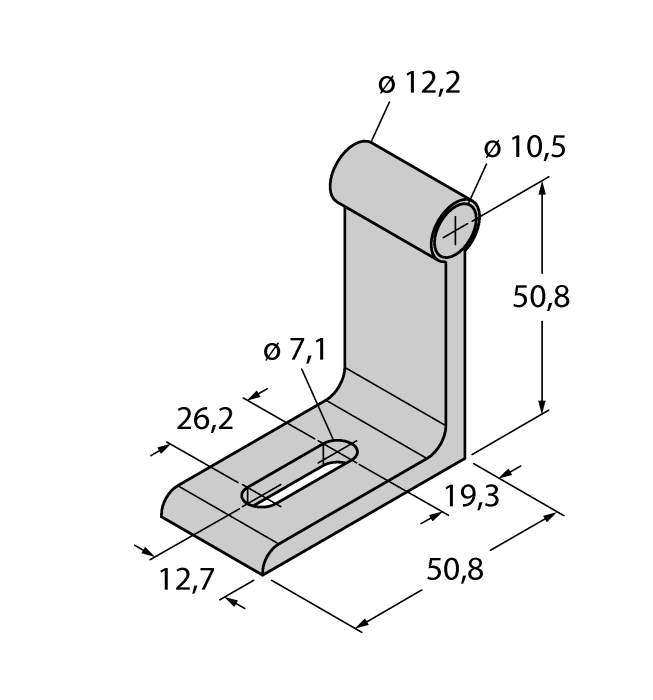

RB-R10
Çubuk montaj braketi, harici montaj için |
6900420 |
|
MMB-R10
Konumlandırma elemanı için montaj braketi, harici montaj için |
6900004 |
|
RP-Q21
Ölçüm aralığını ayarlamak için öğretme adaptörü |
6900005 |
