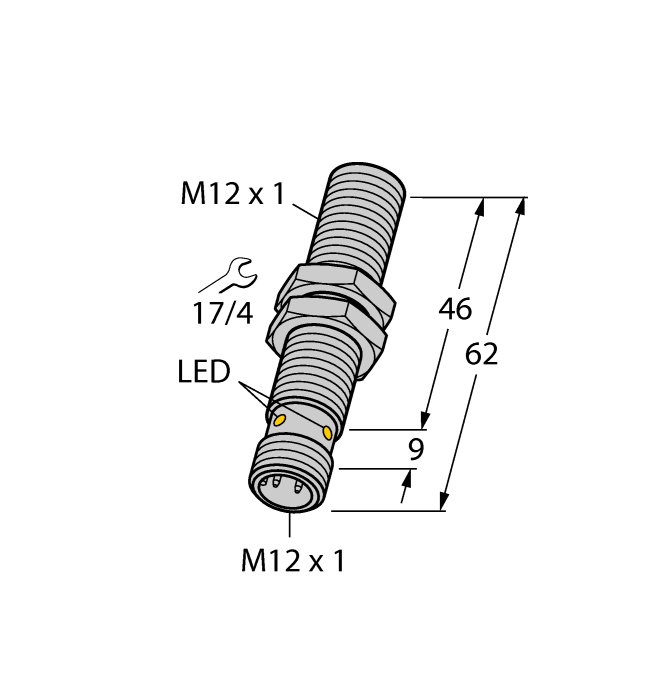

Ürün BIM-M12E-Y1X-H1141
Manyetik alan sensörü
mıknatıs endüktif yakınlık sensörü
Ident-No.: 1074003- Vidalı varil, M12 x 1
- Krom kaplama pirinç
- DMR31-15-5 mıknatıslı nominal çalışma uzaklığı 90 mm
- DC 2 telli, nom. 8,2 VDC
- EN 60947-5-6'ya (NAMUR) uygun çıkış
- M12 × 1 konektör
- ATEX kategori II 1 G, Ex bölgesi 0
- ATEX kategori II 1 D, Ex bölgesi 20
- IEC 61508 uyarınca SIL 2 (Düşük Talep Modu), HFT0'da ISO 13849-1 uyarınca PL c
- IEC 61508 uyarınca SIL 3 (Tam Talep Modu), HFT1 ilave yapılandırmalı ISO 13849-1 uyarınca PL e
Genel veriler
| EAN | 4047101064810 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- Manyetik endüktif yakınlık anahtarı |
| Gümrük tarife numarası | 85365019000 |
| Menşei ülke | PL |
| Ağırlık | 44 g |
Teknik Veriler
| Tasarım | Dişli silindirik |
| Yapı boyutu | M12 x 1 |
| Nominal anahtarlama mesafesi | 90 mm |
| Çalışma gerilimi | Nom. 8.2 VDC |
| Çıkış işlevi | NAMUR |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Metal, CuZn, Krom kaplama |
| Ortam sıcaklığı | -25…+70 °C |
| IP Derecesi | IP67 |
| Onaylar | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
| Özel özellikler | Manyetik endüktif |
Montaj aksesuarları
|

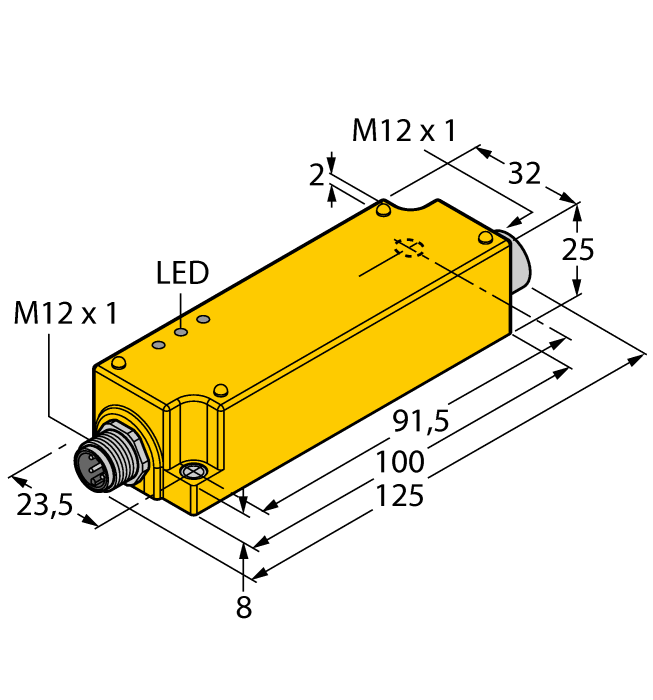

IMC-DI-22EX-PNO/24VDC
2-channel isolating switching amplifier with M12x1 males, for peripheral use, IP67, zones 2/22, input circuits II(1) Ex ia, PNP transistor output NO |
7560003 |
|
DMR20-10-4
Tahrik mıknatısı; Ø 20 mm (Ø 4 mm), h: 10 mm; BIM‐(E)M12 manyetik alan sensörlerinde erişilebilen anahtarlama mesafesi 59 mm veya BIM-EG08 manyetik alan sensörlerinde 50 mm; Q25L lineer konum sensörleri için: sensör ve mıknatıs arasındaki önerilen mesafe: 3…4 mm |
6900214 |
|

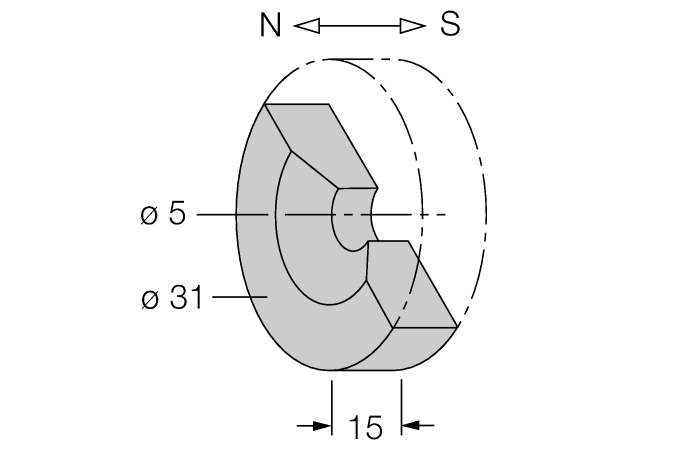

DMR31-15-5
Tahrik mıknatısı, Ø 31 mm (Ø 5 mm), h: 15 mm; BIM‐(E)M12 manyetik alan sensörlerinde erişilebilen anahtarlama mesafesi 90 mm veya BIM-EG08 manyetik alan sensörlerinde 78 mm; Q25L lineer konum sensörleri için: sensör ve mıknatıs arasındaki önerilen mesafe: 3…5 mm |
6900215 |
|

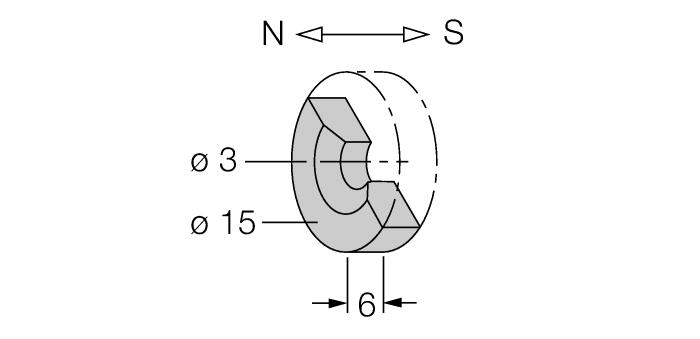

DMR15-6-3
Tahrik mıknatısı, Ø 15 mm (Ø 3 mm), h: 6 mm; BIM‐(E)M12 manyetik alan sensörlerinde erişilebilen anahtarlama mesafesi 36 mm veya BIM-EG08 manyetik alan sensörlerinde 32 mm; Q25L lineer konum sensörleri için: sensör ve mıknatıs arasındaki önerilen mesafe: 3…4 mm |
6900216 |
|
DM-Q12
Aktüatör; dikdörtgen, plastik, BIM‐(E)M12 manyetik alan sensörlerinde erişilebilen anahtarlama mesafesi 58 mm veya BIM-EG08 manyetik alan sensörlerinde 49 mm; Q25L lineer konum sensörleri için: sensör ve mıknatıs arasındaki önerilen mesafe: 3…5 mm |
6900367 |
|
BSS-12
Dişsiz ve dişli silindirik sensörler için montaj braketi; malzeme: Polipropilen |
6901321 |
|
MW12
Dişli silindirik sensörler için montaj braketi; malzeme: Paslanmaz çelik A2 1.4301 (AISI 304) |
6945003 |
İşlev aksesuarları
|

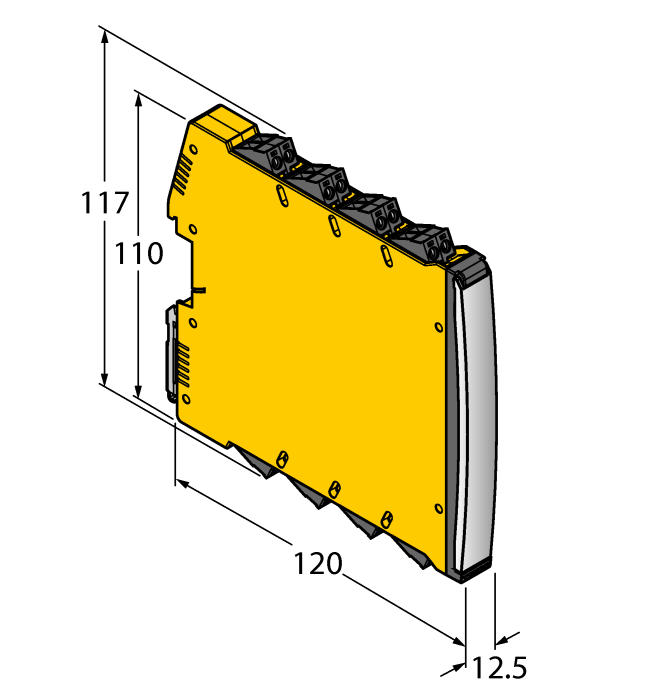

IMX12-DI01-2S-2T-0/24VDC
İzolasyon anahtarlama amplifikatörü, 2 kanallı; IEC 61508 uyarınca SIL2; Pat. korumalı sürüm; 2 transistör çıkışı; Namur giriş sinyali; devre kopması ve kısa devre durumlarının AÇ/KAPAT anahtarlanabilir izlenmesi; NO/NC modları arasında geçiş; sinyal ikiye katlama; sökülebilir vida terminalleri; 12,5 mm genişlik; 24 VDC güç kaynağı |
7580020 |
