Ürün BIM-AKT-Y1X/S235
Manyetik alan sensörü
mıknatıs endüktif yakınlık sensörü
Ident-No.: 1055002- Dikdörtgen, 15 mm yükseklik
- Eş merkezli aktif yüzey
- Plastik, PA12‐GF30
- Artırılmış hassasiyet
- DC 2 telli, nom. 8,2 VDC
- EN 60947-5-6'ya (NAMUR) uygun çıkış
- Kablo bağlantısı
- ATEX kategori II 2 G, Ex Bölgesi 1
- ATEX kategori II 1 D, Ex Bölgesi 20
- IEC 61508 uyarınca SIL 2 (Düşük Talep Modu), HFT0'da ISO 13849-1 uyarınca PL c
- IEC 61508 uyarınca SIL 3 (Tam Talep Modu), HFT1 ilave yapılandırmalı ISO 13849-1 uyarınca PL e
Genel veriler
| EAN | 4047101064049 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- Manyetik endüktif yakınlık anahtarı |
| Gümrük tarife numarası | 85365019000 |
| Menşei ülke | PL |
| Ağırlık | 107 g |
Teknik Veriler
| Tasarım | Dikdörtgen |

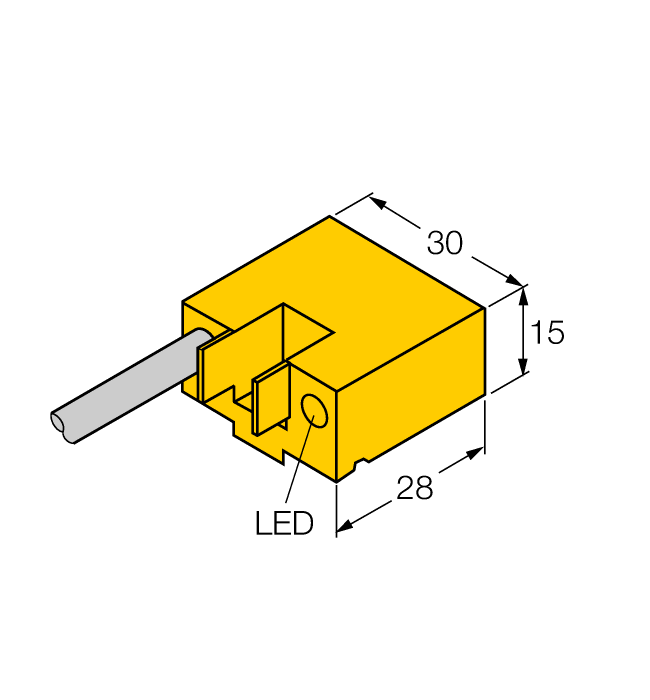

| Yapı boyutu | 28 x 30 x 15 mm, AKT |
| Silindirik tasarım | Profile cylinder |
| Çalışma gerilimi | Nom. 8.2 VDC |
| Çıkış işlevi | NAMUR |
| Elektriksel bağlantı | Kablolar |
| Kablo uzunluğu | 2.0 m |
| Gövde malzemesi | Plastik, PA12-GF30 |
| Ortam sıcaklığı | -25…+70 °C |
| Onaylar | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Montaj aksesuarları
|
KLA1
Manyetik alan sensörlerini rot kolu silindirler üzerine monte etmek için montaj braketi; 32…50 mm silindir çapı, malzeme: Anotlanmış alüminyum |
69700 |
|
KLA2
Manyetik alan sensörlerini rot kolu silindirler üzerine monte etmek için montaj braketi; 40…125 mm silindir çapı; malzeme: Alüminyum |
69701 |
İşlev aksesuarları
|
IMX12-DI01-2S-2T-0/24VDC
İzolasyon anahtarlama amplifikatörü, 2 kanallı; IEC 61508 uyarınca SIL2; Pat. korumalı sürüm; 2 transistör çıkışı; Namur giriş sinyali; devre kopması ve kısa devre durumlarının AÇ/KAPAT anahtarlanabilir izlenmesi; NO/NC modları arasında geçiş; sinyal ikiye katlama; sökülebilir vida terminalleri; 12,5 mm genişlik; 24 VDC güç kaynağı |
7580020 |
