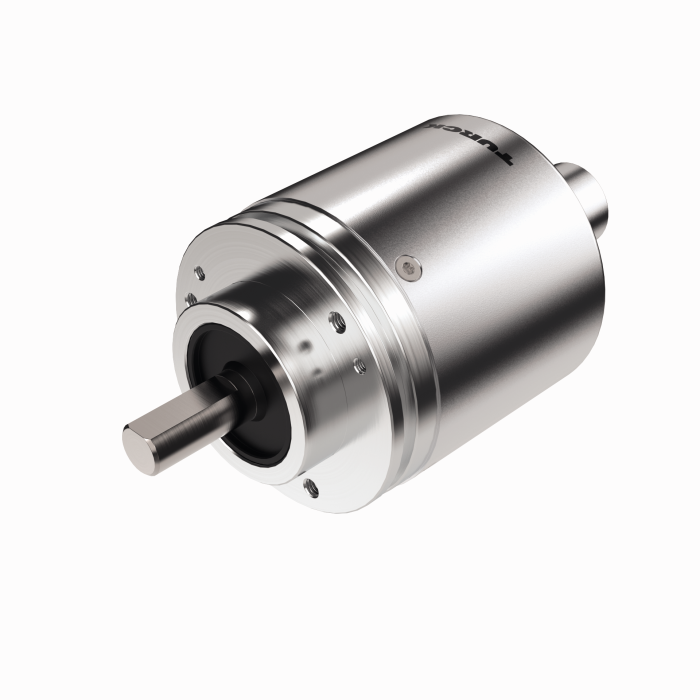

Ürün RES-107S10C-9E19B-B3M12
Tam döner enkoder - tek dönüşlü
Endüstriyel Ürün Grubu

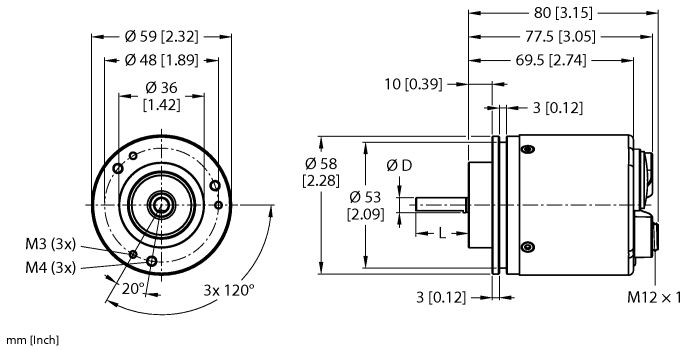

Ident-No.: 100046564- Kenetleme flanşı, Ø 58 mm
- Masif şaft, Ø 10 mm × 20 mm
- Optik ölçüm ilkesi
- Şaft malzemesi: Paslanmaz çelik
- Gövde tarafında koruma sınıfı IP67
- -40…+80°C
- Maks. 6000 dev/dak
- 10…30 VDC
- PROFINET IO, RT ve IRT 250 µs değerine kadar
- Kodlayıcı profili sürüm 4.2
- Ortam Fazlalığı Protokolü (MRP)
- Bağlantı Katmanı Keşif Protokolü (LLDP)
- Basit Ağ Yönetimi Protokolü (SNMP)
- Hızlı Başlatma (FSU)
- M12 × 3 konektör, 4 pimli
- Tek dönüş çözünürlüğü, 19 bit'e kadar ölçeklenebilir, varsayılan 13 bit
Genel veriler
| EAN | 4047101629491 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Enkoder, mutlak |
| Gümrük tarife numarası | 90314990000 |
| Menşei ülke | DE |
| Ağırlık | 430 g |
Teknik Veriler
| Enkoder hattı | Industrial-Line |
| Teknoloji | fotoelektrik |
| Çıkış tipi | Mutlak tek dönüşlü |
| Şaft tipi | Masif şaft |
| Şaft çapı D (mm) | 10 |
| Flanş çapı | Ø 58 mm |
| Flanş tipi | Kelepçeleme flanşı |
| Ölçüm aralığı | 0…360° |
| Çalışma gerilimi | 10…30 VDC |
| İletişim protokolü | PROFINET |
| Elektriksel bağlantı | Konektörler, 3 x M12 |
| Gövde malzemesi | Alüminyum |
| Ortam sıcaklığı | -40…+80 °C |
| Koruma sınıfı şaft | IP67 |
| IP Derecesi | IP67 |
Montaj aksesuarları
|
RA-BC-20-06-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048783 |
|
RA-BC-E-20-06-10
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048788 |
|
RA-SDC-30-10-10
Kilit rondelası kaplini Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
Kilit rondelası kaplini Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|
RA-HC-25-10-10
Alüminyum sarmal kaplin Ø 25 mm; d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
Alüminyum sarmal kaplin Ø 25 mm; d1 = 10 mm, d2 = 12 mm |
100048797 |
Bağlantı aksesuarları
|
RSSD-RSSD-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M12 erkek konektör, D kodlu, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635150 |
|

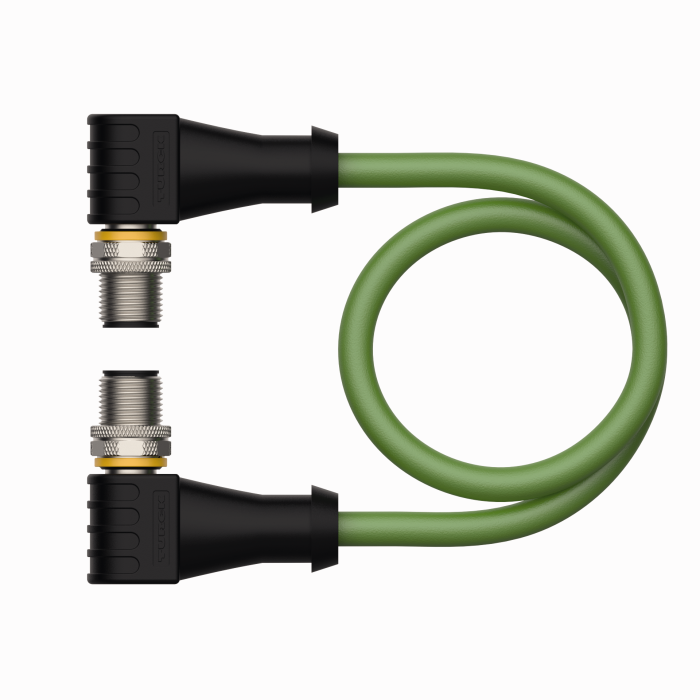

WSSD-WSSD-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, açılı olarak M12 erkek konektöre, D kodlu, açılı, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635188 |
|
RSSD-RJ45S-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635538 |
|
RKC4.4T-2/TXL
Bağlantı kablosu, M12 dişi konektör, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625503 |
|
WKC4.4T-2/TXL
Bağlantı kablosu, M12 dişi konektör, açılı, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625515 |
