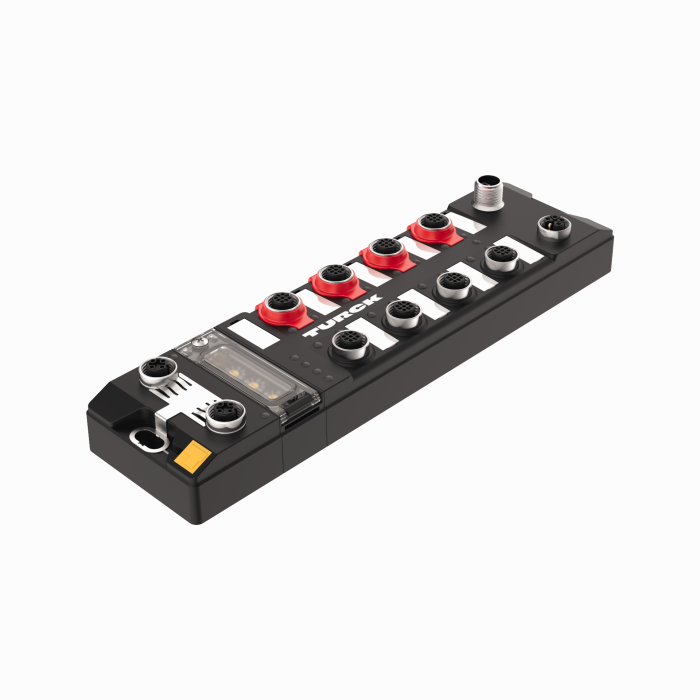

Ürün TBIP-LL-FDIO1-2IOL
Kompakt ve güvenli ethernet G/Ç modülü
Güvenli dijital girişler ve çıkışlar, standart evrensel dijital kanallar, IO-Link master bağlantı noktaları
M12 L kodlu gerilim konektörü
Ident-No.: 100027260- EtherNet/IP cihazı
- Entegre Ethernet anahtarı
- 10 Mb/sn / 100 Mb/sn destekli
- 2 × M12, 4 pimli, D kodlu, Ethernet fieldbus bağlantısı
- Kuvvetlendirilmiş cam elyaf gövde
- Darbeye ve titreşime karşı test edilmiştir
- Tamamen yerleşik modül elektronikleri
- Koruma sınıfları IP65, IP67, IP69K
- M12, 5 pimli, güç kaynağı için L kodlu erkek konektör
- ATEX bölge 2/22
- CCC-Ex
- İki güvenli dijital SIL3 girişi
- FDI veya FDO (PP, PM) olarak iki güvenli dijital SIL3 kanalı
- Dört güvenli dijital SIL3 FDI kanalı
- 2 IO-Link Master V1.1 slots
Genel veriler
| EAN | 4047101538762 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Dijital I/O modülü (çevresel) |
| Gümrük tarife numarası | 85176200000 |
| Menşei ülke | DE |
| Ağırlık | 595 g |
Teknik Veriler
| Ağ protokolü | EtherNet/IP aracılığıyla CIP güvenliği |
| Signal type | Güvenilir girişler, Güvenilir girişler ve çıkışlar, Dijital giriş/çıkış, IO-Link |
| Bağlantı teknolojisi sinyali | M12 |
| Cihaz tipi | I/O modülleri, kompakt İstasyon |
| Fieldbus iletim hızı | 10/100 Mbps |
| Fieldbus bağlantı teknolojisi | 2 × M12, 4 pimli, D kodlu |
| Ortam sıcaklığı | -40…+70 °C |
| IP Derecesi | IP65/IP67/IP69K |
| Onaylar | ATEX Bölge 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 513 KB |
| English | 512 KB |
| French | 513 KB |
| Spanish | 500 KB |
| Czech | 514 KB |
| Dutch | 513 KB |
| Romanian | 513 KB |
| Russian | 403 KB |
| Polish | 516 KB |
| Chinese | 598 KB |
| Turkish | 514 KB |
Ürün Broşürü
Üretici Beyanı
Üretici beyanı
EPLAN Electric P8
Genel Katalog
Hızlı başlangıç kılavuzu
| Hızlı başlangıç kılavuzu TBIP-Lx-FDIO1-2IOL | 1903 KB |
| Ex bölge 2 ve 22'de kullanıma ilişkin bilgiler | 421 KB |
Kılavuz
| TBIP Kullanıcı Kılavuzu | 7974 KB |
| Rockwell güvenlik PLC'lerinde TBIP'ye Başlarken | 2633 KB |
| Kurulum ve lisanslama | 914 KB |
| TBIP güvenlik kılavuzu | 2579 KB |
Onaylar
Yapılandırma Dosyası
Yapılandırma yazılımı
Yazılım
Montaj aksesuarları
|
TB-SG-L
ATEX Bölge 2/22'de kullanım amacıyla TBEN-L ve TBIL-M bloğu G/Ç modülleri için koruyucu gövde |
100014865 |
Bağlantı aksesuarları — Güç kaynağı
|
RKP56PLB-2-RSP56PLB/TXG
Uzatma kablosu, M12 dişi konektör, düz, 4 pimli + FE, L kodlu; M12 erkek konektör, düz, 4 pimli + FE, L kodlu; kablo uzunluğu: 2 m, kılıf malzemesi: PVC, gri |
100003327 |
|
RKP56PLA-2-RSP56PLA/TXG
Uzatma kablosu, M12 dişi konektör, düz, 4 pimli + FE, L kodlu; M12 erkek konektör, düz, 4 pimli + FE, L kodlu; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, gri |
100038722 |
|
RKP56PLB-2/TXG
Bağlantı kablosu, M12 dişi konektör, düz, 5 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, gri |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|
RSP56PLB-2/TXG
Bağlantı kablosu, M12 erkek konektör, düz, 5 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, gri |
100018910 |
|
RSP56PLA-2/TXG | 100038699 |
Bağlantı aksesuarları — I/O
|
RKC4.5T-2-RSC4.5T/TXY
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, sarı; cULus onayı |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, sarı; cULus onayı |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 4 pimli, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 1 m, kılıf malzemesi: PUR, siyah |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 0,3 m, kılıf malzemesi: PVC, siyah |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2 portlu bağlantı sistemleri — kablolu Y ayırıcı, M12 erkek konektör, düz, 4 pimli — 2 × M12 dişi konektör, düz, 3 pimli, kablo uzunluğu: 1 m, kılıf malzemesi: PVC, siyah |
6628199 |
Bağlantı aksesuarları — Ağ
|
RSSD-RJ45S-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635538 |
|
RSSD-RSSD-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M12 erkek konektör, D kodlu, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635150 |
|
RSSD RSSD 441-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M12 erkek konektör, D kodlu, düz, kablo uzunluğu: 2 m, kılıf malzemesi: TPE, turkuaz |
U-02482 |
|
RSSD RJ45 441-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: TPE, turkuaz |
U-08880 |
