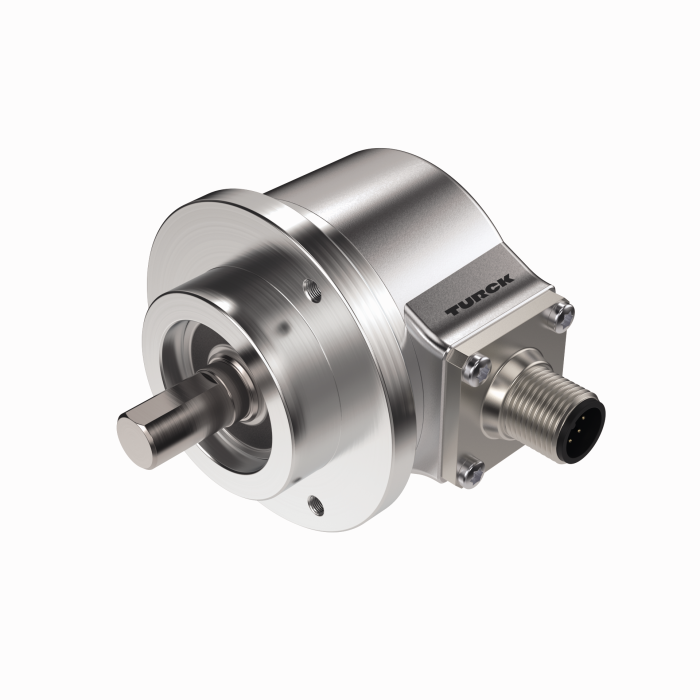

Ürün REI-E-113T10C-2B5000-H1181
Artan enkoder
Verimlilik Ürün Grubu

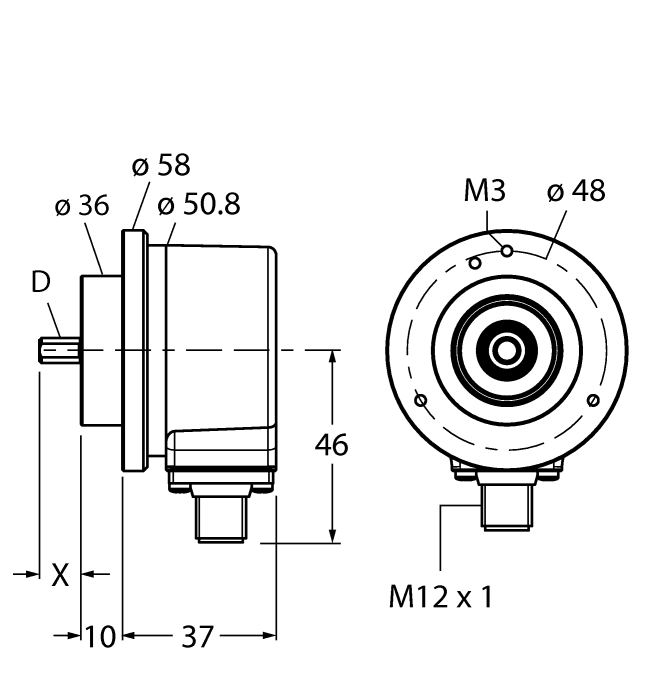

Ident-No.: 100011563- Kenetleme flanşı, Ø 58 mm
- Masif şaft, Ø 10 mm × 20 mm
- Optik ölçüm ilkesi
- Şaft malzemesi: Paslanmaz çelik
- Gövde ve şaft tarafında IP64 koruma sınıfı
- ‐20…+70°C
- Maks. 4500 dev/dak (sürekli çalışma 3000 dev/dak)
- 10…30 VDC
- İt-çek/ters çevirmeli HTL
- Darbe frekansı maks. 300 kHz
- M12 × 1 erkek, 8 pimli
- 5000 darbe/dev
Genel veriler
| EAN | 4047101546712 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- Enkoder, artımlı |
| Gümrük tarife numarası | 90314990000 |
| Menşei ülke | IN |
| Ağırlık | 382 g |
Teknik Veriler
| Enkoder hattı | Efficiency-Line |
| Teknoloji | fotoelektrik |
| Çıkış tipi | Artan |
| Şaft tipi | Masif şaft |
| Şaft çapı D (mm) | 10 |
| Flanş çapı | Ø 58 mm |
| Flanş tipi | Kelepçeleme flanşı |
| Çözünürlük, artımlı | 5000 ppr |
| Çalışma gerilimi | 10…30 VDC |
| Çıkış işlevi | İt Çek/HTL, mit Invertierung |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Kalıp döküm çinko |
| Ortam sıcaklığı | -20…+70 °C |
| Koruma sınıfı şaft | IP64 |
| IP Derecesi | IP64 |
Montaj aksesuarları
|
RA-BC-20-06-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
Alüminyum göbekli körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048783 |
|

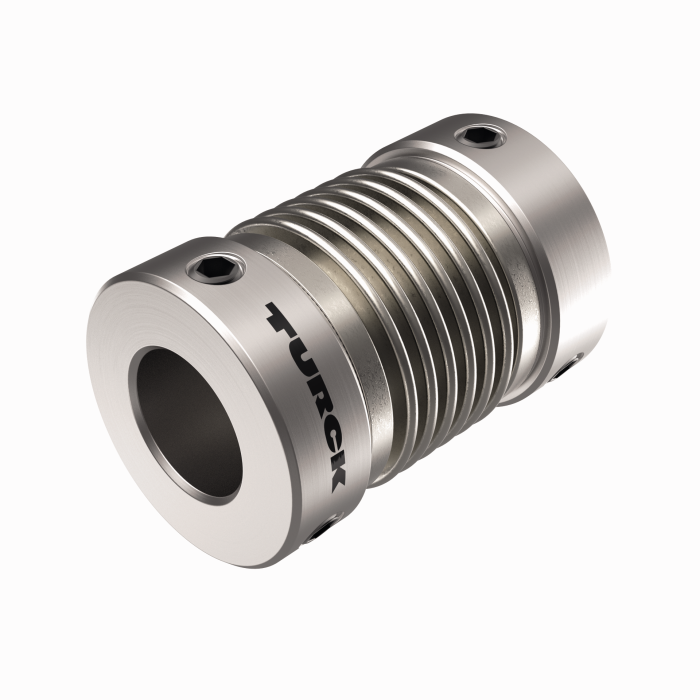

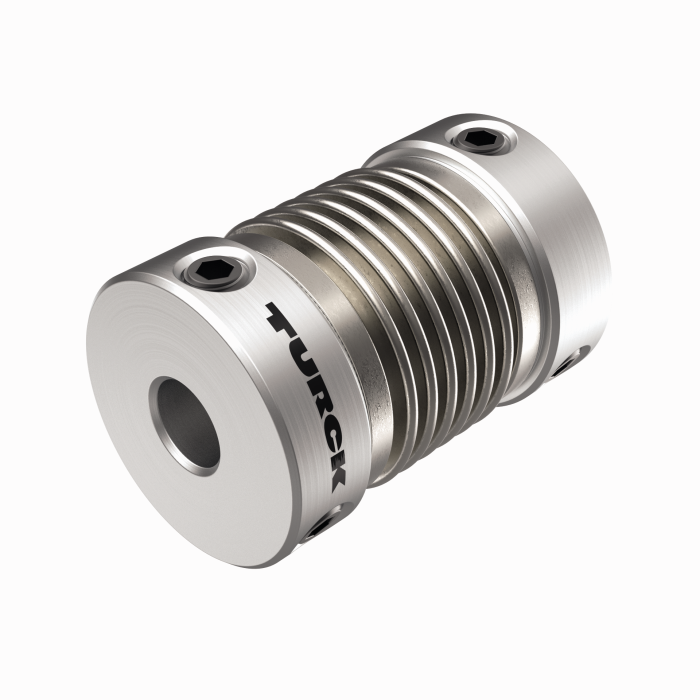

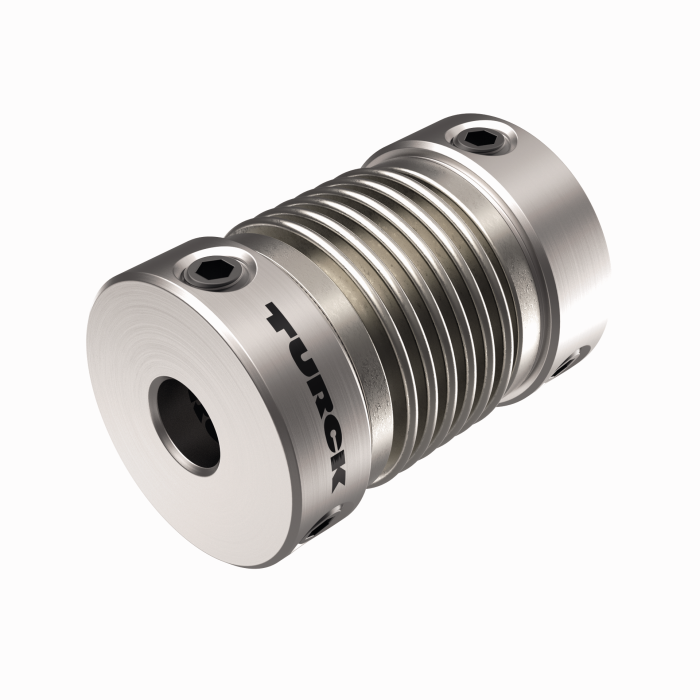

RA-BC-E-20-06-10
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048786 |
|

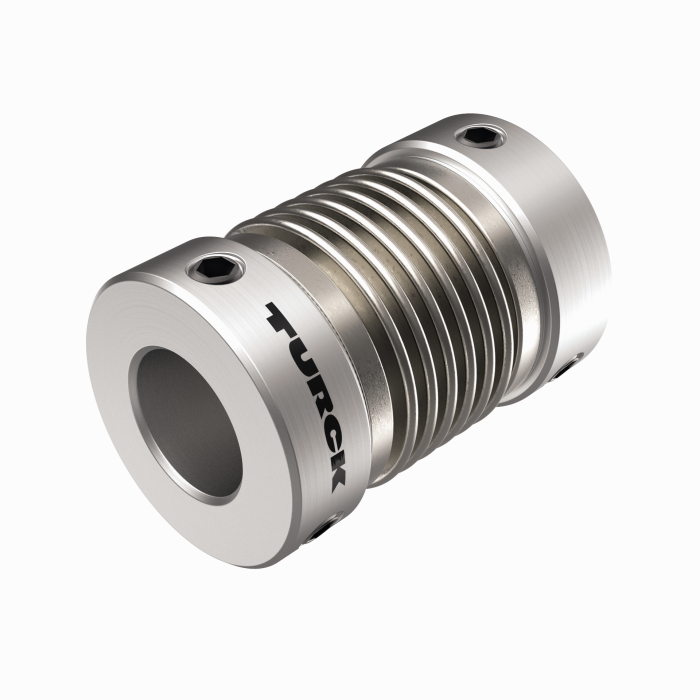

RA-BC-E-20-10-10
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|

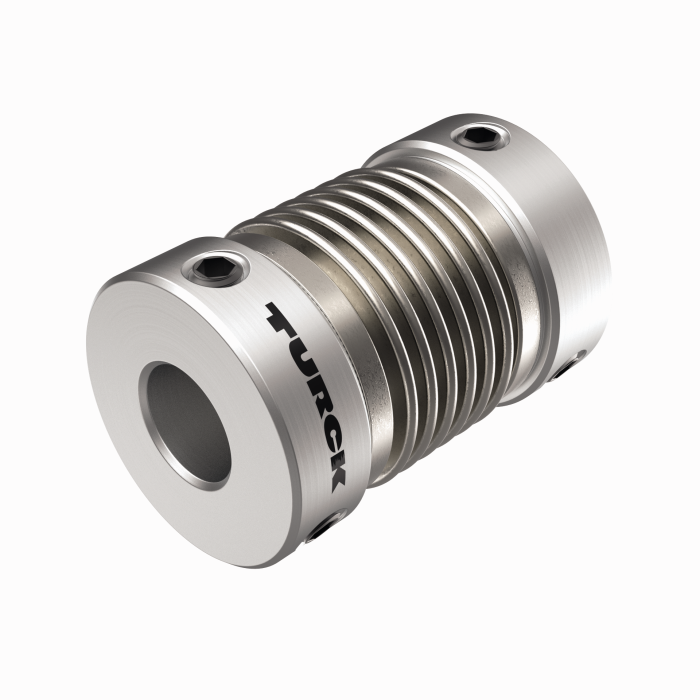

RA-BC-E-20-10-12
Paslanmaz çelik körük kaplini Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048788 |
|

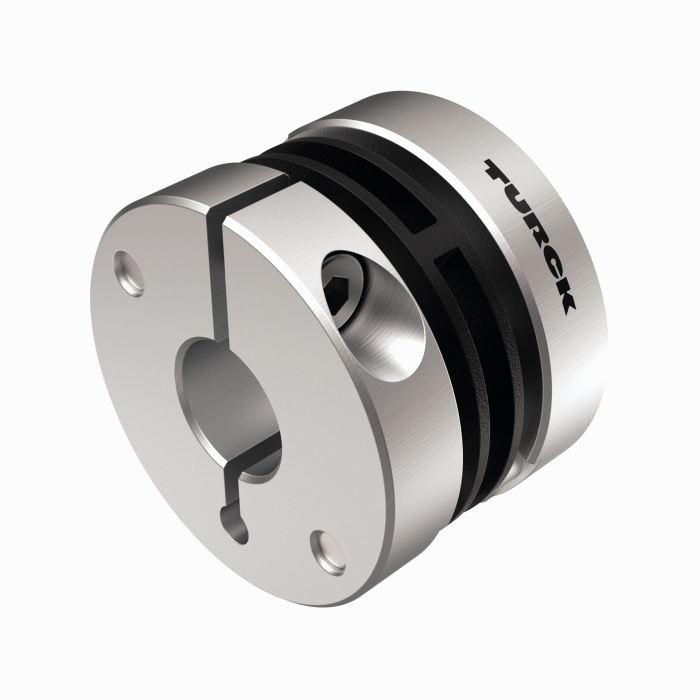

RA-SDC-30-10-10
Kilit rondelası kaplini Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
Kilit rondelası kaplini Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|

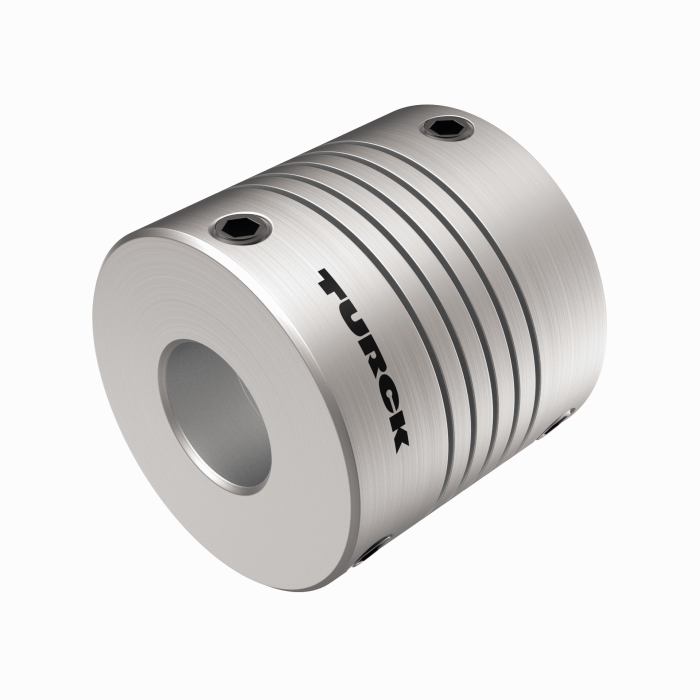

RA-HC-25-10-10
Alüminyum sarmal kaplin Ø 25 mm; d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
Alüminyum sarmal kaplin Ø 25 mm; d1 = 10 mm, d2 = 12 mm |
100048797 |
Bağlantı aksesuarları
|
RKC8T-2/TXL
Bağlantı kablosu, M12 dişi konektör, düz, 8 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625142 |
|
WKC8T-2/TXL
Bağlantı kablosu, M12 dişi konektör, açılı, 8 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625145 |
İşlev aksesuarları
|

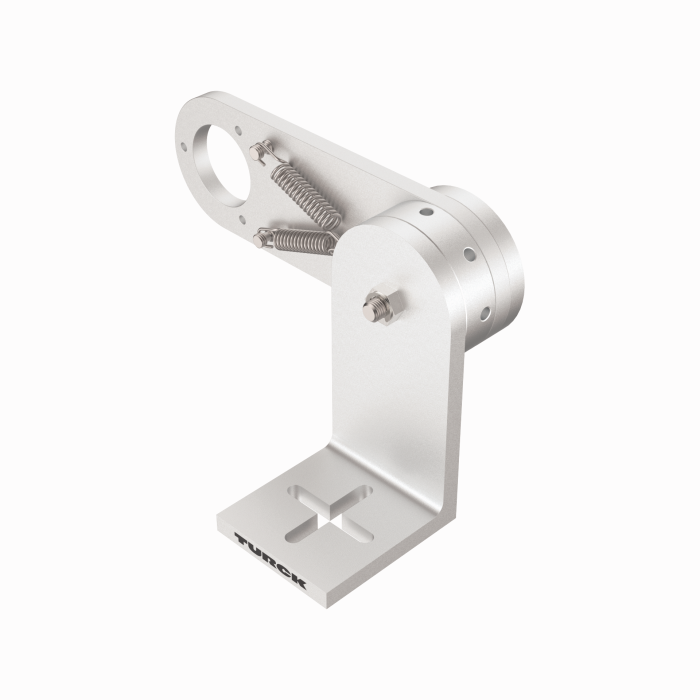

RA-SAB-15-36
58 mm flanşlı enkoderler için yay kolu; önerilen kontak basıncı 15 N; maksimum kontak basıncı 30 N |
100038251 |
|

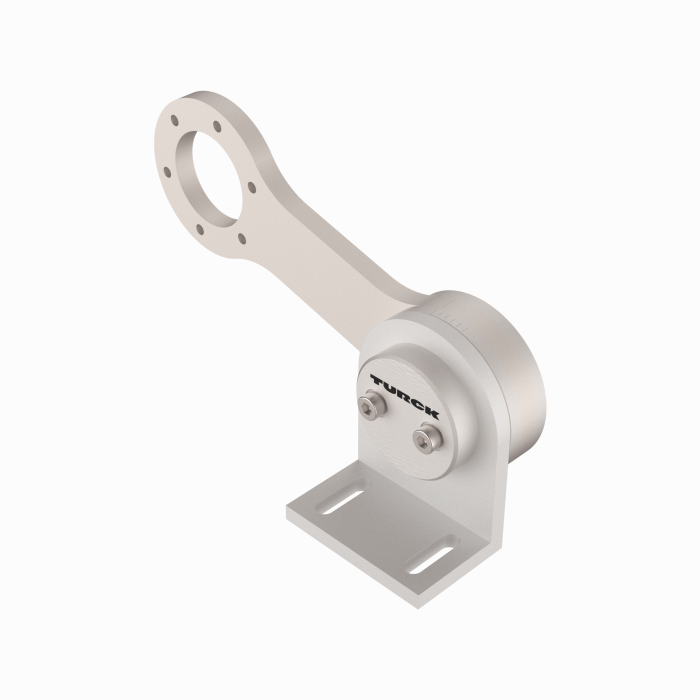

RA-SAB-30-36
58 mm flanşlı enkoderler için yay kolu; önerilen kontak basıncı 30 N; maksimum kontak basıncı 40 N |
100038294 |
|

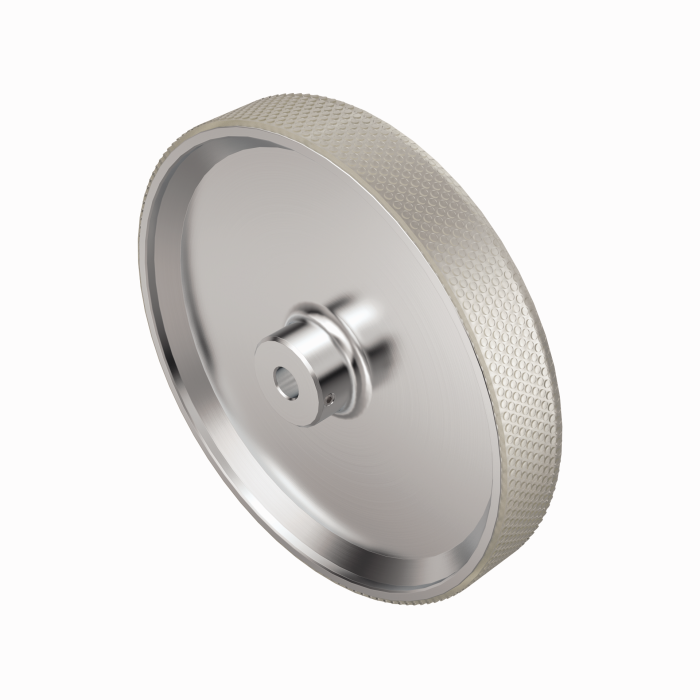

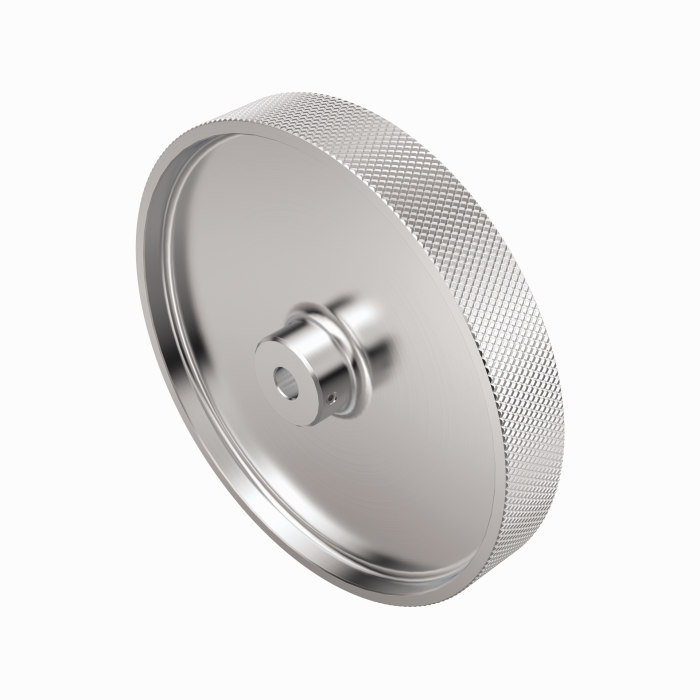

RA-MW-500-25-DK1-10
Enkoderler için alüminyum ölçüm tekeri (çapraz tırtıllı), çevre 0,5 m, genişlik 25 mm, D = 10 mm |
100038314 |
|

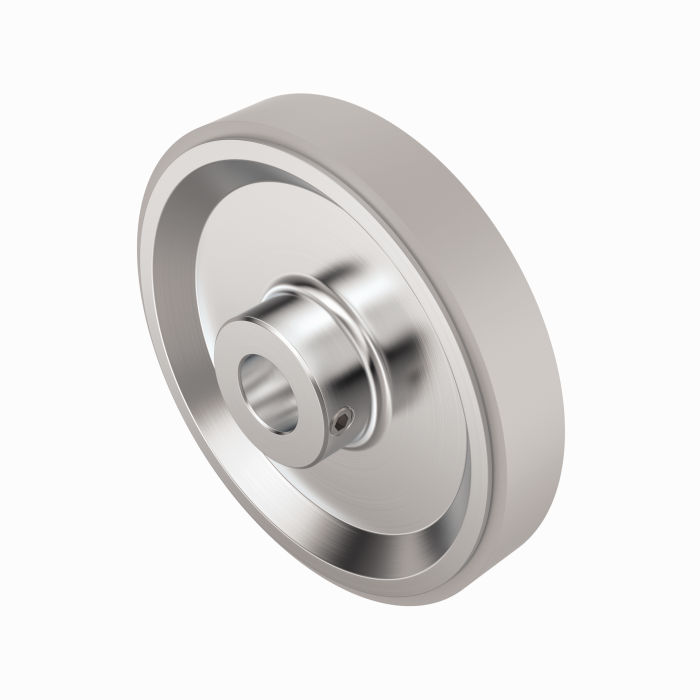

RA-MW-500-25-PS1-10
Enkoderler için alüminyum ölçüm tekeri (düz PU), çevre 0,5 m, genişlik 25 mm, D = 10 mm |
100038315 |
|
RA-MW-500-25-RT1-10
Enkoderler için alüminyum ölçüm tekeri (çivili PU), çevre 0,5 m, genişlik 25 mm, D = 10 mm |
100038316 |
|
RA-MW-500-25-PC1-10
Enkoderler için alüminyum ölçüm tekeri (yivli PU), çevre 0,5 m, genişlik 25 mm, D = 10 mm |
100038317 |
|

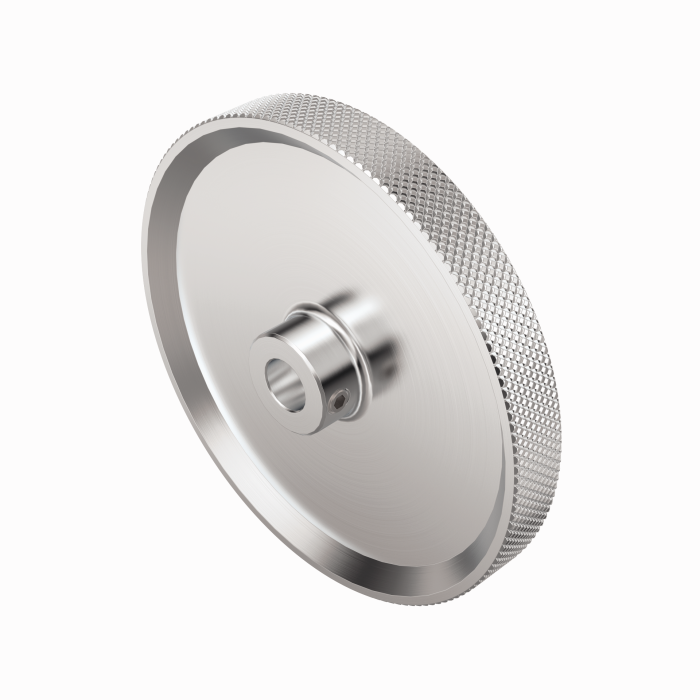

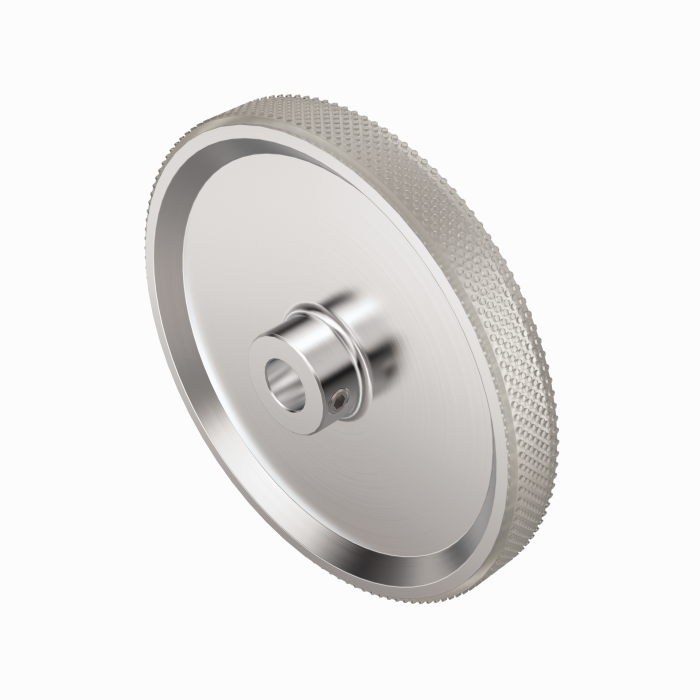

RA-MW-300-12-DK1-10
Enkoderler için alüminyum ölçüm tekeri (çapraz tırtıllı), çevre 0,3 m, genişlik 12 mm, D = 10 mm |
100038306 |
|
RA-MW-300-12-PS1-10
Enkoderler için alüminyum ölçüm tekeri (düz PU), çevre 0,3 m, genişlik 12 mm, D = 10 mm |
100038307 |
|
RA-MW-300-12-RT1-10
Enkoderler için alüminyum ölçüm tekeri (çivili PU), çevre 0,3 m, genişlik 12 mm, D = 10 mm |
100038308 |
|
RA-MW-300-12-PC1-10
Enkoderler için alüminyum ölçüm tekeri (yivli PU), çevre 0,3 m, genişlik 12 mm, D = 10 mm |
100038309 |
|

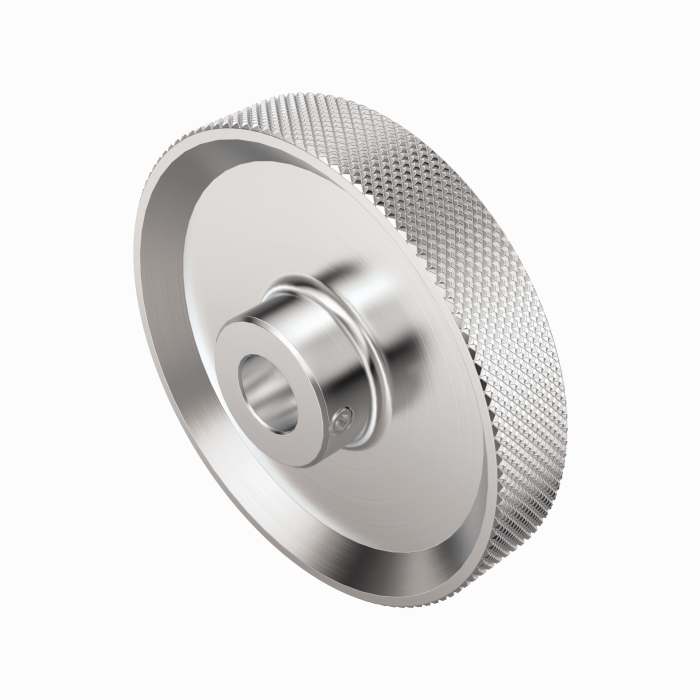

RA-MW-200-12-DK1-10
Enkoderler için alüminyum ölçüm tekeri (çapraz tırtıllı), çevre 0,2 m, genişlik 12 mm, D = 10 mm |
100038302 |
|
RA-MW-200-12-PS1-10
Enkoderler için alüminyum ölçüm tekeri (düz PU), çevre 0,2 m, genişlik 12 mm, D = 10 mm |
100038303 |
|
RA-MW-200-12-RT1-10
Enkoderler için alüminyum ölçüm tekeri (çivili PU), çevre 0,2 m, genişlik 12 mm, D = 10 mm |
100038304 |
|
RA-MW-200-12-PC1-10
Enkoderler için alüminyum ölçüm tekeri (yivli PU), çevre 0,2 m, genişlik 12 mm, D = 10 mm |
100038305 |
