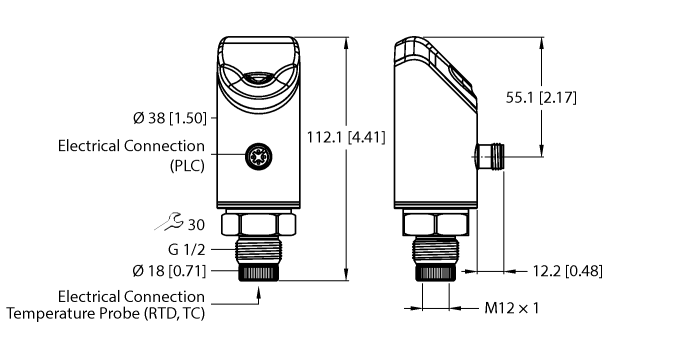

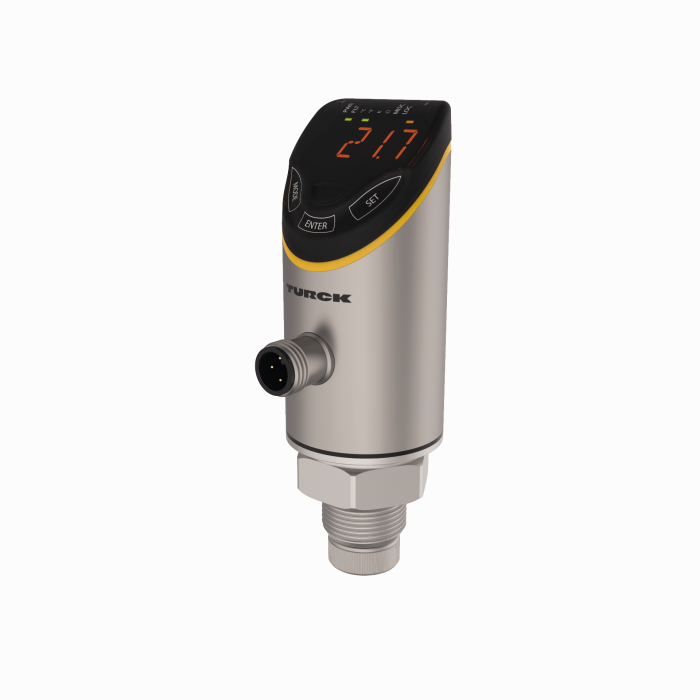

Ürün TS720-LI2UPN8-H1141
Sıcaklık Algılaması
Akım veya gerilim çıkışı ve PNP/NPN transistör kontak çıkışı ile
Ident-No.: 100003640- TP ürün serisi sensörleri bağlamak için işlemci birimi
- Otomatik prob algılama
- 4 basamaklı, 2-renkli (kırmızı/yeşil), 12 bölümlü ekran, 180° döndürülebilir
- Gövde üst bölümü 340° döndürülebilir
- Aşağıdaki sıcaklık sensörleriyle uyumludur:
- Direnç Sıcaklık Detektörü (RTD) — Pt100 (2, 3, 4 telli) — Pt1000 (2, 3, 4 telli)
- Termokupllar (TC) — tip K, B, E, J, N, R, S ve T
- 17…33 VDC
- NA/NK kontak, PNP/NPN çıkış, analog çıkış (akım/gerilim), IO-Link
- Çeşitli IO-Link eşleme profilleri seçilebilir
Genel veriler
| EAN | 4047101482966 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- Transdüser (sıcaklık) |
| Gümrük tarife numarası | 90251900900 |
| Menşei ülke | DE |
| Ağırlık | 293 g |
Teknik Veriler
| Detection type | medium contact |
| Tasarım | Ekranlı (harici prob) |
| Çalışma gerilimi | 17…33 VDC |
| Electrical output | Switching output, Akım çıkışı (3 telli), Gerilim çıkışı (3 telli), IO-Link |
| Gerilim çıkışı | 0…10 V |
| Akım çıkışı | 4…20 mA |
| İletişim protokolü | IO-Link |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Gövde malzemesi | Paslanmaz çelik/Plastik, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| Ortam sıcaklığı | -40…+80 °C |
| IP Derecesi | IP66/IP67/IP69K |
| Onaylar | CE, cULus |
Data Sheets
| German | 1884 KB |
| English | 1883 KB |
| French | 1886 KB |
| Spanish | 1485 KB |
| Czech | 1885 KB |
| Dutch | 1883 KB |
| Romanian | 1886 KB |
| Russian | 1893 KB |
| Polish | 1887 KB |
| Chinese | 1977 KB |
| Turkish | 1885 KB |
Ürüne Genel Bakış
| ”TS+ endüstriyel sıcaklık sensörleri” broşürü | 783 KB |
| Ürün portföyü ”sıvı ve gazlarda sıcaklık ölçümü” | 1313 KB |
Hızlı başlangıç kılavuzu
| Akıllı sensör profili olmayan model (üretim tarihi 2309'a kadar) | 1865 KB |
| Akıllı sensör profilli model (üretim tarihi 2310'dan itibaren) | 2449 KB |
IO-Link parametreleri
Kılavuz
| Akıllı sensör profili olmayan model (üretim tarihi 2309'a kadar) | 1478 KB |
| Akıllı sensör profilli model (üretim tarihi 2310'dan itibaren) | 1733 KB |
| IO-Link - Basit, istikrarlı, verimli | 1266 KB |
Onay/Beyan
Yapılandırma Dosyası
| Akıllı sensör profilli TS+ IODD (üretim tarihi 2310'dan itibaren) | 880 KB |
| Akıllı sensör profili olmayan TS+ IODD (üretim tarihi 2309'a kadar) | 873 KB |
Yapılandırma yazılımı
Montaj aksesuarları
|

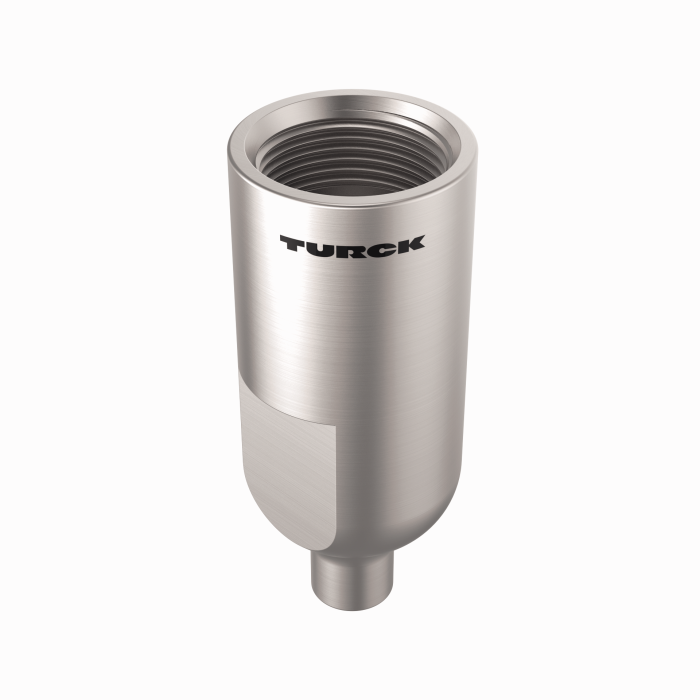

FAS-6-1.4404
TP206 standart sıcaklık sensörü için stabilizatör |
100018063 |
|

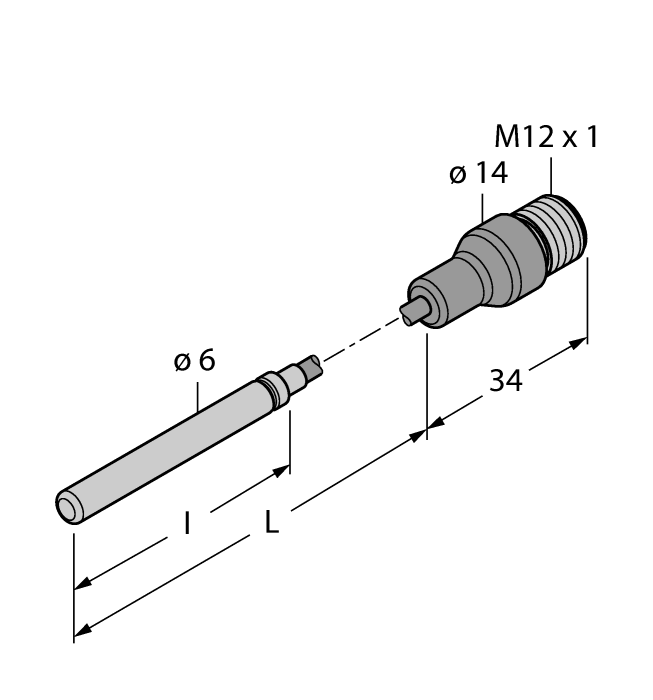

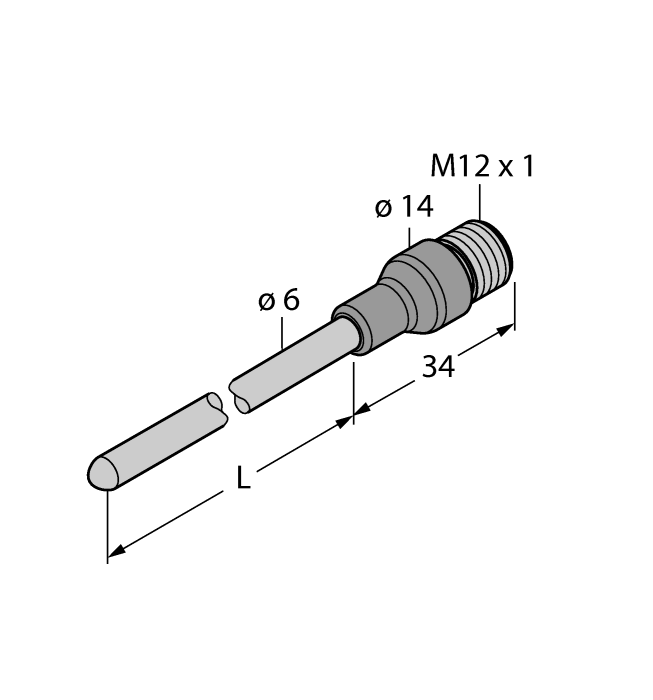

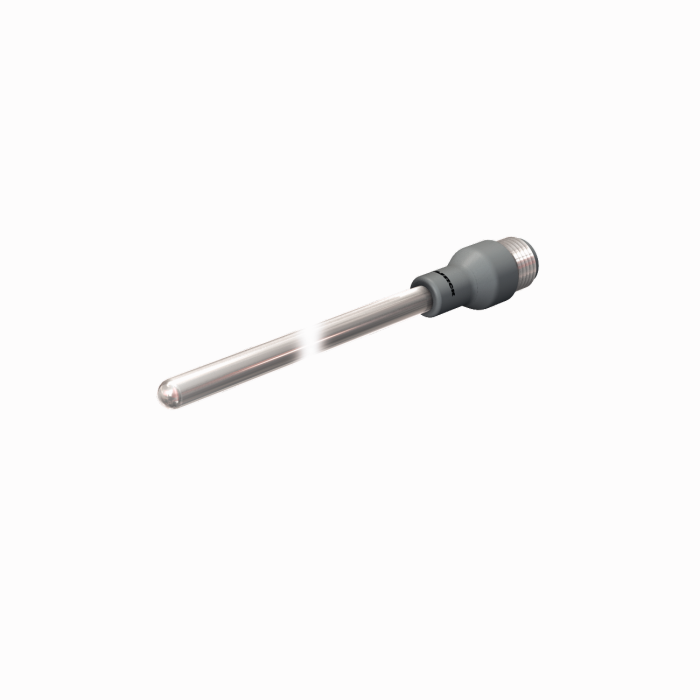

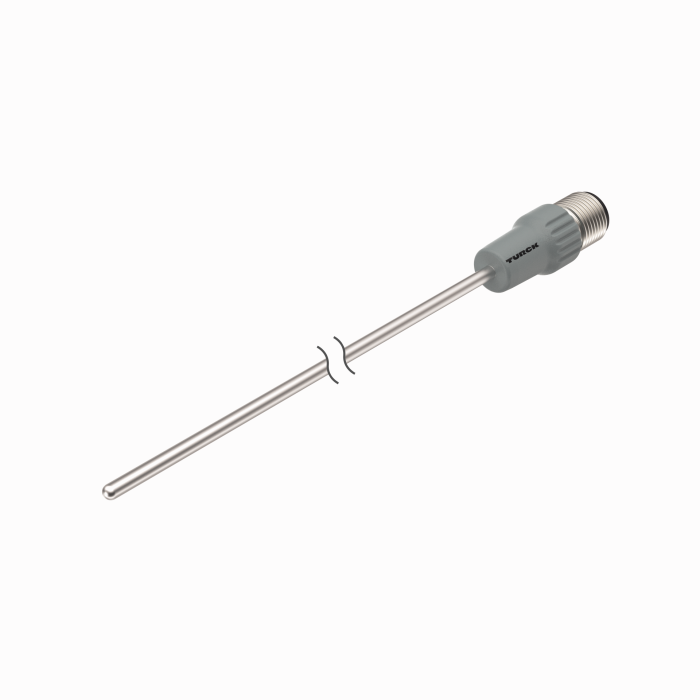

TP-206A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910475 |
|
TP-206A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910476 |
|
|
TP-206A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910477 |
|
|
TP-206A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910478 |
|

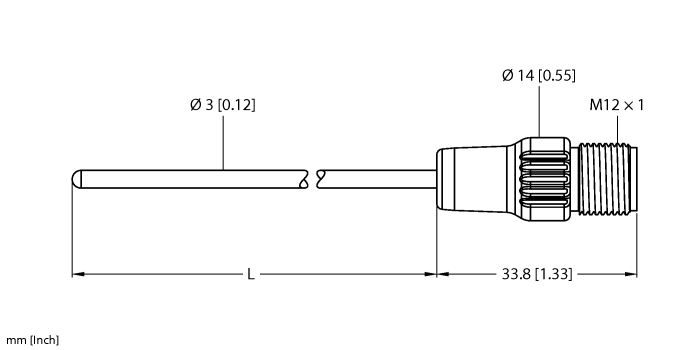

TP-203A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910402 |
|
|
TP-203A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910403 |
|
|
TP-203A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910482 |
|
|
TP-203A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910474 |
|

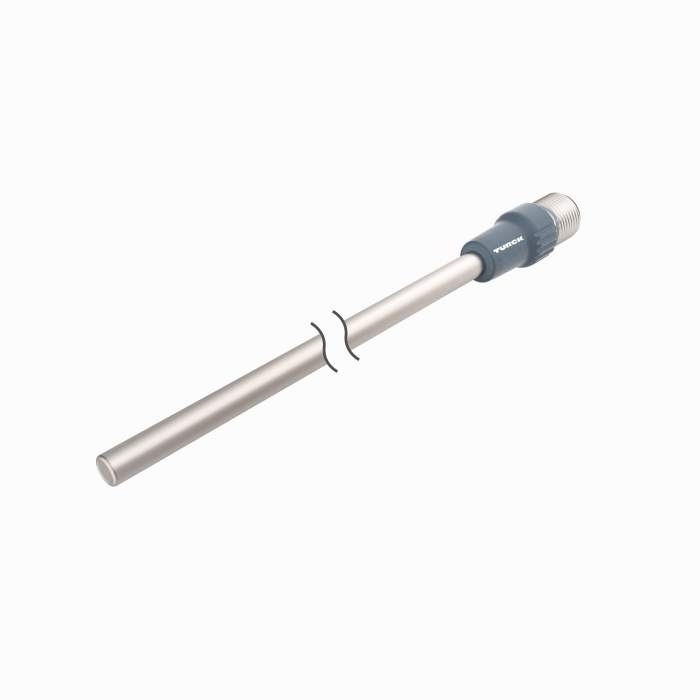

TP-306A-CF-H1141-L1000
temperature detector for liquid and gaseous media |
9910479 |
|
|
TP-306A-CF-H1141-L2000
temperature detector for liquid and gaseous media |
9910480 |
|
|
TP-306A-CF-H1141-L5000
temperature detector for liquid and gaseous media |
9910481 |
|

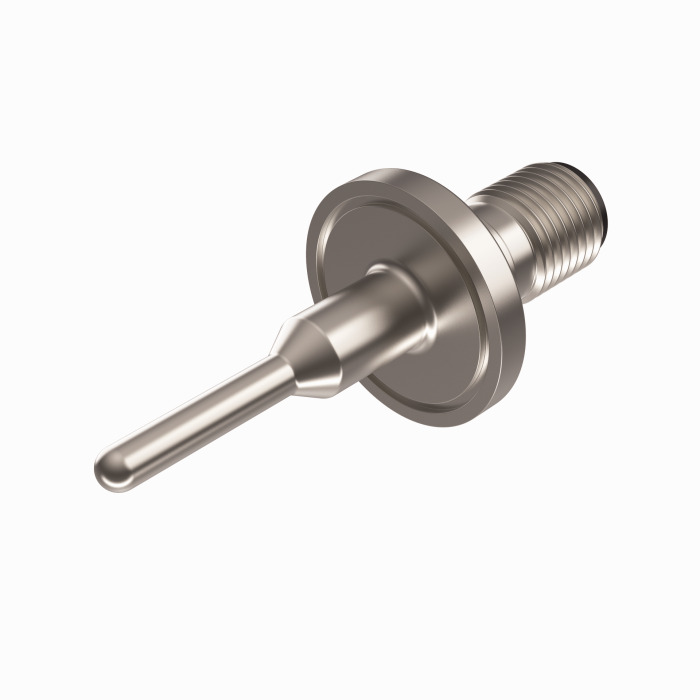

TP-504A-TRI3/4-H1141-L035
temperature detector for liquid and gaseous media |
9910429 |
|
|
TP-504A-TRI3/4-H1141-L100
temperature detector for liquid and gaseous media |
9910430 |
|

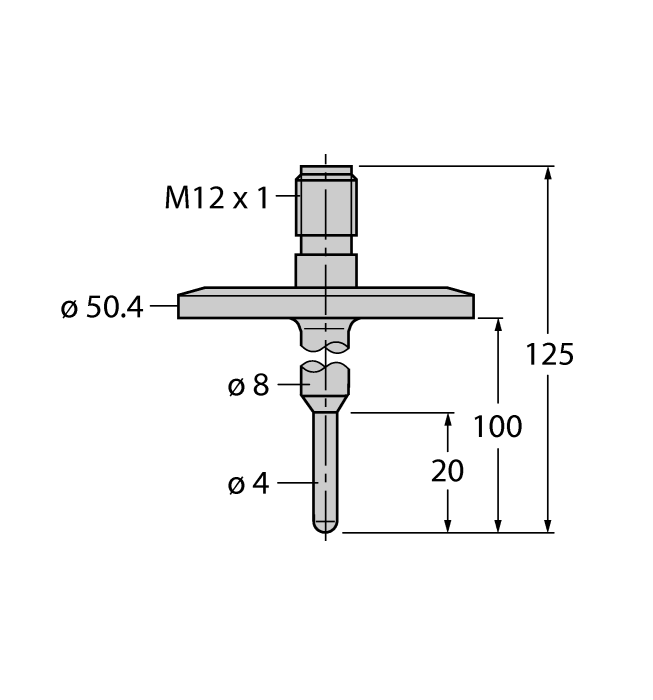

TP-504A-TRI1.5-H1141-L100
temperature detector for liquid and gaseous media |
9910860 |
|

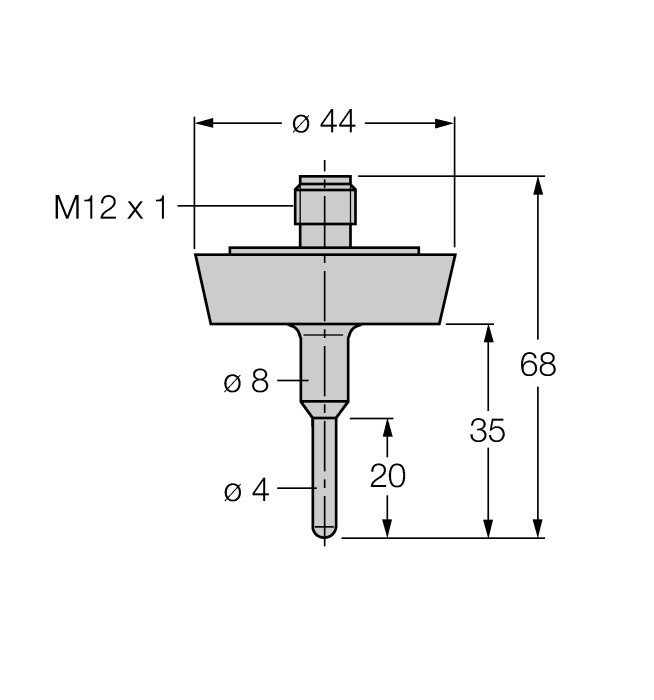

TP-504A-DN25K-H1141-L035
temperature detector for liquid and gaseous media |
9910431 |
|

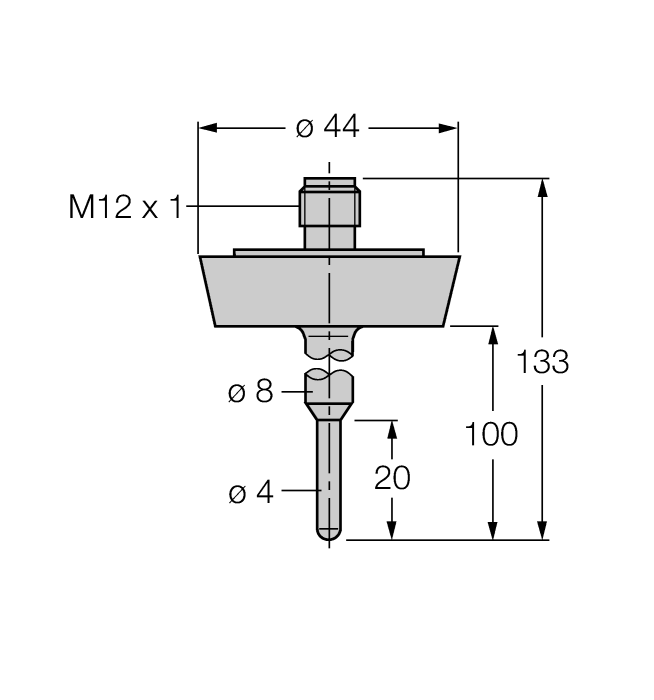

TP-504A-DN25K-H1141-L100
temperature detector for liquid and gaseous media |
9910432 |
|
TP-206KK1-CF-H1141-L100
temperature detector for liquid and gaseous media |
100017085 |
|
|
TP-206KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100017084 |
|
|
TP-206KK1-CF-H1141-L200
temperature detector for liquid and gaseous media |
100017083 |
|
|
TP-206KK1-CF-H1141-L500
temperature detector for liquid and gaseous media |
100017082 |
|

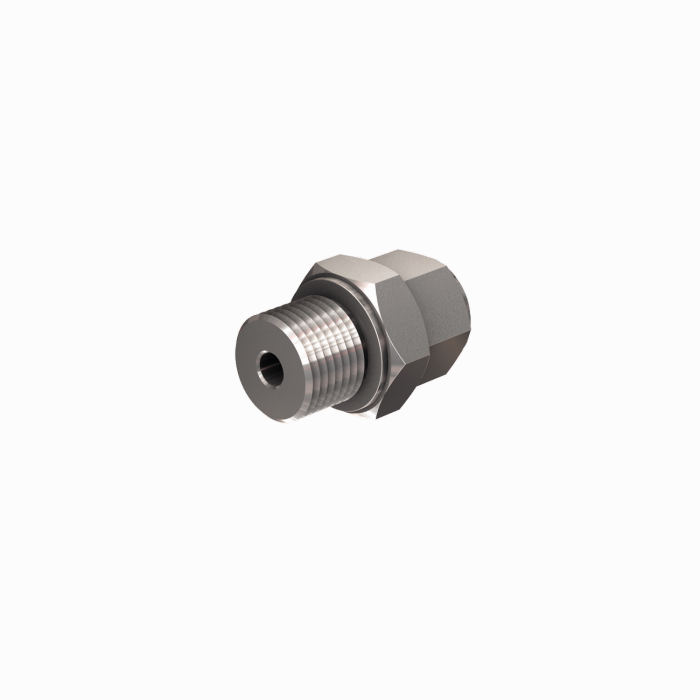

CF-M-3-G1/8-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 3 mm; işlem bağlantısı G1/8 inç erkek diş |
9910405 |
|

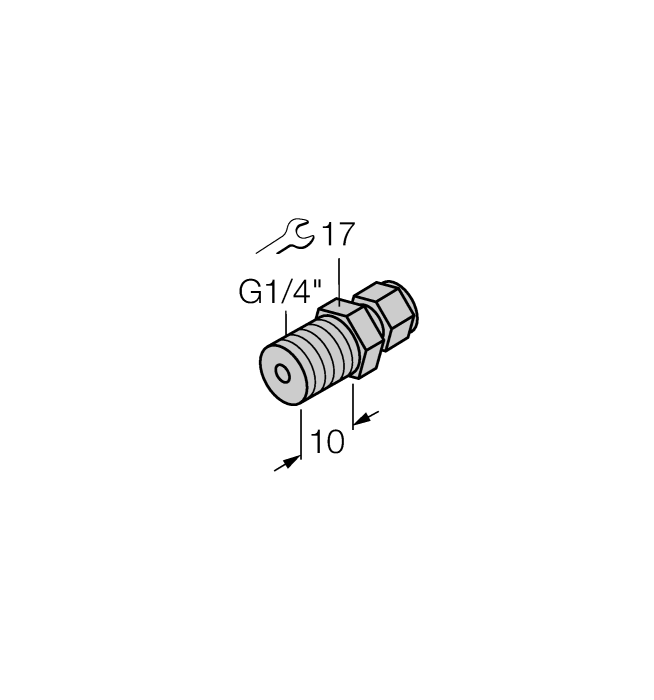

CF-M-3-G1/4-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 3 mm; işlem bağlantısı G1/4 inç erkek diş |
9910407 |
|
CF-M-3-N1/8-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 6 mm; işlem bağlantısı 1/8 inç NPT erkek diş |
9910406 |
|

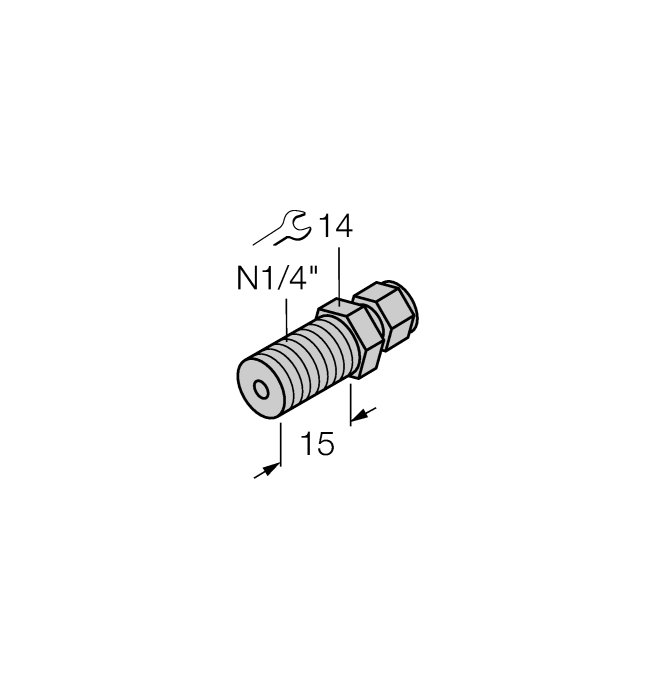

CF-M-3-N1/4-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 3 mm; işlem bağlantısı 1/4 inç NPT erkek diş |
9910408 |
|
CF-M-6-G1/4-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 6 mm; işlem bağlantısı G1/4 inç erkek diş |
9910483 |
|

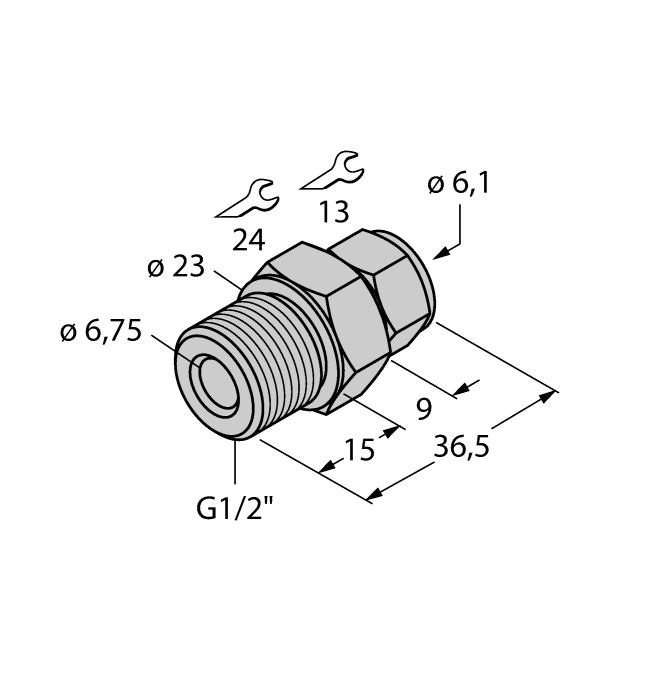

CF-M-6-G1/2-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 6 mm; işlem bağlantısı G1/2 inç erkek diş |
9910530 |
|
|
CF-M-6-N1/4-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 6 mm; işlem bağlantısı 1/4 inç NPT erkek diş |
9910484 |
|

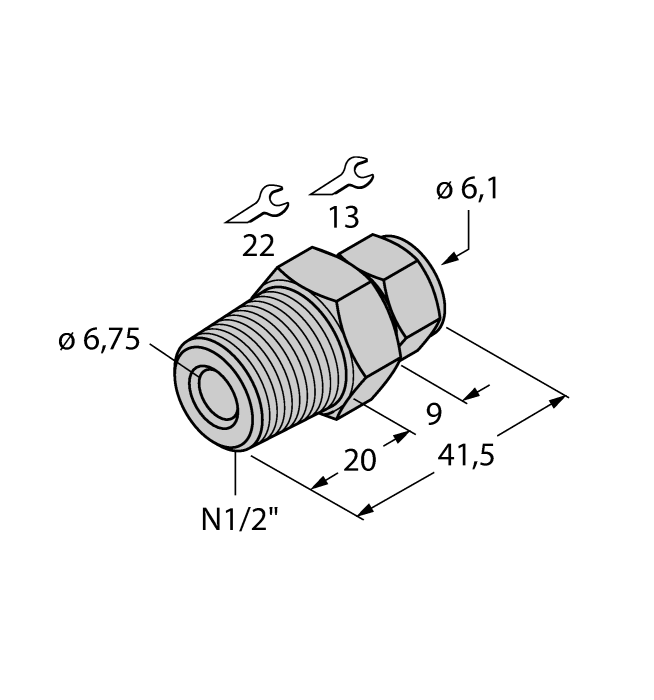

CF-M-6-N1/2-A4
Sıcaklık sensörlerinin doğrudan montajı için sıkıştırma parçası; sensör çapı 6 mm; işlem bağlantısı 1/2 inç NPT erkek diş |
9910529 |
|

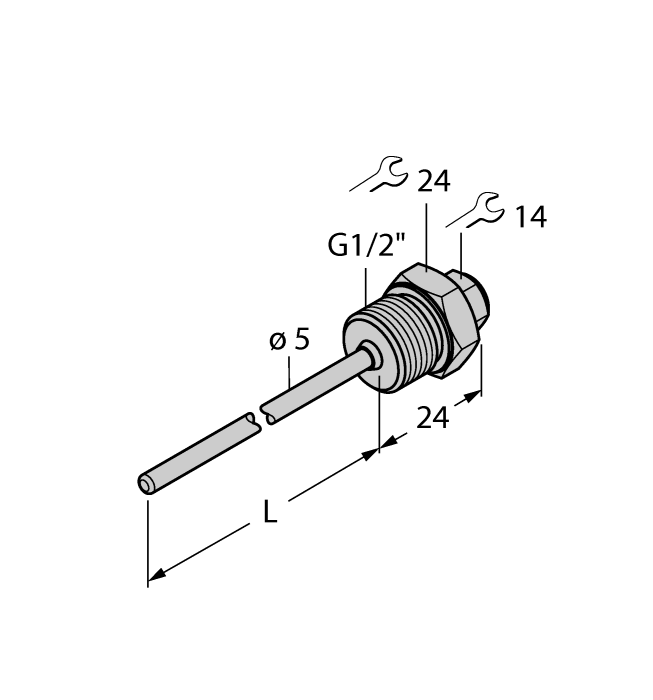

THW-3-G1/2-A4-L050
Sıcaklık sensörlerinin montajı için koruyucu tüp; sensör çapı 3 mm; işlem bağlantısı G1/2 inç harici diş; daldırma derinliği 50 mm |
9910443 |
|
|
THW-3-G1/2-A4-L100
Sıcaklık sensörlerinin montajı için koruyucu tüp; sensör çapı 3 mm; işlem bağlantısı G1/2 inç harici diş; daldırma derinliği 100 mm |
9910444 |
|
|
THW-3-G1/2-A4-L200
Sıcaklık sensörlerinin montajı için koruyucu tüp; sensör çapı 3 mm; işlem bağlantısı G1/2 inç harici diş; daldırma derinliği 200 mm |
9910487 |
|
|
THW-3-G1/2-A4-L250
Sıcaklık sensörlerinin montajı için koruyucu tüp; sensör çapı 3 mm; işlem bağlantısı G1/2 inç harici diş; daldırma derinliği 250 mm |
9910446 |
|
|
TP-306A-CF-H1141-L5500
temperature detector for liquid and gaseous media |
100024018 |
|

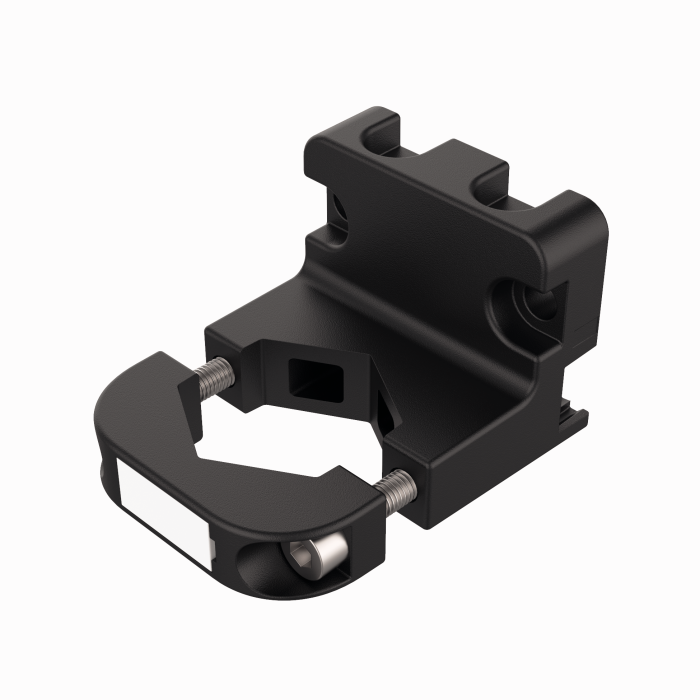

FAM-30-PA66
Montaj braketi; ayarlanabilir anahtar boyutu 24-30 mm; sökülebilir etiketleme plakası 20 × 9 mm |
100018384 |
|
|
TP-206KK1-CF-H1141-L1000
temperature detector for liquid and gaseous media |
100034627 |
|

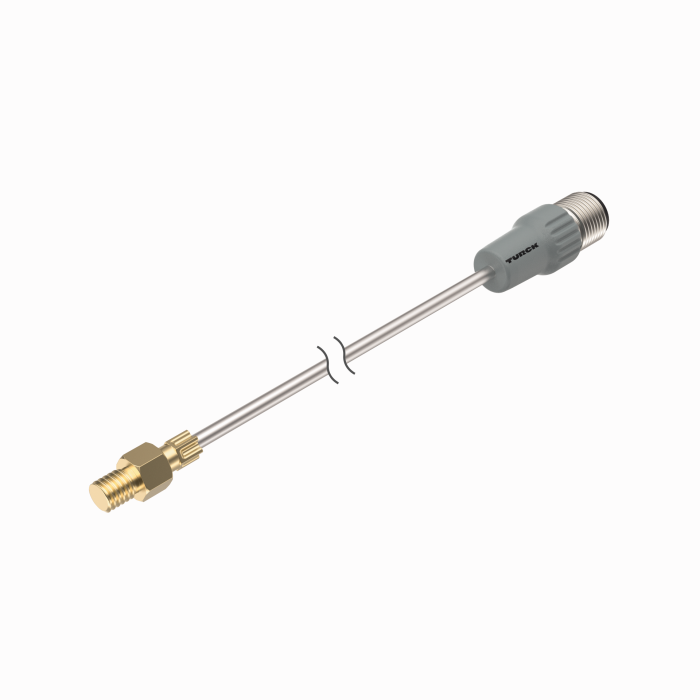

TP-203A-M6-H1141-L100-I7
temperature detector for liquid and gaseous media |
100041106 |
|
TP-203KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100045292 |
|
|
TP-504A-TRI1.5-H1141-L100/S3645
temperature detector for liquid and gaseous media |
100048143 |
|
TP-201.5A-CF-H1141-L100
temperature detector for liquid and gaseous media |
100048177 | |
|
|
THW-3-G1/2-A4-L086
Sıcaklık sensörlerinin montajı için koruyucu tüp; sensör çapı 3 mm; işlem bağlantısı G1/2″ harici diş; daldırma derinliği 86 mm |
100050343 |
Bağlantı aksesuarları
|
RKC4.4T-2-RSC4.4T/TEL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PVC, siyah; cULus onayı |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
Yüksek sıcaklığa dayanıklı uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PTFE, beyaz |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
Gıda ve içecek uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: TPE, gri; onay: Ecolab, FDA |
6933472 |
