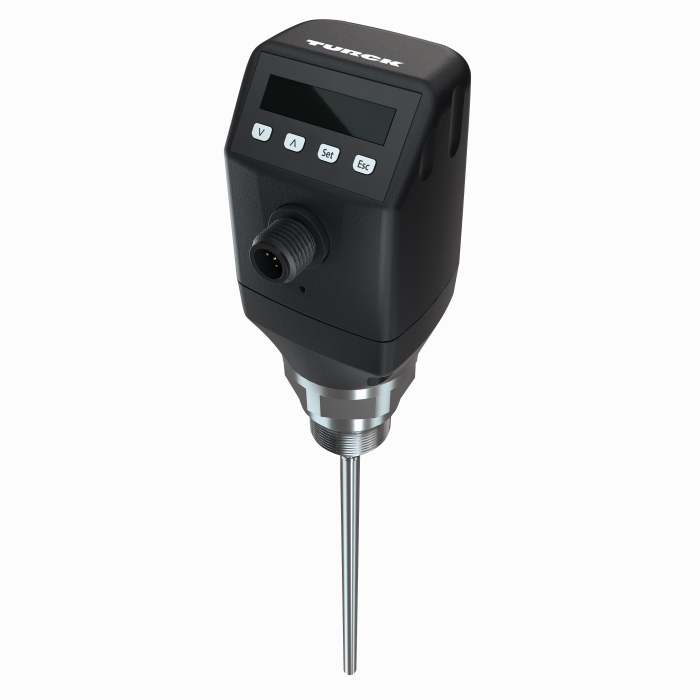

Ürün LS-551-0500-LIU22PN8X-H1151
Seviye Sensörü
analog çıkışlı ve 2 × anahtarlama çıkışlı
Ident-No.: 100001860- Seviye algılama ve sürekli seviye ölçümü
- Kalibrasyon olmadan kolay servis ve hızlı kullanıma alma
- Problar kısaltılabildiği için çok esnektir
- Ekranlı kompakt, döndürülebilir gövde sayesinde kolay kurulum
- 100°C'ye kadar işlem sıcaklığı
- 10 bara kadar işlem basıncı
- Küçük kaplar için ideal küçük kör bölgeler
- Metalik olmayan tanklar için koaksiyel boru mevcuttur
- IO-Link 1.1
- 12…30 VDC
- 1 × analog çıkış 4… 20 mA/0… 10 V (yüke bağlı olarak otomatik geçiş)
- 2 × PNP/IO-Link veya PNP/NPN transistör çıkışı, her biri değiştirilebilir
- Dielektrik sabiti: Tek çubuklu prob/halat probu için ≥ 5 veya koaksiyel tüp ile ≥ 1,8
- İşlem bağlantısı G3/4 inç erkek diş
- 500 mm prob uzunluğu
Genel veriler
| EAN | 4047101554458 |
| eCl@ss-Code (V5.1.4): | 27200513 -/- Seviye ölçümü, iletilen mikrodalga |
| Gümrük tarife numarası | 90261029000 |
| Menşei ülke | DE |
| Ağırlık | 860 g |
Teknik Veriler
| Detection type | medium contact |
| Medium | liquids |
| Ölçüm prensibi | Kılavuzlu mikrodalga |
| İşlem bağlantısı | G 3/4 inç erkek diş |
| Prob uzunluğu (L) | 500 mm |
| Çalışma gerilimi | 12…30 VDC |
| Çıkış işlevi | NA/NK kontağı, PNP/NPN analog çıkış |
| Gerilim çıkışı | 0…10 V |
| Akım çıkışı | 4…20 mA |
| İletişim protokolü | IO-Link |
| Elektriksel bağlantı | Konektörler, M12 × 1 |
| Malzemeler (ortam ile temas) | Paslanmaz çelik 1.4404 (AISI 316L), PTFE, FKM |
| Gövde malzemesi | Plastik, PBT |
| Ortam sıcaklığı | -20…+100 °C |
| Basınç dayanımı | -1…10 bar |
| Ortam sıcaklığı | -20…+60 °C |
| IP Derecesi | IP67 |
Data Sheets
| German | 1466 KB |
| English | 1465 KB |
| French | 1466 KB |
| Spanish | 1466 KB |
| Czech | 1466 KB |
| Dutch | 1466 KB |
| Romanian | 1466 KB |
| Russian | 1491 KB |
| Polish | 1467 KB |
| Chinese | 1545 KB |
| Turkish | 1466 KB |
Ürün Broşürü
Hızlı başlangıç kılavuzu
Kılavuz
| Başlarken — FDT/DTM çerçevesi PACTware | 11322 KB |
| LS-5 seviye sensörleri | 2437 KB |
| IO-Link parametreleri | 433 KB |
Onaylar
UL Onayı
Yapılandırma Dosyası
Yapılandırma yazılımı
Montaj aksesuarları
|

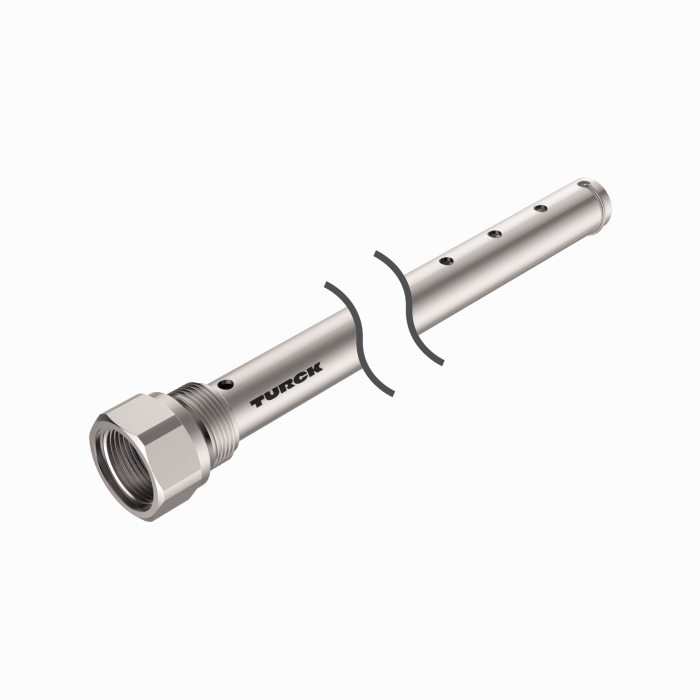

LSCT-51-0500
LS-5 seviye sensörleri (yalnızca G3/4 inç) için metalik olmayan kaplarda kullanıma yönelik koaksiyel boru, boru uzunluğu 500 mm, işlem bağlantısı G3/4 inç |
100001878 |
|
|
LSCT-34-0500
LS-5 seviye sensörleri (yalnızca G3/4 inç) için metalik olmayan kaplarda kullanıma yönelik koaksiyel boru, boru uzunluğu 500 mm, işlem bağlantısı 3/4 inç NPT |
100001879 |
|
LSRP-1000
LS-5 seviye sensörlerine vidalama için prob çubuğu, uzunluk 1000 mm |
100002197 |
|

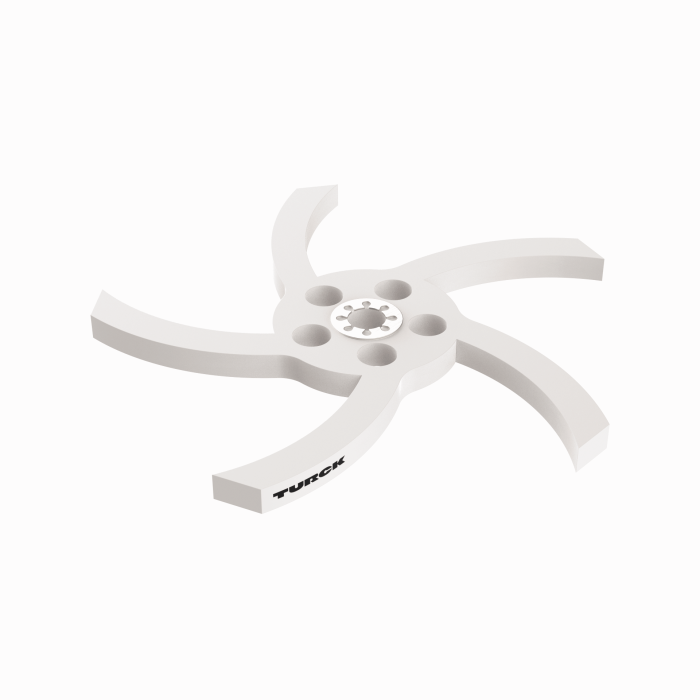

LSAB1
LS-5 ürün serisindeki probları baypas ve 40…100 mm çaplı daldırma borularına takmak için PTFE merkezleme yıldızı |
100016514 |
|
LSAB2
LSCT-xx-xxxx koaksiyel borulardaki LS-5 ürün serisine probları takmak için PTFE merkezleme yıldızı |
100016515 |
