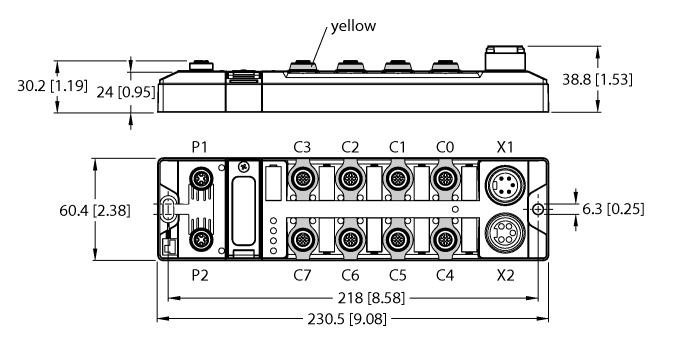

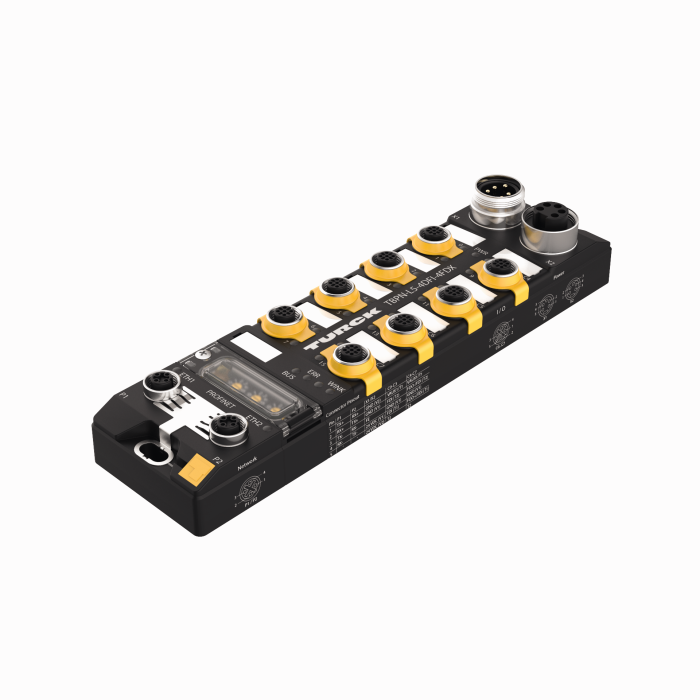

Ürün TBPN-L5-4FDI-4FDX
Kompakt PROFIsafe / PROFINET Blok I/O Modülü
Güvenli Dijital Girişler ve Çıkışlar
Ident-No.: 100001826- PROFINET cihazı
- Entegre Ethernet anahtarı
- 100 Mb/sn destekli
- 2 × M12, 4 pimli, D kodlu, Ethernet fieldbus bağlantısı
- Kuvvetlendirilmiş cam elyaf gövde
- Darbeye ve titreşime karşı test edilmiştir
- Tamamen yerleşik modül elektronikleri
- Koruma sınıfları IP65, IP67, IP69K
- 5 pimli, 7/8″ erkek konektör, güç kaynağı için
- ATEX bölge 2/22
- CCC-Ex
- Dört güvenli dijital SIL3 girişi
- Dört güvenli yapılandırılabilir dijital SIL3 girişi veya çıkışı

Genel veriler
EAN | 4047101453621 |
eCl@ss-Code (V5.1.4): | 27250302 -/- Dijital I/O modülü (çevresel) |
Gümrük tarife numarası | 85176200000 |
Menşei ülke | DE |
Ağırlık | 654 g |
Teknik Veriler
Ağ protokolü | PROFIsafe via PROFINET |
Signal type | Güvenilir girişler, Güvenilir girişler ve çıkışlar |
Bağlantı teknolojisi sinyali | M12 |
Cihaz tipi | I/O modülleri, kompakt İstasyon |
Fieldbus iletim hızı | 100 Mbps |
Fieldbus bağlantı teknolojisi | 2 × M12, 4 pimli, D kodlu |
Ortam sıcaklığı | -40…+70 °C |
IP Derecesi | IP65/IP67/IP69K |
Onaylar | ATEX Bölge 2/22, cULus, IECEx, CCC |
Data Sheets
German | 505 KB |
English | 503 KB |
French | 504 KB |
Spanish | 491 KB |
Czech | 505 KB |
Dutch | 503 KB |
Romanian | 504 KB |
Russian | 365 KB |
Polish | 506 KB |
Chinese | 589 KB |
Turkish | 504 KB |
Ürün Broşürü
Üretici Beyanı
Üretici beyanı
EPLAN Electric P8
Genel Katalog
Hızlı başlangıç kılavuzu
Kılavuz
TBPN-L5-4FDI-4FDX kullanıcı kılavuzu | 7018 KB |
Kurulum ve lisanslama | 914 KB |
TBPN güvenlik kitapçığı | 2479 KB |
Onaylar
Yapılandırma Dosyası
Yapılandırma yazılımı
Montaj aksesuarları
![]() |
TB-SG-L
ATEX Bölge 2/22'de kullanım amacıyla TBEN-L ve TBIL-M bloğu G/Ç modülleri için koruyucu gövde |
100014865 |
Bağlantı aksesuarları — Güç kaynağı
![]() |
RKM52-2-RSM52
Güç kaynağı kablosu, 7/8″ dişi konektör, düz, 7/8″ erkek konektöre 4 pimli + PE, düz, 4 pimli + PE, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, gri |
6914150 |
![]() |
WKM52-2-WSM52
Güç kaynağı kablosu, 7/8″ dişi konektör, açılı, 7/8″ erkek konektöre 4 pimli + PE, açılı, 4 pimli + PE, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, gri |
6604801 |
Bağlantı aksesuarları — I/O
![]() |

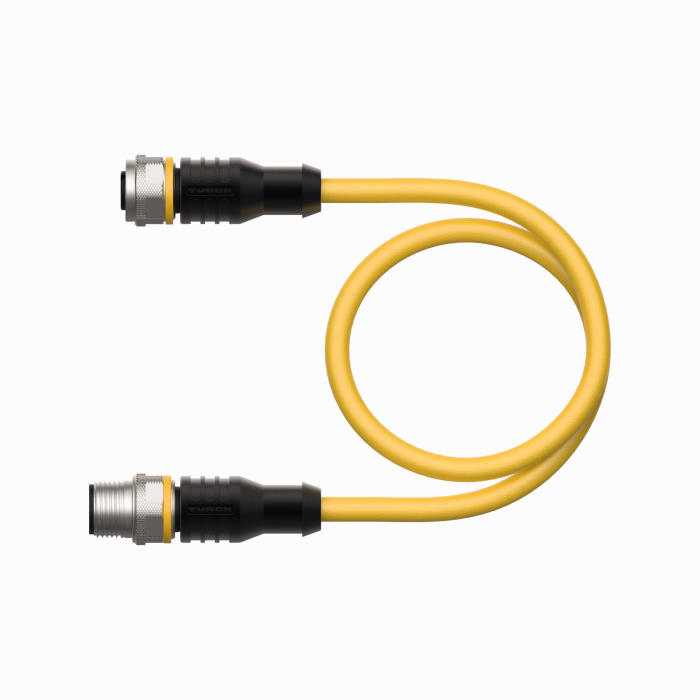

RKC4.5T-2-RSC4.5T/TXY
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, sarı; cULus onayı |
6629805 |
![]() |
WKC4.5T-2-RSC4.5T/TXY
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, sarı; cULus onayı |
6629810 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625612 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
Uzatma kablosu, M12 dişi konektör, açılı, M12 erkek konektöre 5 pimli, düz, 5 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625644 |
Bağlantı aksesuarları — Ağ
![]() |
RSSD-RJ45S-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635170 |
![]() |
RSSD-RJ45S-4422-7M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635579 |
![]() |
RSSD-RJ45S-4422-8M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635538 |
![]() |
RSSD-RSSD-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M12 erkek konektör, D kodlu, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635150 |
![]() |
RSSD RSSD 441-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M12 erkek konektör, D kodlu, düz, kablo uzunluğu: 2 m, kılıf malzemesi: TPE, turkuaz |
U-02482 |
![]() |
RSSD RJ45 441-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: TPE, turkuaz |
U-08880 |
