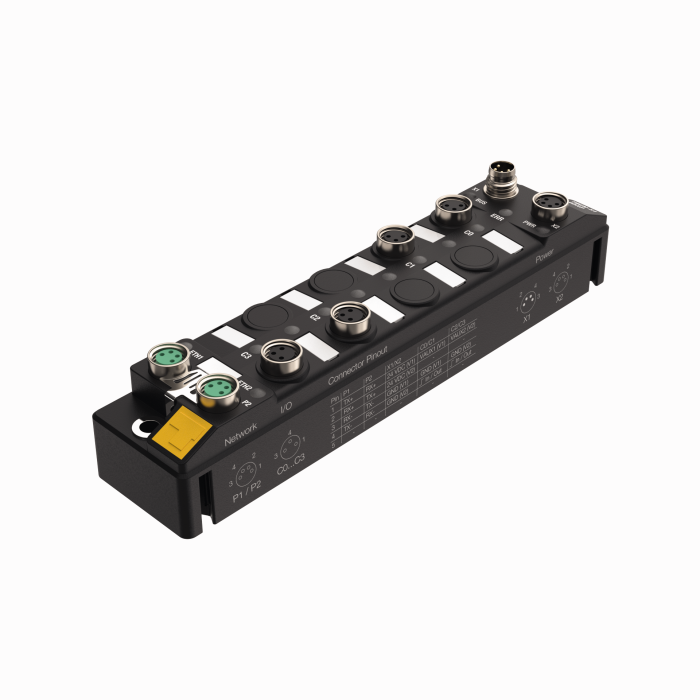

Ürün TBEN-S1-4DXP
Ethernet için kompakt çok protokollü G/Ç modülü
4 Evrensel Dijital Kanal, PNP Girişleri veya 2,0 A Çıkışlar şeklinde yapılandırılabilir
Ident-No.: 100006468- PROFINET cihaz, EtherNet/IP cihaz veya Modbus TCP sunucusu
- Entegre Ethernet anahtarı
- 10 Mb/sn/100 Mb/sn desteği
- 2 × M8, 4 pimli, Ethernet fieldbus bağlantısı
- PROFINET S2 sistem fazlalığı
- Kuvvetlendirilmiş cam elyaf gövde
- Darbeye ve titreşime karşı test edilmiştir
- Tamamen yerleşik modül elektronikleri
- Koruma sınıfları IP65, IP67, IP69K
- Güç kaynağı için 4 pimli M8 erkek konektör
- Galvanik olarak izole edilmiş gerilim grupları
- ATEX bölge 2/22
- CCC-Ex
- Gruba göre giriş tanılama
- Çıkış başına maks. 2 A
- Kanal başına çıkış tanılaması
- Port başına serbest seçilebilir bir dijital kanal
- Programlanabilir ARGEE
Genel veriler
| EAN | 4047101507997 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Dijital I/O modülü (çevresel) |
| Gümrük tarife numarası | 85176200000 |
| Menşei ülke | DE |
| Ağırlık | 197 g |
Teknik Veriler
| Ağ protokolü | Modbus TCP, EtherNet/IP, PROFINET |
| Signal type | Dijital giriş, Dijital giriş/çıkış, Dijital çıkış |
| Bağlantı teknolojisi sinyali | M8 |
| Cihaz tipi | I/O modülleri, kompakt İstasyon, Saha Mantık Kontrolörü (ARGEE) |
| Fieldbus iletim hızı | 10/100 Mbps |
| Fieldbus bağlantı teknolojisi | 2 × M8, 4 pimli |
| Ortam sıcaklığı | -40…+70 °C |
| IP Derecesi | IP65/IP67/IP69K |
| Onaylar | ATEX Bölge 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 449 KB |
| English | 448 KB |
| French | 448 KB |
| Spanish | 433 KB |
| Czech | 449 KB |
| Dutch | 448 KB |
| Romanian | 448 KB |
| Russian | 314 KB |
| Polish | 450 KB |
| Chinese | 531 KB |
| Turkish | 448 KB |
Ürün Broşürü
Ürüne Genel Bakış
Üretici Beyanı
Üretici beyanı
Aksesuar Listesi
Genel Katalog
Hızlı başlangıç kılavuzu
Kılavuz
Kullanım Talimatları
Onaylar
Teknoloji Broşürü
Yapılandırma Dosyası
Yapılandırma yazılımı
Montaj aksesuarları
|
TB-SG-S
ATEX Bölge 2/22'de kullanım amacıyla TBEN-S bloğu G/Ç modülleri için koruyucu gövde |
100014866 |
Bağlantı aksesuarları — Güç kaynağı
|
PKG4M-2-PSG4M/TXL
Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625673 |
|
PKG4M-2/TXL
Bağlantı kablosu, M8 dişi konektör, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625553 |
|
PKW4M-2/TXL
Bağlantı kablosu, M8 dişi konektör, açılı, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625559 |
Bağlantı aksesuarları — I/O
|
|
PKG3M-0.3-PSG3M/TXL
Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 0,3 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625665 |
|
|
PKG3M-2-PSG3M/TXL
Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625668 |
|

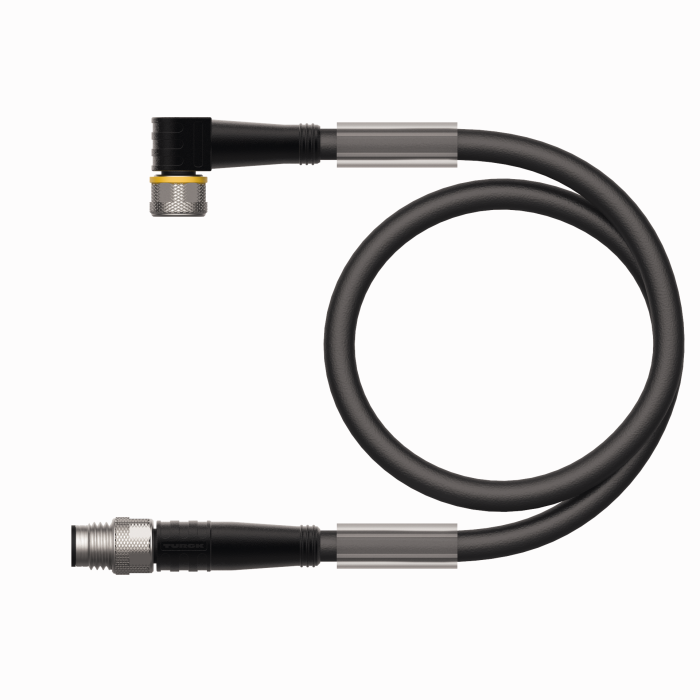

PKW3M-2-PSG3M/TXL
Uzatma kablosu, M8 dişi konektör, açılı, M8 erkek konektöre 3 pimli, düz, 3 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6627123 |
|

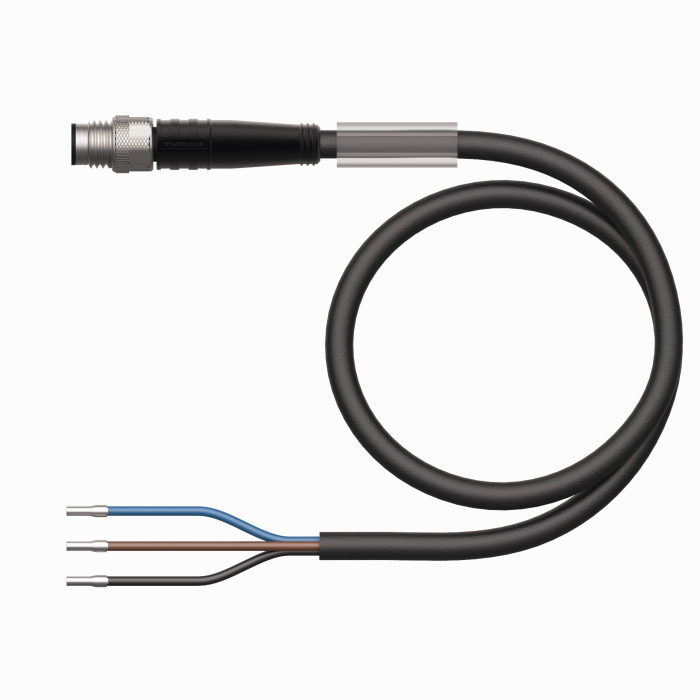

PSG3M-2/TXL
Bağlantı kablosu, M8 erkek konektör, düz, 3 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625562 |
|

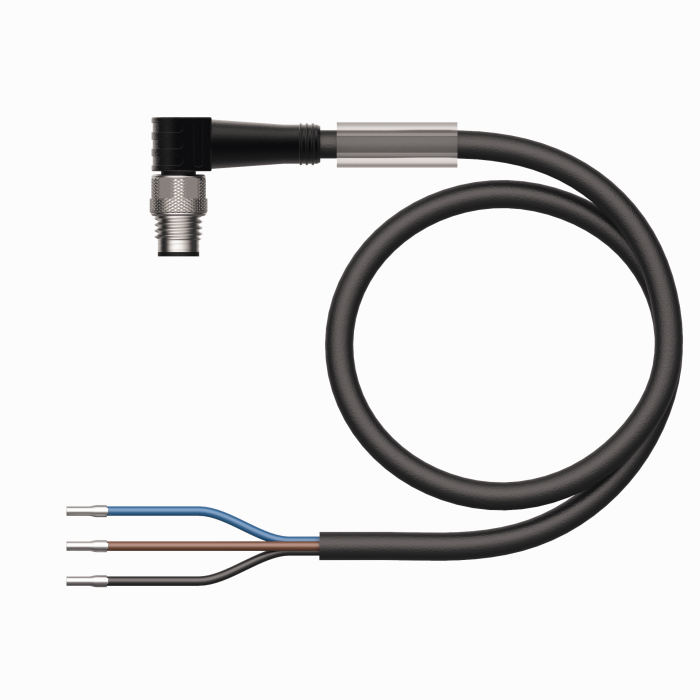

PSW3M-2/TXL
Bağlantı kablosu, M8 erkek konektör, açılı, 3 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625568 |
Bağlantı aksesuarları — Ağ
|
PSG4M-0.2-PSG4M/TXN
Endüstriyel Ethernet kablosu, TBEN-S modüllerini bağlamak için köprü olarak kullanılır; M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 0,2 m, kılıf malzemesi: PUR, yeşil |
6630376 |
|
PSGS4M-PSGS4M-4422-2M
Endüstriyel Ethernet kablosu, uzatma kablosu, M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635237 |
|
PSGS4M-RJ45S-4422-2M
Endüstriyel Ethernet kablosu, M8 erkek konektör, düz-RJ45 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635247 |
|
RSSD-PSGS4M-4422-2M
Endüstriyel Ethernet kablosu, M12 erkek konektör, D kodlu, düz-M8 erkek konektör, düz, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, yeşil |
6635160 |
