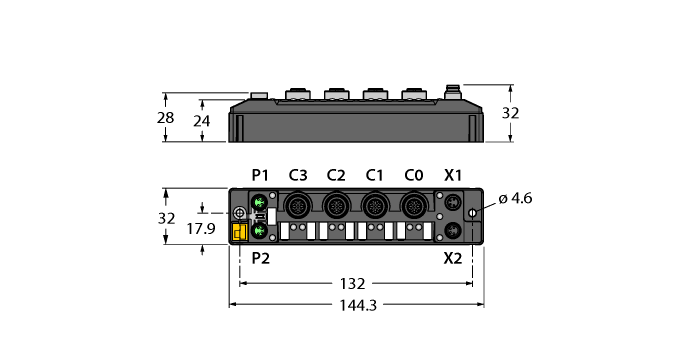

Ürün TBEN-S2-4AI
Ethernet için Kompakt Çok Protokollü I/O Modülü
4 Analog Çıkış, Gerilim olarak Yapılandırılabilir, Akım, RTD veya Termokupl
Ident-No.: 6814025- PROFINET cihaz, EtherNet/IP cihaz veya Modbus TCP bağımlı birim
- Entegre Ethernet anahtarı
- 10 Mb/sn/100 Mb/sn desteği
- 2 x M8, 4 pimli, Ethernet fieldbus bağlantısı
- Kuvvetlendirilmiş cam elyaf gövde
- Darbeye ve titreşime karşı test edilmiştir
- Tamamen yerleşik modül elektronikleri
- Koruma sınıfları IP65, IP67, IP69K
- Güç kaynağı için 4 pimli M8 erkek konektör
- ATEX Bölge 2/22
- Gerilim, akım, RTD, direnç veya termokupl için her kanal seçilebilir
- Ölçüm aralıkları:
- Gerilim: ±500 mV, ±100 mV, ±50 mV, ±1 V, 0/1-5 V, ±10 V, 0/2-10 V
- Akım: 0/4 - 20 mA, ±20 mA
- RTD: PT100, NI100, PT200, PT500, PT1000, NI1000
- Direnç: 0-100 Ω/400 Ω/2 kΩ/4 kΩ
- Termokupllar: Tür B, C, E, G, J, K, N, R, S, T
- Farkları veya genel referansları girer
- Programlanabilir ARGEE
Genel veriler
| EAN | 4047101309249 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Dijital I/O modülü (çevresel) |
| Gümrük tarife numarası | 85176200000 |
| Menşei ülke | DE |
| Ağırlık | 225 g |
Teknik Veriler
| Ağ protokolü | Modbus TCP, EtherNet/IP, PROFINET |
| Signal type | Analog giriş, Sıcaklık |
| Bağlantı teknolojisi sinyali | M12 |
| Cihaz tipi | I/O modülleri, kompakt İstasyon, Saha Mantık Kontrolörü (ARGEE) |
| Fieldbus iletim hızı | 10/100 Mbps |
| Fieldbus bağlantı teknolojisi | 2 × M8, 4 pimli |
| Ortam sıcaklığı | -40…+70 °C |
| IP Derecesi | IP65/IP67/IP69K |
| Onaylar | ATEX Bölge 2/22, cULus |
Data Sheets
| German | 411 KB |
| English | 410 KB |
| French | 412 KB |
| Spanish | 413 KB |
| Czech | 412 KB |
| Dutch | 412 KB |
| Romanian | 411 KB |
| Russian | 291 KB |
| Polish | 414 KB |
| Chinese | 511 KB |
| Turkish | 413 KB |
Ürün Broşürü
Ürüne Genel Bakış
Üretici Beyanı
Üretici beyanı
Aksesuar Listesi
CAD Dosyası
EPLAN Electric P8
Genel Katalog
Hızlı başlangıç kılavuzu
Kullanım Talimatları
Onaylar
Teknoloji Broşürü
Yapılandırma Dosyası
Yapılandırma yazılımı
Bağlantı aksesuarları — Güç kaynağı
|

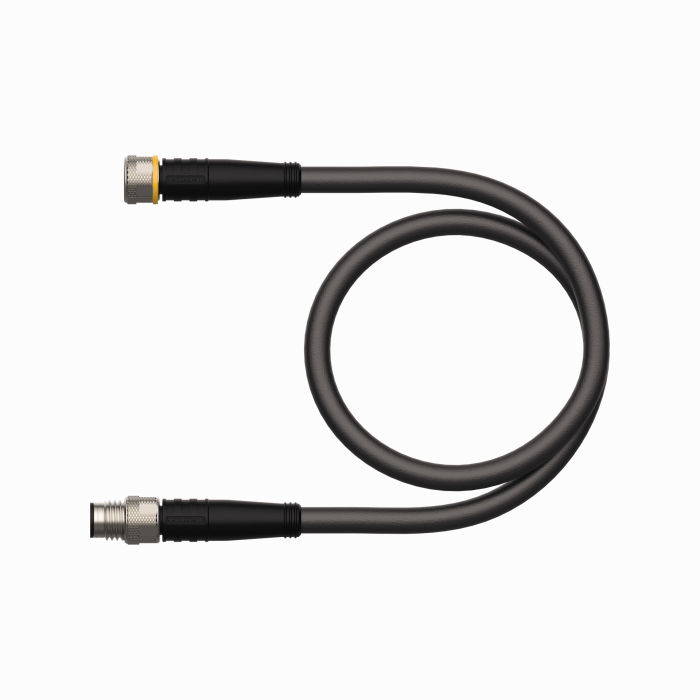

PKG4M-2-PSG4M/TXL
Uzatma kablosu, M8 dişi konektör, düz, M8 erkek konektöre 4 pimli, düz, 4 pimli; kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625673 |
|

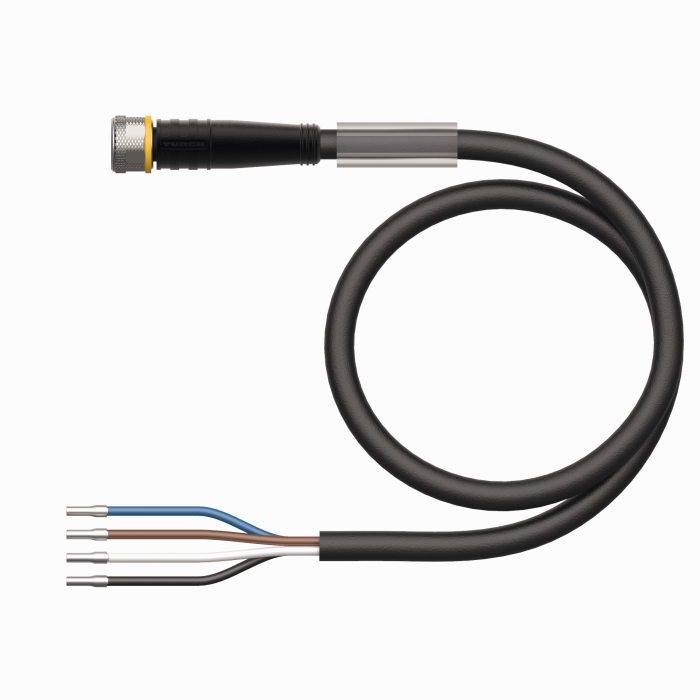

PKG4M-2/TXL
Bağlantı kablosu, M8 dişi konektör, düz, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625553 |
|

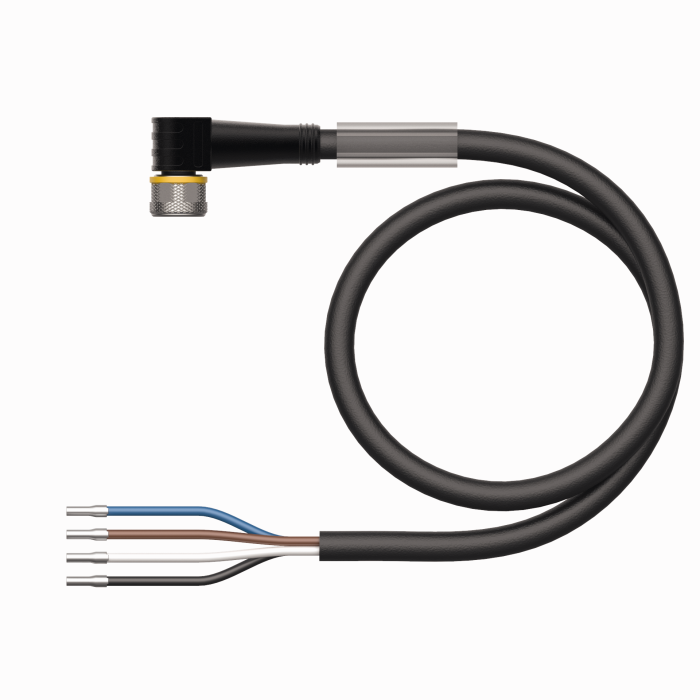

PKW4M-2/TXL
Bağlantı kablosu, M8 dişi konektör, açılı, 4 pimli, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6625559 |
Bağlantı aksesuarları — I/O
|
WAS5-THERMO
TBEN-S2-4AI çalışma modu termokuplu için Pt1000 ile dengeleme konektörü |
6824260 |
|

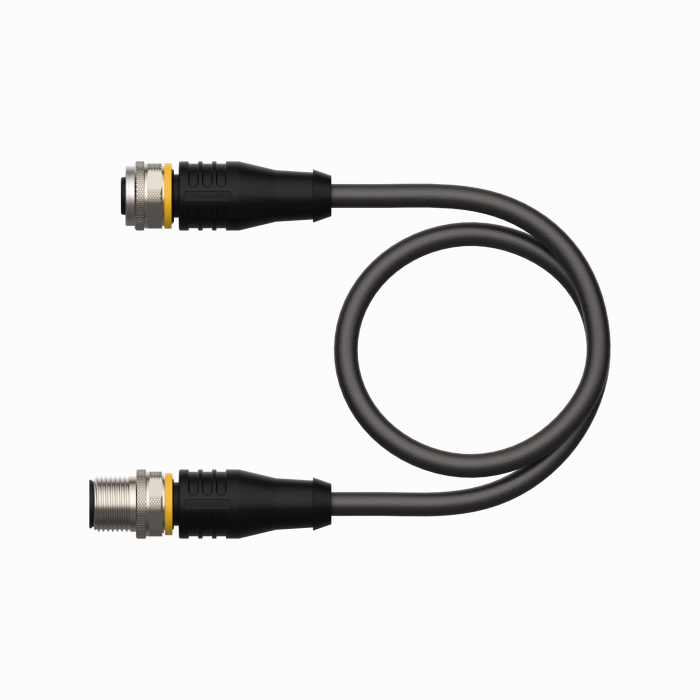

RKS4.5T-2-RSS4.5T/TXL
Uzatma kablosu, M12 dişi konektör, düz, M12 erkek konektöre 4 pimli, düz, 4 pimli; korumalı, kablo uzunluğu: 2 m, kılıf malzemesi: PUR, siyah; cULus onayı |
6626396 |
Bağlantı aksesuarları — Ağ
|

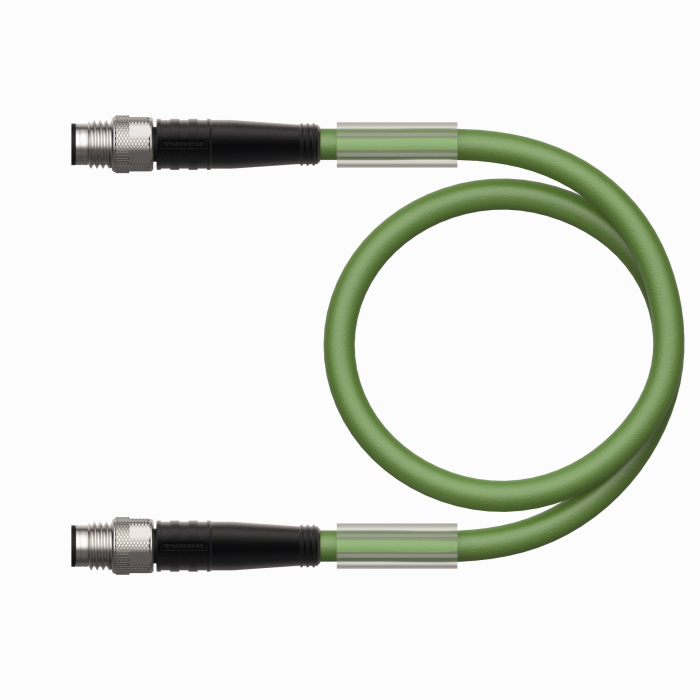

PSG4M-0.2-PSG4M/TXN
Endüstriyel Ethernet kablosu, TBEN-S modüllerini bağlamak için köprü olarak kullanılır; M8 erkek konektör, düz - M8 erkek konektör, düz, kablo uzunluğu: 0,2 m, kılıf malzemesi: PUR, yeşil |
6630376 |
|

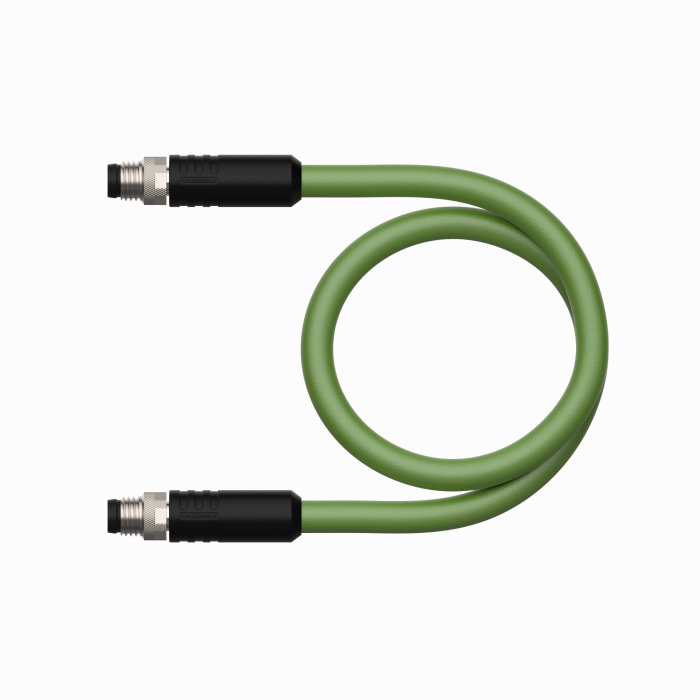

PSGS4M-PSGS4M-4422-2M | 6635237 |
|

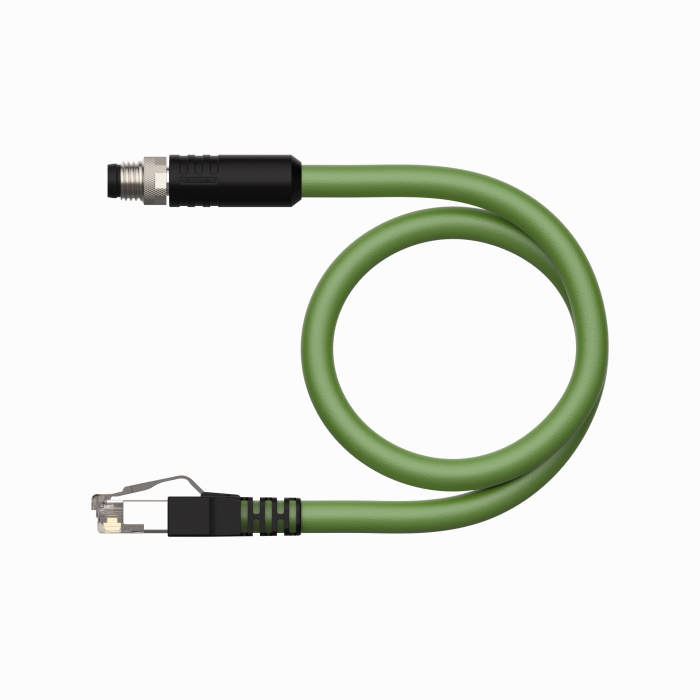

PSGS4M-RJ45S-4422-2M | 6635247 |
|

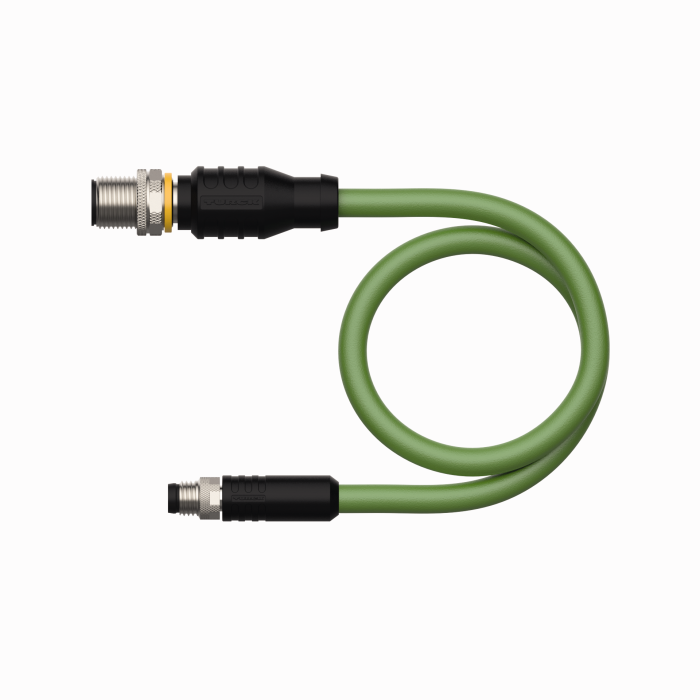

RSSD-PSGS4M-4422-2M | 6635160 |
