Ürün IM1-22EX-T
Isolating switching amplifier
2-channel
Ident-No.: 7541232- 2 transistör çıkışı
- Ayarlanabilir çıkış modu (NO/NC modu)
- Giriş devreleri kablo kopmasına/kısa devreye karşı izlenmektedir (AÇIK/KAPALI değiştirilebilir)
- SIL 2
- Tam galvanik yalıtım
- Giriş ters kutup korumalı
- ATEX, IECEx, UL, CFMUS, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO
- Bölge 2'de montaj
Genel veriler
| EAN | 4047101119695 |
| eCl@ss-Code (V5.1.4): | 27210121 -/- Yalıtıcı anahtarlama amplifikatörü |
| Gümrük tarife numarası | 85437090990 |
| Menşei ülke | DE |
| Ağırlık | 157 g |
Teknik Veriler
| Sinyal türü | Dijital giriş |
| Cihaz tipi | İzole edici anahtarlama amplifikatörleri |
| Ex sürüm | evet |
| Onaylar | ATEX, IECEx, UL, cFMus, CSA, TR CU, NEPSI, KOSHA, TIIS, CCOE, INMETRO |
| Fonksiyonel güvenlik (SIL/PL) | SIL2 |
| Nominal gerilim | Evrensel gerilim aralığı |
| Kanal sayısı | 2 |
| Dijital çıkış | Transistör çıkışı |
| Elektrik bağlantısı | 4 × 3 pimli çıkarılabilir terminal bloğu, ters kutup korumalı, vida bağlantısı |
| IP Derecesi | IP20 |
| Ürün ailesi | IM |
Data Sheets
| German | 255 KB |
| English | 251 KB |
| French | 251 KB |
| Spanish | 252 KB |
| Czech | 253 KB |
| Dutch | 249 KB |
| Romanian | 250 KB |
| Russian | 272 KB |
| Polish | 252 KB |
| Chinese | 313 KB |
| Turkish | 252 KB |
Ürün Broşürü
Ürün Kataloğu
AB Uygunluk Beyanı
CAD Dosyası
EPLAN Electric P8
Güvenlik Kitapçığı
Hızlı başlangıç kılavuzu
Onaylar
| TÜV 04 ATEX 2553 | 231 KB |
| TÜV 06 ATEX 552968 X | 2656 KB |
| FM/CSA - IS-1.101 | 226 KB |
| IECEx - TUN 06.0006X | 234 KB |
| UL — IS-1.301 | 167 KB |
| KOSHA 13-AV4BO-0627X | 310 KB |
| UL 61010 | 373 KB |
SIL Beyanı
Teknoloji Broşürü
Montaj aksesuarları
|
WM1 WIDERSTANDSMODUL
The resistor module WM1 meets the requirements for line monitoring between a mechanical contact and a TURCK signal processor. The input circuit of the signal processor is designed for sensors acc. to EN60947-5-6 (NAMUR) and equipped with a wire-break and short-circuit monitoring function. |
0912101 |
|

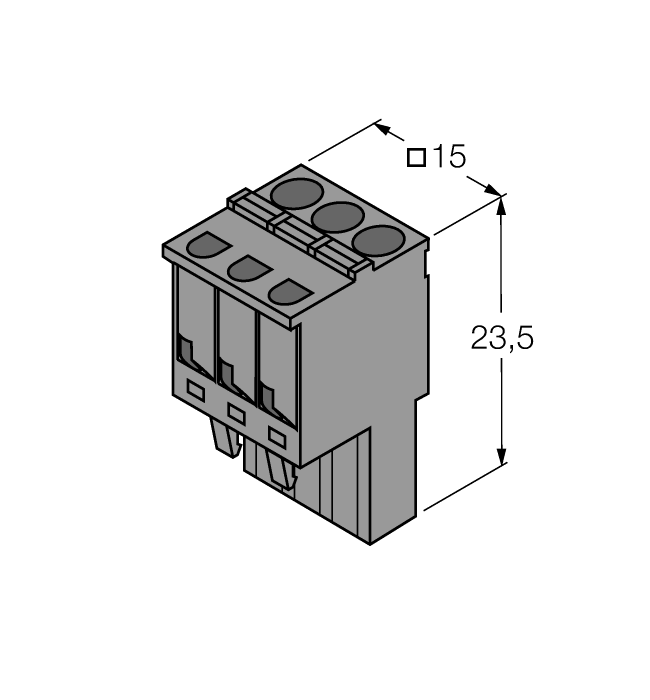

IM-CC-3X2BU/2BK
Cage clamp terminals for IM modules (Ex-devices with 18 mm overall width); includes: 2 pcs. 3-pin blue terminals and 2 pcs. 3-pin black terminals. |
6900475 |
