SOĞUK HAVA DEPOLARINDA IP67 PLC ÇÖZÜMÜ

Asbreuk Service B.V., Hollandalı bir lojistik tedarikçisini, Turck'un dayanıklı TBEN-L-PLC IP67 modülleri tarafından sağlanan -25 °C ortam sıcaklıklarında dağıtılmış otomasyona sahip kamyonlar için tam otomatik ve modüler bir yükleme ve boşaltma sistemi i

Asbreuk Service için modülerlik, özel makine üreticisi büyük bir gıda üreticisinin fabrikası ile bir soğuk hava deposu arasında otomatik bir mekik taşıma sistemi kurduğunda temel bir gereklilikti. Paletlerin taşınmasına yönelik intralojistik sistemi, -25 °C ortam sıcaklıklarında bile Turck'un TBEN-L5-PLC kompakt IP67 modülleri tarafından uzaktan kontrol edilen elemanlardan oluşur. Multi protokollü I/O modülleri, belirli noktalarda giriş ve çıkış aralığını genişletirken, Banner Engineering'den gelen K50 ışıkları, hat boyunca herhangi bir arızayı belirtmek için kullanılır.

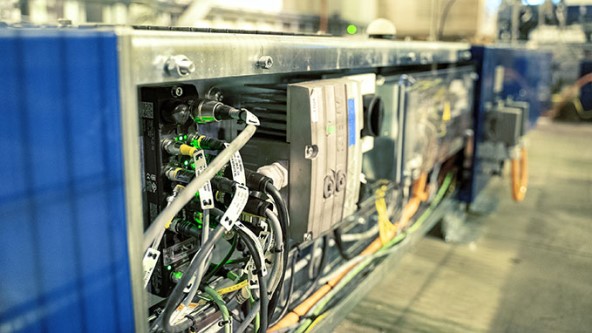

Her konveyör elemanının kendi denetleyicisi vardır, TBEN-L-PLC'ler doğrudan hatta monte edilebilir
Manuel kontrol için iki kontrol kabini kullanılır, bunlar FEN20 çoklu protokol modüllerini içerir
Turck'un FEN20 cihazları, kontrol konsollarının anahtarlama sinyallerini veri yolu uyumlu hale getirir
Asbreuk Service'in sistemi, saatte iki kamyonun yüklenmesini kolayca gerçekleştirebilir
Sürücü, paletlerin tam otomatik taşınmasını başlatmak için bir düğmeye basar

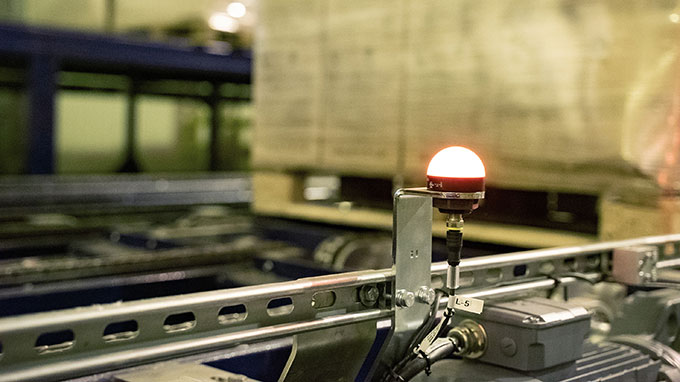

Banner Engineering'in K50 LED ışıkları, hat modüllerinin durumu hakkında önemli bilgiler sağlar
Asbreuk Service B.V.'nin genel müdürü Marco Asbreuk

Sağlam PLC kablolamayı azaltır

Hollandalı aile şirketini Turck'un IP67 TBEN-L-PLC'lerine çeken şey, -25 °C ortam sıcaklıklarında soğuk hava depolarında kullanılabilmeleriydi. Genel müdür Marco Asbreuk, "Kontrol cihazının farklı veri yolu sistemleriyle iletişim kurabilmesi ve en azından -30 °C'ye kadar düşük sıcaklıklarda çalışması bizim için önemliydi" diyor. "Aslında bu alan için uygun olan tek bir PLC var ve bu nedenle Turck'un TBEN-L-PLC'sini kullanma kararı başından beri az çok açıktı." Merkezi olmayan modüller ayrıca önemli ölçüde daha az kablolama gerektirir; Asbreuk'a göre bu, "özellikle özel kabloların kullanılmasını gerektiren soğuk hava deposu alanında maliyetlerde muazzam bir tasarruf" sağlıyor.

Palet kontrollü Otamatik konveyör sistemi

Patates kızartması üreticisinin fabrikasında Asbreuk Service, 32 hat modülünün her birine kendi kontrolörünü sağladı. Bu modüller, zincirli ve makaralı konveyörlerin yanı sıra paletleri kontrol etmek için bir bölüm içerir. Buradaki lazer sensörler, bir paletin çok geniş olup olmadığını ve dolayısıyla yanlış paketlenip paketlenmediğini kontrol eder. Lazerler ve tarayıcılar, ilgili Turck PLC'ye yerel olarak bağlanır. Paletlerin kaldırılması için yalnızca daha yüksek düzeyde bir merkezi kontrolör görevi gören ve bir CAN bus üzerinden bağlanan özdeş bir TBEN-L-PLC modülü kullanılır.

Ultra kompakt TBEN-S-2COM ile genişletme

Tek tek paletleri olağan hat güzergahından ara belleğe aktarmak için üç yönlü bir konveyör elemanı gereklidir. Her yön ayrı bir RS485 portu gerektirdiğinden, bir Turck I/O modülü bu düğümde ek arayüz aralığı sağlar. Ultra kompakt TBEN-S-2COM I/O modülü, RS485 işlevselliğinin korunması için sahadaki seri arayüzleri doğrudan Profinet aracılığıyla kontrolöre bağlar.

Yine de bir iş arkadaşının devam eden bir sürece müdahale etmesi gerekiyorsa, bu kişi iki modüler ve dağıtılmış otomasyon ile operatör panelinde hat bölümlerini ayrı ayrı kontrol edebilir. Kontrollü durma veya alternatif bir rotanın işletilmesi gibi işlevler mümkündür. Turck'un iş ortağı Banner Engineering'in çok renkli K50 ışıkları burada örneğin arızanın bulunduğu modülü veya şu anda manuel işletimde olan konveyör bölümünü gösterir.

Kontrol panosunda multiprtokol modülleri

Kontrol panellerindeki buton aktüatörleri gibi sinyal vericiler ek giriş ve çıkışlar gerektirir. Hollandalı mühendisler bu nedenle kabinlere üç IP20 I/O cihazı kurdular: Turck'un FEN20-16DXP multiprotokol modülleri, kısa sürede standart anahtarlama sinyallerini veriyoluna uygun hale getiriyor. Ancak FEN20 modüllerinin kullanımı sadece kontrol paneli ile sınırlı değildir: Paletlerin bir hidrolik kaldırma vasıtasıyla ulaştığı otomatik kamyon yükleme sisteminde (ATL) merkezi kontrol hala muhafaza edilmektedir. Alan, merkezi olarak kontrol edilen bir frekans dönüştürücü ve bir Siemens PLC tarafından izlenir. Turck'un FEN20'si kontrol panosunda ek girişler ve çıkışlar sunar ve ana kontrolör ile iletişim kurar.
