Kompakt Ex Koruma

Wilhelm Niemann Maschinenfabrik, Turck'un hassas sensörleri ve hızlı kompakt arayüz cihazları ile makinelerinin güvenilir çalışmasını garanti ediyor

Wilhelm Niemann Maschinenfabrik, boya, vernik ve kimya endüstrisi için karıştırıcılar ve değirmenler üreten bir şirkettir. Müşteriler bunları neredeyse yalnızca patlama tehlikesi olan alanlarda kullanır. Melle merkezli üretici, kontrol panosuna Turck'un IMX12 arayüz serisinden yerden tasarruf sağlayan izolasyon bariyerleri ve sıcaklık ölçüm amplifikatörleri kurar. Bunlar, operatörlerin kullandıkları butonların sinyallerini sahaya gönderir ve kendinden emniyetli dijital ve analog giriş sinyallerini aktarır. Niemann ayrıca dişli disklerin yüksekliğini konumlandırmak için uzun yıllardır IM36 potansiyometre amplifikatörlerine güvenmiştir. Namur çıkışlı Turck endüktif sensörler daha da uzun süredir kullanılıyor ve geniş anahtarlama mesafeleri sayesinde Niemann'ı etkilemeyi başardı.

Niemann, bu Kreis çözücü gibi makinelerini Turck'un sensörleri ve arayüz teknolojisi ile donatıyor
IMX12 ve IM36 amplifikatörler, Ex ortamında güvenli sinyal iletimini garanti eder
Güç köprüsü sistemi, IMX12 cihazlarının güç kaynağını basitleştirir

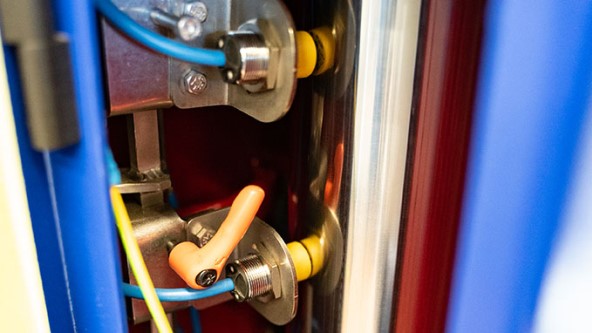

Makine sütunundaki endüktif yaklaşım anahtarları, hidrolik pistonun yüksekliğini sorgular
Kompakt BIM-UNT manyetik alan sensörleri, doldurma açıklıklarında gizlenmiştir
Üretim işlemi sırasında, konteynırdaki çift emiş diski ayarlanan yükseklikte döner
Hendrik Werges, Niemann'da elektrik mühendisliği atölyesi ve proje yöneticisi

Modern cihazlar

Niemann, çözücü, baskı mili ve “Butterfly” Kreis çözücü olmak üzere üç temel makine tipi üretmektedir. Buradaki tüm makineler için ortak olan bir şey, patlama tehlikesi olan alanlarda kullanılmalarıdır. Bu, Zone 1 dışındaki kontrol panosunda da dikkate alınmalıdır. Korumalı Profinet veya Profibus kabloları, kontrol panosundaki PLC'den bir saha elemanına çekilebilir.

PLC teknolojisi olmayan ikinci varyant, uzun kablolama gerektirir. Bu, Turck'tan IMX12 izolasyon bariyerleri aracılığıyla panodaki butonlardan sahaya sinyaller gönderir. Kullanıcılar Ex alanından belirli dijital veya analog değerleri iletmek isterse, IMX12 arayüz serisinden cihazlar da kullanılır. Turck'un IMX12 cihazları, yalnızca 12,5 milimetrelik dar genişlikleri ve aynı zamanda bir güç köprüsü üzerinden güç beslemeleri nedeniyle seçildi.

Üç ortam, üç başlatıcı

Niemann, arayüz teknolojisi cihazlarından çok önce Turck sensör teknolojisini kullanıyordu. Örneğin, Niemann'daki teknisyenler, yükseklikleri ölçmekl için makinelerinin sütunlarına M18 endüktif sensörleri kurar. Sensör, mesafeye rağmen silindiri ve halkayı algılamalıdır. Bu, Turck'un NI10-G18 endüktif sensörlerinin faydasını gösterir.

Bir Niemann makinesinde en küçük Turck bileşenlerini aramak isteyen herkes gerçekten yakından bakmalıdır. 31 milimetre gövde uzunluğu ve altı milimetre yüksekliğe sahip BIM-UNT-AY1X manyetik alan sensörü, bir depo doldurma deliğinin kapak menteşesine gizlenmiştir. Bu, burada kapağın açık mı yoksa kapalı mı olduğunu algılar. Ayrıca, özel olarak tasarlanmış bir endüktif sensör, sürücüdeki aşınmaya dayanmalıdır. Bu, çok zorlu atmosferde bir anahtar pabucunu tarar.

IM36 hız testini geçti

Konteyner içindeki dişli diskin konumu bir kablo sensörü tarafından belirlenir. Bu, analog değerler olarak sağlanması gereken ölçüm kablosunun kontağı üzerinden direnç değerleri sağlar. Bir potansiyometre amplifikatörü bunu hızlı bir şekilde kendinden güvenli 4-20 mA değerine dönüştürür, böylece buna bağlı sistem yüksekliği sabit bir şekilde düzenleyebilir.

Elektrik mühendisliği atölyesi ve proje yöneticisi Hendrik Werges, "Dönüşüm çok uzun sürerse, makine önemli noktaları birkaç santimetre ıskalar ve ardından sürekli salınım yapar" diye açıklıyor. Çözüm olarak döngü süresi 700 milisaniyeden az olan bir dönüştürücü gerekliydi. Bu nedenle Niemann o sırada Turck arayüz teknolojisine yöneldi. Kesin olmak gerekirse, 30 milisaniye içinde bir dönüşümü tamamlayan ve böylece dişli diskin histerezis aralığında konumlandırılmasını sağlayan IM36 amplifikatörü.
