EX ALANLARDA GÜVENLİ ETHERNET KULLANIMI

Kestirimci bakım: Proses verilerinizi zone 0'a kadar analiz edin.

DAHA FAZLA BİLGİ İÇİN TIKLAYIN

Tehlikeli Alanlar için Dijital Süreç Optimizasyonu

Süreçlerinizi dijital çağa uygun bir şekilde güncelleyin. Üretim sisteminizi daha verimli hale getirin, zayıf noktaları belirleyin ve arızalar oluşmadan önce öngörün.

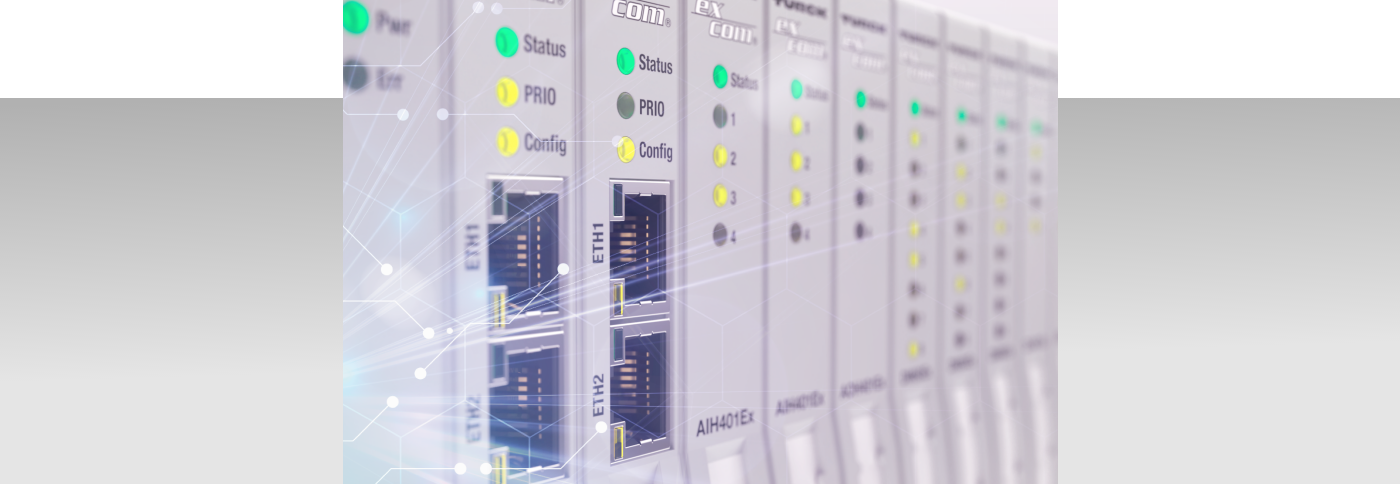

Şimdiye kadar, veriler saha düzeyinde birçok cihaza dağıtıldı. Turck, yüksek kullanılabilirliğe sahip I/O sistemi excom ile bu verilerin değerlendirilmesinin önünü açıyor. GEN-3G Ethernet ağ geçidi, paralel veri erişimi için bir arayüz sağlar. Bu sayede proses bilgilerini ve ana verileri sahadan IT sistemlerine aktarabilirsiniz. Sonrasında akıllı durum izleme algoritmaları, bu verileri size ve tesisinize yardımcı olacak bilgiye dönüştürür.

Korumalı veri erişimi
Excom Ethernet ağ geçidi, zone 2 Ex alanlarında veya güvenli alanlarda kurulum için onaylanmıştır. Kullanım verilerini yalnızca çoklu protokol Ethernet (PROFINET, EtherNet/IP, Modbus TCP) üzerinden kontrol sistemine iletmez. Bu kullanıcı verilerine ek olarak, analiz verileri uygun ağ katılımcıları tarafından ağ geçidinden alınabilir ve dış kaynaklı IT sistemlerine aktarılabilir. Bunlar aynı ağ üzerinden paralel olarak çalışır. Veri analizi için IT sistemi yalnızca okuma yetkisine sahiptir. Bu, proses veya kontrol sistemine müdahale edilmesini önler. Veri analizi için sistemler, harici bir ağ bağlantısı olmadan veya bulut sistemlerinde şirket içinde gerçekleştirilebilir.

excom: Tüm Ex alanları için I/O çözümü - tüm pazarlar için

excom, sistem konseptini tutarlı bir şekilde uygulayan dünyadaki tek yüksek kullanılabilirlikli I/O sistemidir:

Optimize edilmiş sistem bileşenleri, güvenli bölgelerde ve zone 2 ve zone 1'de (Profibus DP ile) kullanım için mevcuttur. Bununla birlikte, kullanıcılar tüm bölgeleri ve sistem parçalarını bir DTM, EDS veya GSDML ile aynı yapı ve mantıkla kontrol edebilir. Bu avantaj, eğitim gereksinimlerini en aza indirir ve operatörlerin esnekliğini artırır.

excom, I/O seviyesini ve patlama izolasyonunu tek bir muhafazada birleştirir. Bu avantaj, yerden tasarruf sağlar, merkezi kurulumların enstrümantasyon ve kontrol odasında uygulanmasını olanak tanır ve ayrıca zone 2'ye hatta zone 1'e (Profibus DP ile) kurulum için dağıtılmış I/O çözümlerine izin verir.



TEK SİSTEM, TEK ONAY, TEK ÇÖZÜM ORTAĞI

Yeniden onay gerekmez, uzantılar için bile.

Sistemin tamamı ilgili Ex alanlar için onaylanmıştır. Kullanıcılar bu nedenle ağ geçitlerini veya I/O kartlarını esnek bir şekilde değiştirebilir hatta tamamlayabilir. Operatörler, harici bir test sahası olmaksızın, sistem muhafazası içindeki sıcaklığın  yeniden değerlendirmesini kendileri gerçekleştirebilirler.

KESİNTİSİZ KONTROL SİSTEMİ ENTEGRASYONU

excom, dünyanın en önemli proses kontrol sistemlerine sorunsuz entegrasyon sağlar.

İster Ethernet ister fieldbus bağlantısı üzerinden olsun: Excom sistemi, Rockwell, Emerson, Honeywell, Siemens, ABB, Yokogawa veya Supcon'un kontrol sistemlerinin tam işlevselliği için şeffaftır. Ayrıntılı entegrasyon kılavuzları ve dünya çapında destek sayesinde DCS / PLC'ye entegrasyon basit ve hatasızdır.

MAKSİMUM KULLANILABİLİRLİK

İki elin sesi var - özellikle proses endüstrisinde

excom, Profinet S2 redundancy ve halka topolojilerini destekler. Yerel bir redundancy özellğine sahip olmayan Ethernet protokolleri için bile excom, sistem redundancy, gateway redundancy veya ikisinin kombinasyonlarını oluşturmak için kendi sertifikasyonunu kullanır. Bu avantaj, kontrol sistemlerinin ilgili yedeklilik konseptini destekleyip desteklemediğine bakılmaksızın tüm sistemlerde maksimum kullanılabilirliğin elde edilmesini sağlar.

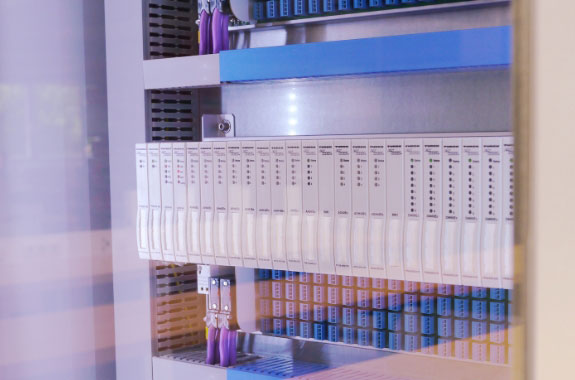

YÜKSEK AMBALAJ YOĞUNLUĞU

Eşsiz: Tek bir standart kontrol kabininde 960 sinyal.

excom'un standart bir kontrol kabinindeki beş modül rafında 960 sinyale kadar okuyabilme yoğunluğu dünya çapında benzersizdir. Patlama izolasyonu I/O sistemine zaten entegre edilmiştir. Arayüz teknolojisi için kontrol kabinleri, kontrol sistemindeki I/O kartları gibi tamamen gereksiz olacaktır. Bu alan avantajı, özellikle güçlendirme projelerinde belirleyici olabilir. Excom, tek bir IP adresi üzerinden 192 adede kadar dijital veya 96 analog sinyali bağlayabilir. 8, 16 ve 24 modül için üç modül rafı, ister tek bir muhafaza içinde ister büyük I&C kontrol kabininde olsun, her kurulumda alanın en iyi şekilde kullanılmasını sağlar.

İZLEME VE OPTİMİZASYON

excom Ethernet: Süreçlerinizi geleceğe taşıyın

Kontrol sisteminin proses verileri paralel veri erişimi sayesinde  sistematik olarak analiz verilerinden ayrılabilir. Güvenlik yönüne ek olarak bu mimari başka bir avantaj sunar: İzleme ve optimizasyon (M+O) açısından, tesisiniz IT dünyasının kısa inovasyon döngülerinden faydalanır ve OT'nin (operasyonel) güvenilirliğine dayanır.

Tüm excom sistemi, tüm büyük uluslararası pazarlar için onaylanmıştır.

excom Ethernet: Tam veri erişimi, maksimum kullanılabilirlik, mutlak güvenlik.

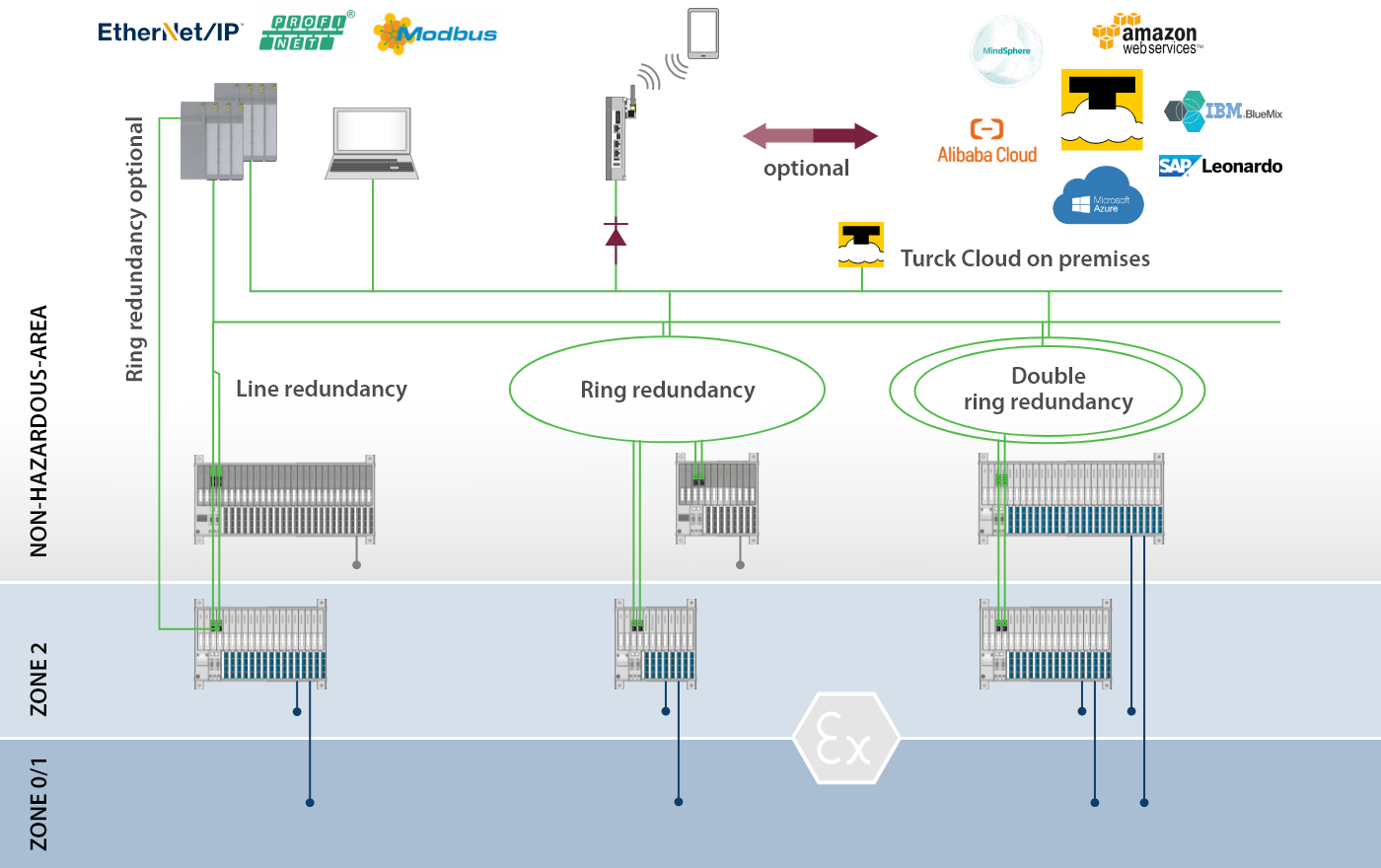

Grafik, Ethernet ile excom'un çeşitli kurulum senaryolarını gösterir. Farklı redundancy konseptlerinin kombinasyonları, tesisin kullanılabilirliğini artırır. Varlık yönetim sistemlerine, mobil terminallere ve çeşitli bulutlar sistemlerine bağlantı, Turck'un şifreli bulut protokolü Kolibri, OPC-UA veya MQTT aracılığıyla yapılabilir.

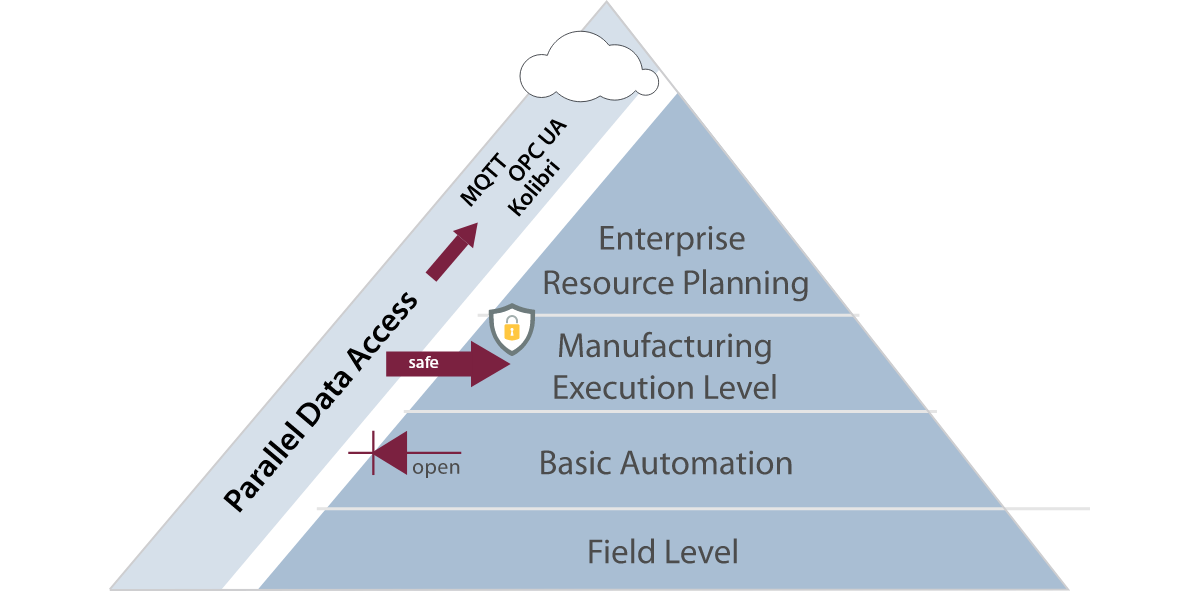

Paralel veri erişimi sayesinde geleceğe uygun

Paralel veri alma, IIoT'yi işlem dünyasına getirir. Veriler, kontrol sistemi seviyesinin altında paralel bir IT yapısına yönlendirilir. Bu, kontrol sistemlerinin ve proses kontrolünün dokunulmadan kaldığı anlamına gelir. Kontrol ve ERP sistemlerinin dışında bu veriler, bileşen verimliliği ve arıza olasılığı ile ilgili değerli bulgular elde etmek için kullanılabilir. Örneğin, bir vana bağlantısının çalışma süresi uzarsa korozyon veya tortuları gösterebilir. Bu analizlerden elde edilen bulgular, optimizasyon döngülerinde operasyon yönetimi seviyesindeki süreçlere geri iletilir.

Teknik İnceleme: Tehlikeli Alanlarda Ethernet

Tehlikeli alanlarda Endüstriyel Ethernet kullanmanın avantajları ve teknik zorlukları hakkında daha fazla bilgi edinin

Tehlikeli alanlarda Ethernet: teknoloji, örnek uygulama ve ürün detayları

Burada teknoloji meraklıları, Ex alanlarda Ethernet kullanımı hakkında derinlemesine bilgi, pratik bir örnek ve bir bakışta tüm gerçekleri bulacaklar.

Tehlikeli Alanlarda Ethernet

Ethernet, Ex bölgelerde sadece kademeli olarak yerleşiyor. Günümüzde patlamaya karşı korumalı alanlarda dijital süreç optimizasyonu için Ethernet'i neden ve nasıl kullanabileceğinizi öğrenmek için teknoloji sayfamızı ziyaret edin.

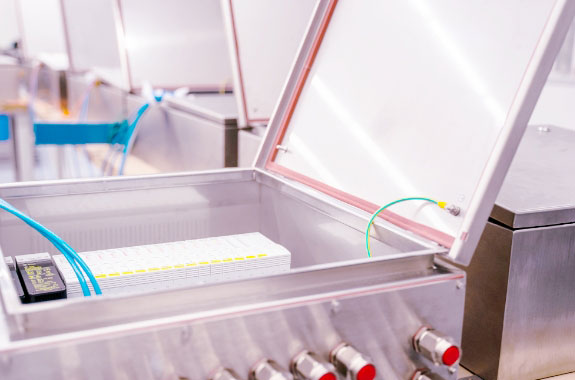

Modüler kızakları Ethernet ile otomatikleştirme

Modüler proses tesislerinde iki şey önemlidir: Kompaktlık ve modüller arasında iyi bağlantı. Ethernet ile excom, her iki disiplinde de lider sistemlerden biridir.

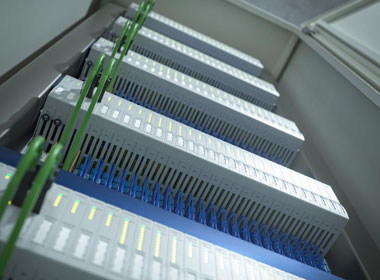

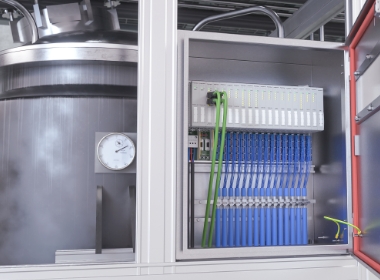

I&C Odasında yerden tasarruf sağlayan Ethernet Sinyal Bağlantısı

Bir tesisin I/O seviyesinin değiştirilmesi gerekiyorsa, excom gibi entegre patlama izolasyonlu bir I/O sistemi kullanılması tavsiye edilir. Ayrı patlama izolasyonu ve I/O seviyesine sahip geleneksel çözümlerle karşılaştırıldığında excom, çok fazla alan tasarrufu sağlar.
