Akış+ SENSÖRLERİ

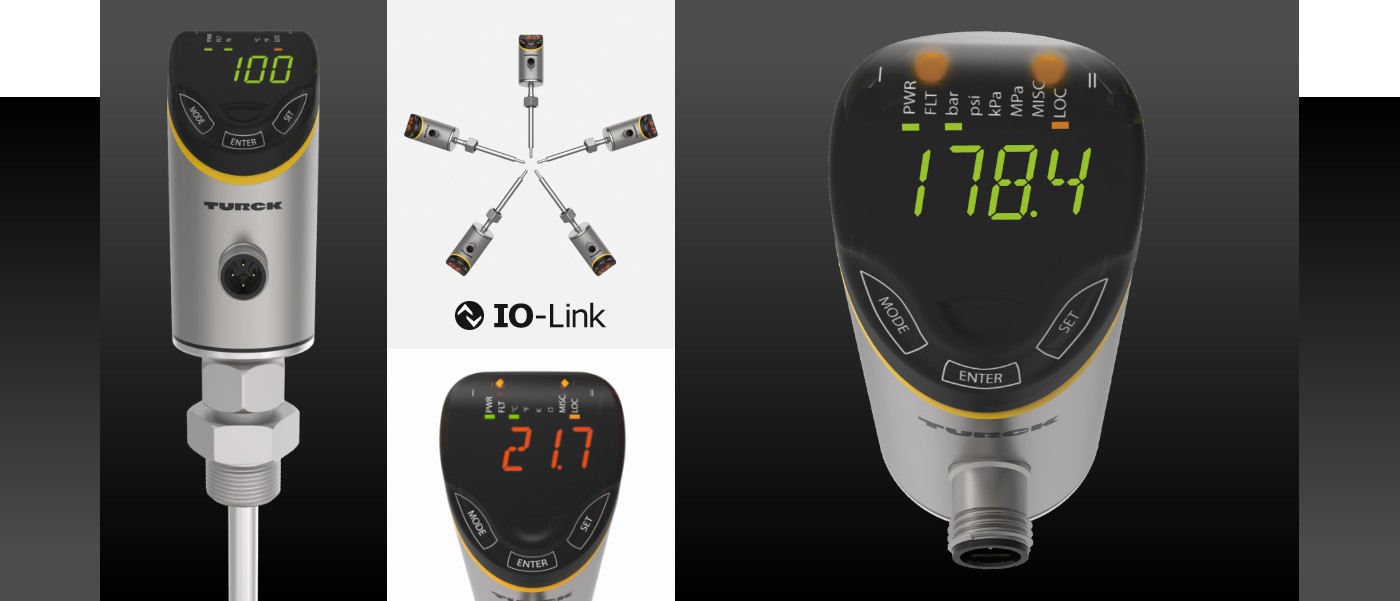

Beş tip, dört parametre, tek işletim konsepti – taviz yok

DAHA FAZLA BİLGİ EDİNİN

Basınç, Sıcaklık, Akış ve Seviye açısından Muhtemelen En İyi Akışkan Sensörü Ailesi.

Kulağa hoş gelmiyor mu? Kendiniz karar verin. Başka hiçbir otomasyon üreticisi, ölçülen dört değişkeni (akış, basınç, sıcaklık ve seviye) tek bir kaynaktan gelen bir sensör ailesiyle algılayan akışkan sensörü teknolojisi geliştirmemiştir.

Kendinden önceki ürünlerin gelenekselliğinden  arınmış, yalnızca müşterilerimizin gereksinimlerine ve uygulamalarına adanmış yeni bir sensör nesli.

Sonuç, tüm cihaz türlerinde devreye alma ve kullanımı her zamankinden daha kolay hale getiren sezgisel bir işletim konseptidir. Mekanik butonların olmaması, IP69K koruma sınıfına sahip son derece sağlam bir muhafaza tasarlayabildiğimiz anlamına da geliyordu. Modüler proses bağlantıları, kısa teslimat süreleri içinde müşteriye özel ön uç, sensör ünitesi ve arka uç kombinasyonlarına izin verir. Sensörler, sensör ailesinin tüm potansiyelinden yararlanmak için IO-Link aracılığıyla durum izleme veya sensörden buluta çözümler için ek bilgiler sağlar.

Akış + - yeni nesil sensör ailesi.

Tek Makine, Dört Ölçüm Değişkeni, Tam Esneklik!

FS+ Akış Sensörler

  • Dahili sıcaklık ölçüm probu , basit uygulamalarda ek sensör ihtiyacınızı ortadan kaldırır.
  • Akıştaki dalgalanmalarda bile güvenilir devreye alma için Delta akış izleme.
  • Hızlı devreye alma için Quick-Teach.

TS+ Sıcaklık Sensörleri

  • Entegre sensörlü kompakt cihazlar veya sensör ünitesi takılı uzak cihazlar.
  • Termokupl probları ile uyumlu
  • TC veya Pt prob tipinin otomatik olarak algılanması.

PS+ Basınç Sensörleri

  • 2 renkli ekran, sınır değeri aşıldığında rengi kırmızıya çevirir ve bizleri uyarır.
  • Tek sensörlü fark basıncı  ölçümü için varyantlar.
  • Nominal basıncın yedi katına kadar dayanıklı  aşırı basınç direnci için seramik ölçüm hücreli veya tamamen kaynaklı metal ölçüm hücreli cihazlar.

LRS+ ve LUS+ Seviye Sensörleri

  • LUS+ ultrasonik sensör 1,30 metre ölçüm mesafesine sahip ve kadar daha küçük tanklar için kullanıma uygun.
  • Zorlu uygulamalar ve 10 metreye kadar ölçüm mesafesine sahip büyük gemiler içinde kullanılan  LRS+ radar sensörü.
  • Radar monitörü, ızgaralar veya diğer ölçüm engellerinden kaynaklanan parazit sinyallerinin basit bir şekilde bastırılması için radar yansımalarını gerçek zamanlı olarak görselleştirir.

Beş Sensör - Tek Çalışma Konsepti

Fluid+ sensör platformunun arkasındaki felsefe şudur: Tek tip olarak tasarlanabilen her şey tek tip olarak uygulanır. Bu, beş sensörün her birini karşılaştırılabilir bireysel cihazlardan daha iyi yapan benzersiz, yenilikçi çözümler için kaynak yaratır. iF Tasarım Ödülü jürisi de bu görüşü paylaştı

Kapasitif dokunmatik çalışma

Kapasitif dokunmatik çalışma

Kapasitif kontrol tuşları modern cihazlardan çok daha fazlasıdır: Mekanik düğmelerin ortadan kaldırılması IP69K'ya kadar koruma sınıflarına izin verir. Bunların uzun süreli kullanımda bile kalıcı olması garanti edilir. Buna ek olarak, dokunmatik kontrol işlevi, cihazları kilitlemek/kilidini açmak için kaydırma gibi hareketleri kullanarak kolay kontrol sağlar.

2 renkli ekran

2 renkli ekran

2 renkli 14 segmentli ekran, kırmızıya dönüşerek kritik değerleri açıkça gösterir. Bu, eğitimsiz çalışanların bile ölçülen bir değerin kontrolden çıktığını hemen görebilmesini sağlar.

Modüler proses bağlantıları

Modüler proses bağlantıları

Proses bağlantıları ve farklı ölçüm prensiplerine sahip sensör üniteleri üretimde esnek bir şekilde birleştirilebilir. Bu, nadir kombinasyonlar için bile teslimat sürelerini kısaltır. Modüler tasarım ilkesi, çift proses bağlantılı benzersiz fark basınç sensörünün de önünü açar.

Bireysel yetenekler

Bireysel yetenekler

Ailenin bütünlüğüne rağmen, her sensör tipi, kullanımlarını ve devreye alınmalarını mümkün olduğunca kolaylaştırmak için belirli özelliklere sahiptir. Örneğin, FS+'nın delta akış izleme özelliği, akış referans değerinin proses açısından güvenli bir şekilde öğretilmesini kolaylaştırır.

Ödüllü-aile

Ödüllü-aile

PS+'nın tasarımı ve çalışma konsepti, 2019 yılında IF Tasarım Ödülü'nün uzman jürisini etkiledi. SPS ticaret fuarı ziyaretçileri, 2019 sonunda elektro AUTOMATION ticaret dergisinin Otomasyon Ödülü'nde FS+'yı standart bileşenler ve sensör teknolojisi kategorisinde 1. seçti. Sensörler ve Ölçüm Teknolojisi kategorisinde FS+, Computer und Automation ticaret dergisinin birçok okuyucusunu da ikna ederek 2. sırada yer aldı.

Benzersiz Aile DNA'sı

Fluid+ ailesi yüksek oranda kullanılabilir, bağlanması basit, esnek ve kullanımı kolaydır.

Basit devreye alma

  • Kapasitif düğmeler ve hareket kontrolü ile tek tip kullanım konsepti
  • Otomatik NPN/PNP algılama
  • Zorlu uygulamalarda bile hızlı ve güvenli devreye alma için radar monitörü, IODD konfigüratörü, Quick-Teach, Delta Akış İzleme ve diğer fonksiyonlar

Sensörden Buluta

  • Durum izleme veya öngörülen  bakım için  veri aktarımı IO-Link 1.1
  • Turck Bulut Çözümlerinde sorunsuz entegrasyon, ve  programlama olmadan sensörden buluta geçiş sağlar.
  • Anahtarlama yapısı normalde açık veya normalde kapalı olarak ayarlanabilir

Maksimum esneklik

  • 340 derece dönebilen sensör kafası, proses bağlantısını uyarlamadan optimum konumlandırma sağlar.
  • Akış + cihazlarına sorunsuz bir geçiş için diğer sensör üreticilerinin veri profilleri kullanılabilir.

Yüksek sistem kullanılabilirliği

  • IP69K sayesinde maksimum sağlamlık ve mekanik düğmelere gerek yok
  • Kilitleme mekanizması, sensör değerlerini korur ve  sistemin durmasını önler.
  • Kullanılan malzemeler dış mekan uygulamaları için UV radyasyonuna ve tuz spreyine karşı dayanıklıdır.

Akış+ Teknik Dokümanı

Otomatik sıvı algılama ve izleme ile ilgili spesifik soruların kısa yanıtlarını Fluid+ ailesi teknik dokümanlarımızda bulabilirsiniz.

Akış İzlemede Yapılan En Yaygın Beş Hata

Akış İzlemede Yapılan En Yaygın Beş Hata

Bu teknik doküman, bir endüstriyel akış izleme sistemi seçerken ve kurarken yaygın olarak yapılan yanlış anlamaları ve yanlış değerlendirmeleri vurgulamaktadır. Kullanıcılara uygun sensörü seçmenin yanı sıra doğru şekilde kurulmasını ve devreye alınmasını sağlama konusunda yardımcı olur.

Uygulamada Akış+ Sensörleri

Örnek uygulamalar, kullanıcıların Fluid+ sensör ailesinin avantajlarından nasıl yararlandığını açık, pratik ve anlaşılır bir şekilde göstermektedir.

DALDIRMA BOYA TESİSİNDE SEVİYE ÖLÇÜMÜ

LRS+ radar sensörleri, on metreye kadar bir mesafeden katodik daldırma banyolarının mesafesini ve seviyesini ölçer

DAHA FAZLA BİLGİ EDİNİN

YAPIŞTIRMA ROBOTUNDA KALİTE GÜVENCESİ

IO-Link uyumlu PS+ ve TS+ basınç ve sıcaklık sensörleri, yapıştırıcıların eşit akış özelliklerini sağlar

DAHA FAZLA BİLGİ EDİNİN

KAYNAK MAŞALARINDA SOĞUTMA DEVRESİ İZLEME

FS+ akış sensörleri soğutma sıvısı akışını izler ve kritik sıcaklık değişiklikleri konusunda uyarır

DAHA FAZLA BİLGİ EDİNİN

MAKASLI ASANSÖRDE PROSES BASINCI ÖLÇÜMÜ

PS+ sensörleri hidrolik silindirlerin basıncını güvenilir bir şekilde kontrol eder

DAHA FAZLA BİLGİ EDİNİN

MERKEZİ YAĞLAMA SİSTEMİNDE SEVİYE KONTROLÜ

LUS+ ultrasonik sensörler yağ tanklarının seviyesini güvenilir bir şekilde tespit eder

DAHA FAZLA BİLGİ EDİNİN

TAMBUR YIKAYICILARDA AKIŞ İZLEME

IO-Link özellikli akış sensörleri temizlik maddelerinin durumunu izler

DAHA FAZLA BİLGİ EDİNİN

ENDÜSTRİYEL FIRINLARIN VERİMLİ SOĞUTULMASI

Turck'un FS+ akış sensörleri, akışın ve sıcaklığın gerçek zamanlı izlenmesi yoluyla endüstriyel fırınların verimli şekilde soğutulmasını sağlar

DAHA FAZLA BİLGİ EDİNİN

Aile Albümü: Resimdeki Beş Bireysel Yetenek

PS+ basınç sensörleri

PS+ serisi 600 bar'a kadar basınç aralıkları için tasarlanmıştır ve kanıtlanmış seramik ölçüm hücreleri (PS310) ve metal ölçüm hücreleri (PS510) ile mevcuttur. Çift proses bağlantılı diferansiyel basınç varyantı, basınç farklarının tek bir cihazla kaydedilmesini kolaylaştırır.

TS+ sıcaklık sensörleri

TS+ sensörleri, entegre bir sıcaklık sensörüne sahip TS700 kompakt üniteler veya direnç termometreleri veya termokuplları bağlamak için ayrı bir değerlendirme ve görüntüleme ünitesine sahip TS720 olarak mevcuttur. Sensör, hangi tip sıcaklık sensörünün bağlı olduğunu otomatik olarak algılar.

FS+ akış sensörleri

FS+, Quick-Teach ve Delta-Flow-Monitoring fonksiyonları ile güvenilir ve hızlı devreye alma sağlar. Akışa ek olarak, birçok uygulamada ek sıcaklık sensörlerine olan ihtiyacı ortadan kaldıran ortam sıcaklığı değerlerini de verebilir.

LUS+ ultrasonik seviye sensörleri

LUS+, 0,4 veya 1,3 metreye kadar olan aralıktaki seviyeleri güvenilir bir şekilde kaydeder. Proses bağlantısında 0,5 ila 5 bar arasındaki basınçlara dayanabilir. Ölçülen değerler, mevcut kap geometrisine parametreler atanarak kullanıcı dostu bir şekilde artık hacimler olarak görüntülenebilir ve çıktısı alınabilir.

LRS+ radar dolum seviye sensörleri

LRS+ serisi, 0,35 ila 10 metre aralığındaki seviyeleri ölçmek için geliştirilmiştir. Optik veya ultrason tabanlı seviye sensörlerinin aksine LRS+ serisi  toz, rüzgar veya ışık gibi parazit faktörlerine rağmen güvenilir ölçüm değerleri sağlar. Turck radar monitörü, parazit sinyallerini basitçe gizlemek için kullanılabilir.

Akış+Aksesuarları

Fluid+ platformunun geniş  aksesuar yelpazesi vardır , bu cihaz ailesinin sürekli olarak düşünüldüğünü göstermektedir. Ürün veri tabanımız her bir ürün için eşleşen montaj braketlerini, koruyucu tüpleri, soğutma bölümlerini, bağlantı kablolarını ve çok daha fazlasını içerir.

Bir Uzmana Sorun

Fluid+ sensör ailesi veya belirli bir cihaz hakkında sorularınız varsa lütfen iletişim formumuzu kullanın. Uzmanlarımız size tavsiyede bulunmaktan mutluluk duyacaktır.

Uzmanlarımız

Dr. Bruno Gries (sağ altta) TS+ ve PS+, Raphael Scholzen (sol altta) FS+, Markus Bregulla (sol üstte) LUS+, Raphael Penning (sağ üstte) LRS+
